扁线电机转子生产线关键工艺及核心设备

新能源汽车：扁线电机定子转子工艺及自动化装备

1）扁线电机：新能源车电机路线大趋势，自动化装配产线需求迫切

永磁同步电机是新能源车驱动电机的主要技术路线。目前新能源车上最广泛应用的类型为永磁同步电机，其具有功率密度高、能耗低、体积小、重量轻等优势。永磁同步电机结构包括定子组件、转子组件、机座、端盖以及其他辅助标准件，其中定子组件包含定子铁芯、铜线绕组、引出线和绝缘材料，一般与电机壳体固定。转子组件包含转子铁芯、永磁体、转轴、轴承等部件，和输出转轴相连，带动齿轮驱动车辆行驶。

扁线电机结构模型

永磁电机中扁线电机比传统圆线电机技术性能优势明显。

（1

圆线电机和扁线电机槽满率对比

（2）温度性能更好。

（4

3）扁线电机装配可分为定子、转子、合装三大工艺环节：

其中转子线和合装线相对简单，定子转配线存在扁线无损折弯、插入、扭头、激光焊、浸漆等多道复杂工序，存在较大技术难度，目前尚无标准的扁线电机定子装配工艺，各家都在探索工艺方案。目前国外具有扁线电机定子装配线交付经验的设备公司仅柯马、博格华纳、菲索玛特等少数几家公司。公司通过借鉴过去在燃油车变速箱领域的技术经验，成功掌握扁线电机定子线的装配工艺，具备扁线电机定子、转子、合装三大工艺环节整体解决方案的技术能力。目前国内具备扁线电机定子装配线承接能力的公司仅有豪森股份、克来机电等少数几家公司。

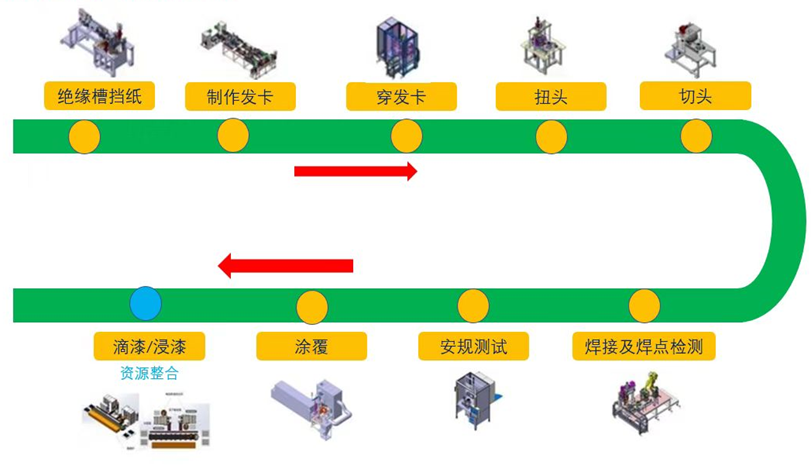

扁线电机定子生产线主要工艺流程

扁线电机定子生产线关键工艺及核心设备：

针对扁线电机定子生产线中的关键工艺，包括线圈成型、插线、扭头和焊接，其难度较大且自动化依赖程度高，公司已配套线成型机、自动插线机、扭头机和焊接机，对应平均生产节拍分别为4/360/50/3s，实现定子生产线高自动化运转。

扁线电机转子生产线：

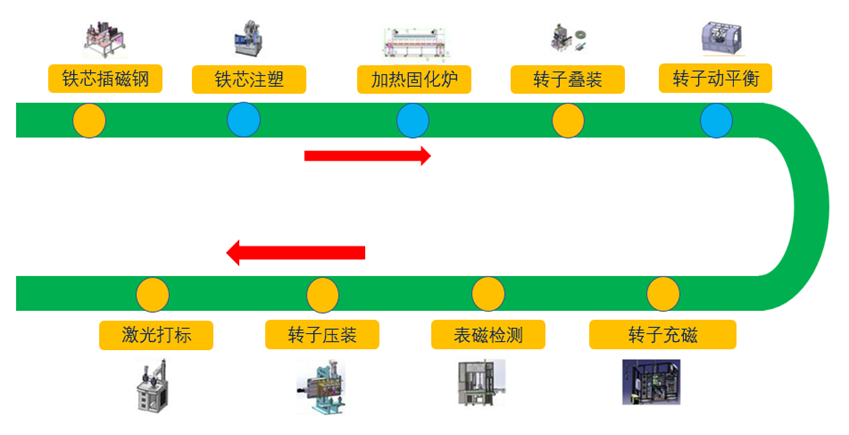

转子生产线工艺流程为：铁芯插磁钢-铁芯注塑-加热固化-转子叠装-转子动平衡-转子充磁-表磁检测-转子压装-激光打标。整个生产线工序复杂，自动化要求高，其中关键工艺包括：铁芯插磁钢、铁芯注塑、转子叠装和转子充磁。公司发挥技术优势，已掌握成熟的扁线电机转子生产线以及合装线。

扁线电机转子生产线关键工艺及核心设备
