变频器的启动方式

不使用变频器时，控制电动机正反转要用两个接触器，而使用变频器后，就不需要这样做了。电动机的启动、正反转和制动均由PLC控制完成，SB1控制正转启动、SB2控制反转启动、SB3控制停止（制动，OFF3方式）。

①将PLC、变频器和电动机按照如图4-1连线。

②参考说明书，按照表4-2设定变频器的参数。

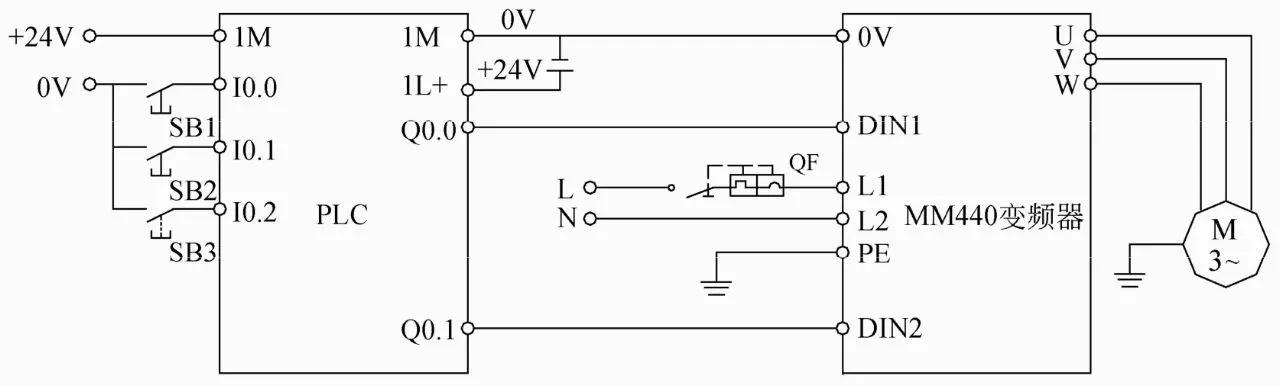

西门子变频器正反转控制接线图

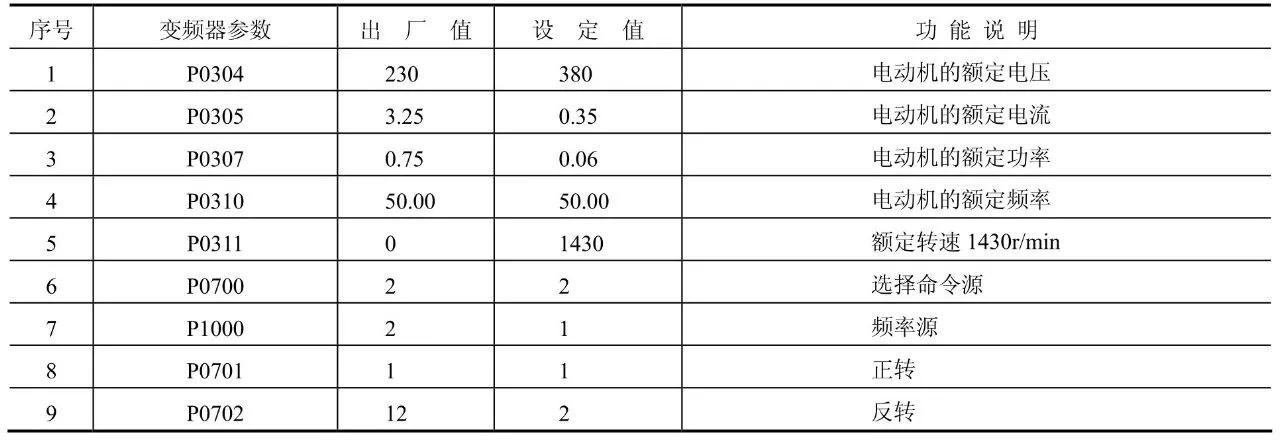

西门子变频器正反转控制变频器参数

③编写程序，并下载到PLC中去，如图4-3所示。

西门子变频器的制动控制

使用MM440变频器时的制动方法有OFF1、OFF2、OFF3、复合制动、直流注入制动和外接电阻制动等方式。MM440采用了外接电阻的制动方法，其连线如图4-4所示。

①根据变频器的功率和运输站电动机的工况，选用合适的制动电阻，具体参考MM440变频器使用说明书的。

②按照如图4-4将变频器与电动机连接在一起，注意制动电阻R上的开关触头要与接触器KM的线圈串联，这样当制动电阻过热时，制动电阻上的热敏电阻切断接触器KM的电源，从而切断变频器的供电电源，起到保护作用。③验证，当切断变频器电源或者按停止“按钮”时，电动机是否迅速停车。
