三相感应电动机的主要结构

三相感应电动机是由转子、定子、端盖、轴承、端盖盖板等部件组成。下面是三相感应电动机的主要结构：

转子：由铸铁或铝合金制成，通常是一个中空的圆柱形结构，上面固定着多个导体（一般为铜条或铜棒），导体与转轴呈90度夹角分布。

定子：由硅钢片制成，分为定子铁芯和定子绕组两部分。定子铁芯是由许多硅钢片组成的，主要用于提高电磁感应强度。定子绕组是由多根绝缘铜线绕制而成，绕制在定子铁芯的槽里，通常为星形或三角形绕法。

端盖：通常由铝合金或钢铸造成。用于固定定子铁芯和转子，同时也可以起到密封和散热的作用。

轴承：通常是由滚珠轴承或滑动轴承组成，用于支撑转子和轴。

端盖盖板：通常位于电机的端盖上，用于固定轴承并密封电机。

这些部件组成了三相感应电动机的主要结构，它们的协同作用使电机能够正常工作，将电能转化为机械能。同时，这些部件的制造工艺和材料也直接影响着电机的质量和性能。

三相感应电动机结构

如果我们看到三相感应电动机的结构，它可以更好地理解，它有两个主要部分，即

定子

转子

这两个部分都由绕组组成。三相感应电机接线图如下所示。

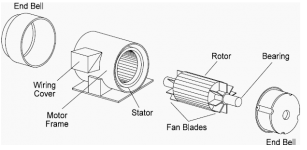

感应电机结构

由于该电机具有非常广泛的应用，三相感应电机的速度控制可以带来额外的优势。

现在，让我们看看如何在这个电机中实现速度变化。感应电机的速度是速度或磁场不旋转的函数，换句话说，是频率和定子上产生的磁极数。

N= 120F/P 其中“N”是电机的转速，“P”是定子上产生的极数，“F”是馈入定子的电源频率。因此，通过改变极数或频率，我们可以控制感应电机的速度。

定子绕组可以以不同的方式连接，两个基本端子连接是星形或三角形。

在 delta 中，全相间电压施加在绕组上，而 instar 仅是线电压或相间电压的三倍，并连接在两个绕组上。从而影响电机提供的扭矩。

三相感应电动机的铭牌显示了两种连接类型，即三角形和星形。

现在让我们看看三相感应电动机的应用。

三相感应电机因其几乎恒定的速度、转矩和低维护而具有最广泛的应用。
