变频器的频率增益和频率偏置

频率增益和频率偏置

频率增益和频率偏置频率给定来自模拟控制端子输入的信号，如：电压0～5V，0～10V；电流4～20mA。为了使模拟信号与频率给定相匹配，需设置频率偏置和频率增益。

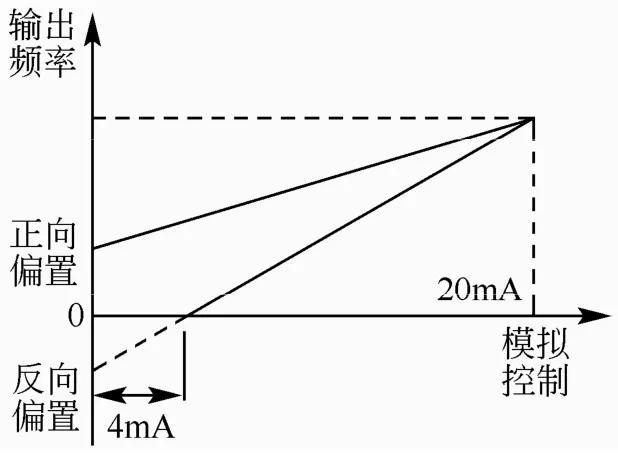

（1）频率偏置模拟控制信号为0时的频率给定值为频率偏置，如图2-1所示。

频率偏置

例如，在西门子MM440中，设定P0757=4mA，P0758=0％，P0759=20mA，P0760=100％。含义是输入模拟量为4mA时，对应的输出频率为0，而当输入模拟量为20mA时，对应的输出频率为频率标定的100％（通常为50Hz）。（2）频率增益频率给定（标定值）变化范围与模拟控制信号（标定值）变化范围的比率为频率增益，即f/X。如图2-2所示。

频率增益

例如，在西门子MM440中，设定P0757=0V，P0758=0％，P0759=5V，P0760=100％。含义是输入模拟量为0V时，对应的输出频率为0，而当输入模拟量为5V时，对应的输出频率为频率标定的100％（通常为50Hz）。
