变频器的运行控制与保护功能

运行控制与保护功能

1　加速曲线和减速曲线

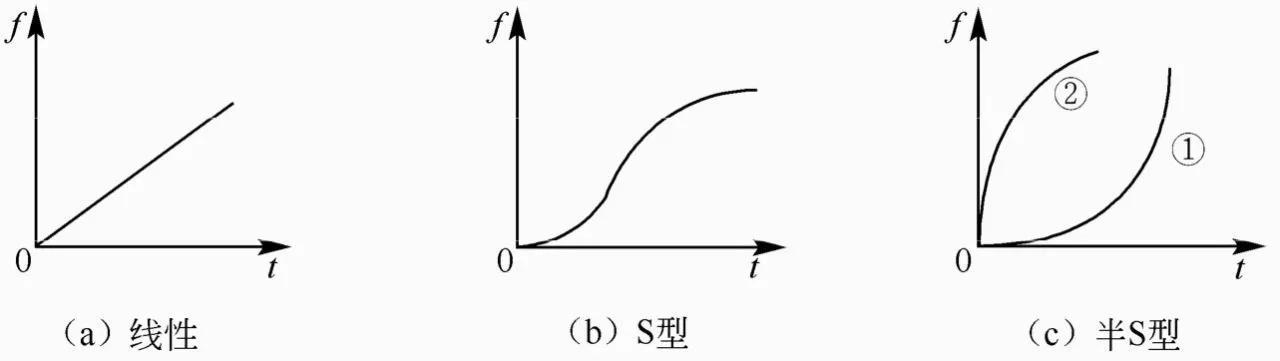

（1）加速曲线通常变频器有三种加速曲线，如图1-1所示

加速曲线

①线性上升方式：频率随时间呈正比的上升，适用于一般要求的场合。

②S型上升方式：先慢、中快、后慢，启动、制动平稳，适用于传送带、电梯等对启动有特殊要求的场合。

③半S型上升方式：正半S型适用于大惯性负载，反半S型适合于风机、泵类负载。

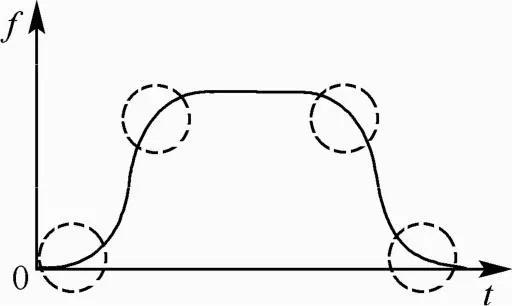

（2）减速曲线减速曲线与加速曲线类似，加速和减速曲线的组合，如图1-2所示，根据不同的机型可分为三种情况。

减速曲线

①只能预置加、减速的方式，曲线形状由变频器内定，用户不能自由设置。

②可为用户提供若干种S区，如0.2s、0.5s、1s等。

③用户可在一定的非线性区内设置时间的长短。

2.　点动控制

（1）点动控制的概念点一下按键或按钮，电动机在某一频率下运行的控制方式叫点动控制（寸动控制）。

（2）点动控制功能的设定点动频率设定根据变频器的不同而不同，下面以MM440为例说明。

①正向点动频率，设置参数是P1058，其默认值是5Hz，可以根据需要设定。

②反向点动频率，设置参数是P1059，其默认值也是5Hz，可以根据需要设定。

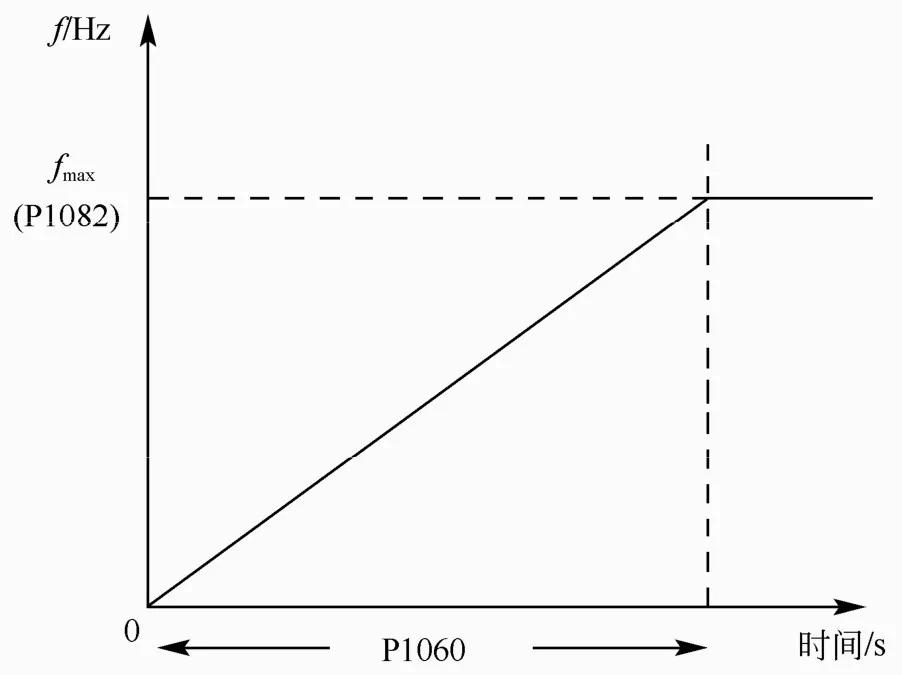

③点动的斜坡上升时间，设置参数是P1060，其默认值是10s，如图2-1所示。其中P1082代表最大频率。

点动斜坡上升时间

3.制动控制

（1）制动控制功能用于电动机运行过程中迅速停止或准确定位。

（2）制动控制功能分类制动控制分为回馈制动、直流制动和电阻能耗制动等，将在后续章节详细介绍。

3.　过载保护功能

（1）保护的对象保护的对象为电动机和变频器。

（2）对电动机的过热保护功能变频器内部内置电子热继电器，监视变频器的输出电流，但只能对一台电动机进行电子热保护，当一台变频器拖动多台电动机时，需要在每台电动机上接热继电器，进行热保护。

（3）对变频器自身的保护功能变频器对过流、过压、过功率、断电、其他故障等均可进行自动保护，并发出报警信号，甚至自动跳闸断电。变频器在出现过载及故障时，一方面由显示屏发出文字报警信号，另一方面由接点开关输出报警信号。当故障排除后，要由专用的复位控制指令复位，变频器方可重新工作。
