　　感应电机结构图

　　感应电机的结构包括定子和转子两个部分，定子由定子铁心、定子绕组和机座三部分组成，转子由转子铁心、转子绕组和转轴组成。感应电机有可以连续运转、效率高、噪音低等特点。

　　所谓感应电机，是指一种定转子之间靠电磁感应作用，在转子内感应电流以实现机电能量转换的电机。

　　感应电机整个转子的外表呈圆柱形，转子铁心是主磁路的一部分，通常给由厚度为0.5mm的硅钢片叠成，固定在转轴或转子支架上。

　　一般用途的感应电动机的典型结构如图4-23所示。

　　由图4-23可知，感应电动机和其他类型电动机一样，由三大部分组成：固定部分、转动部分和辅助部分。感应电动机组成主要包括定子、转子和辅助部分。定子包括绕组定子铁心、机座；转子包括铸铝转子、转轴和平衡块等；辅助部分包括端盖、接线盒、风扇和风罩。感应电动机有鼠笼式感应电动机和绕线式感应电动机，具体如图4-24所示。

　　电磁感应电机小制作

　　一起试试做一个电磁感应直流电动机吧。

　　听着好复杂，特别高大上，但是实际操作可是简单的不要不要的，大家都可以做做看！ 至于最后能不能转动……可吉也还没试验，一起吧。

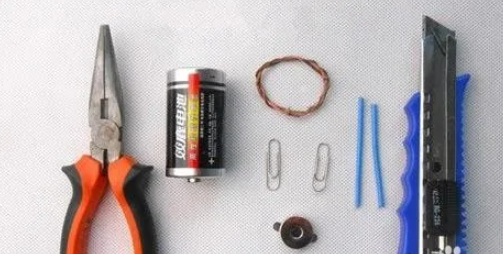

　　1.我们需要准备：铜线圈、回形针、电线、电池、磁铁、钳子和小刀。

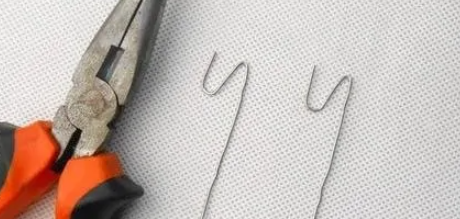

　　2.先把回形针拉直，然后做成这样的两个支架。

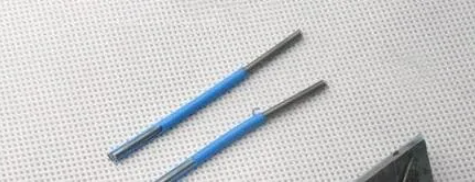

　　3.两段电线要这样处理好，一端是塑料保护层都剥掉了，另一端是剥掉一半，中间保留完整。

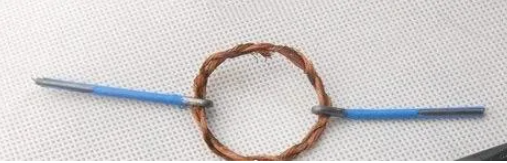

　　4.铜线绕城麻花一样的线圈，再用两根电线对称连接线圈。仔细看，要用完全剥掉保护层的那头

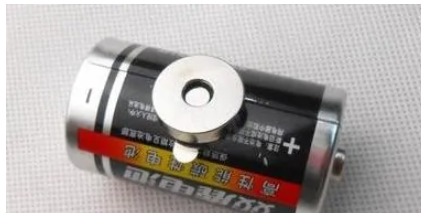

　　5.把磁铁粘贴到电池的侧面。

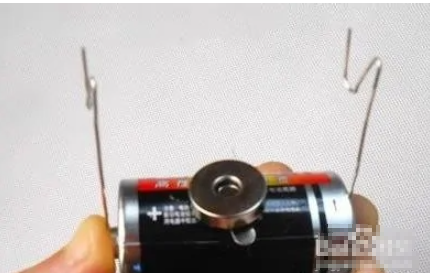

　　6.两根回形针分别连接电池的正负极。

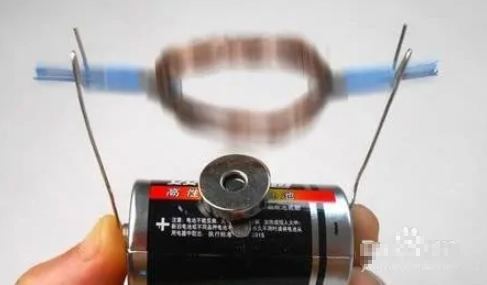

　　7.把线圈放上去，电线的裸露层要跟回形针接触，能不能转动看你的了。
