直流电机的工作原理及结构

直流电机(direct current machine)是指能将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。它是能实现直流电能和机械能互相转换的电机。当它作电动机运行时是直流电动机，将电能转换为机械能;作发电机运行时是直流发电机，将机械能转换为电能。

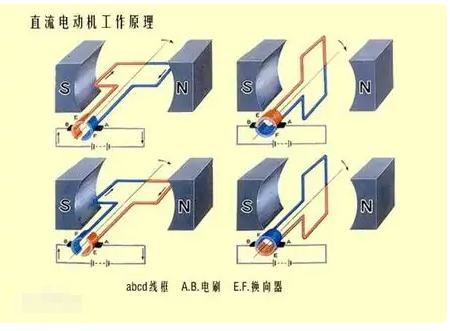

直流电机是根据通电流的导体在磁场中会受力的原理来工作的。既电工基础中的左手定则。电动机的转子上绕有线圈，通入电流，定子作为磁场线圈也通入电流，产生定子磁场，通电流的转子线圈在定子磁场中，就会产生电动力，推动转子旋转。转子电流是通过整流子上的碳刷连接到直流电源的。

直流电动机是将直流电能转换为机械能的电动机。因其良好的调速性能而在电力拖动中得到广泛应用。直流电动机按励磁方式分为永磁、他励和自励3类，其中自励又分为并励、串励和复励3种。

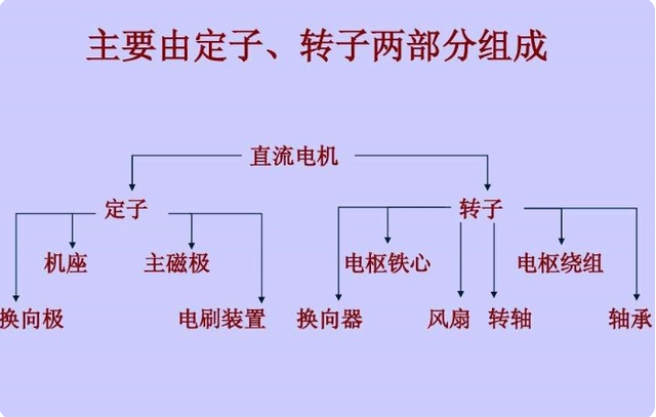

直流电机的结构应由定子和转子两大部分组成。直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。

直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成.其中主磁极是产生直流电机气隙磁场的主要部件，由永磁体或带有直流励磁绕组的叠片铁心构成。

直流电机的转子则由电枢、换向器(又称整流子)和转轴等部件构成.其中电枢由电枢铁心和电枢绕组两部分组成.电枢铁心由硅钢片叠成，在其外圆处均匀分布着齿槽，电枢绕组则嵌置于这些槽中。
