西门子安全PLC:F- I/O DB介绍

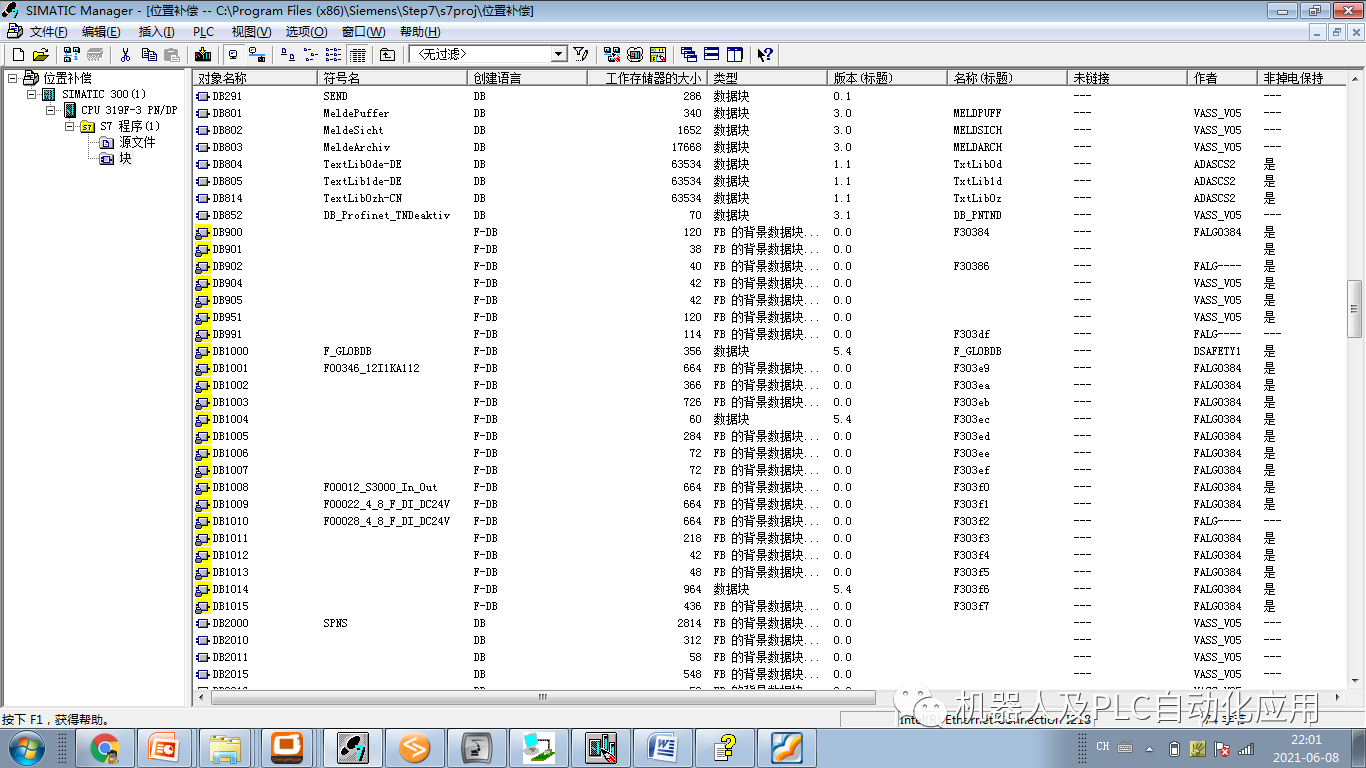

在硬件与网络编辑器中组态 F-I/ O 时，将自动为每个 F-I/O 创建一个 F-I/O DB （安全模式下）。

F- I/O DB 包含用户可以评估或可以/必须写入到安全程序的变量。

不允许在 F-I/O DB 中直接更改变量的初始值。删除 F-I/O 时，也会删除相关的 F-I/O DB 。

访问 F -I/O DB

以下是访问 F-I/O DB 的变量的原因：

● 为了在发生通信错误、F- I/O 故障或通道故障后重新集成 F-I/O

● 要根据安全程序的特殊状态钝化 F-I/O （例如，组钝化）

● 要禁用 F-I/O （例如，组态控制）

● 更改基于 GSD 的故障安全 DP 从站/基于 GSD 的 I/O 设备的参数

● 要评估是否应该输出故障安全值或过程数据

F- I/O DB 的名称和编号

F- I/O DB 的名称由以下部分组成：

● 固定前缀“F”

● F- I/O 的起始地址以及在硬件和网络编辑器或设备视图的 F-I/O 属性中输入的名称（最多为前 24 个字符）。

示例：F00004_F- DI24xDC24V_1

选项“创建不带前缀的 F - I/O DB” （S7- 1200、S7- 1500）

在安全管理编辑器的“ 设置”(Settings) (页 82) 区域中选择选项“ 创建不带前缀的 F-I/O

DB”(Creates F- I/O DBs without prefix) 时，名称仅包含以下部分：

● 在硬件和网络编辑器或设备视图的 F-I/O 属性中输入的名称（最多为 117 个字符）

示例：F- DI24xDC24V_1

更改 F - I/O DB 的名称和编号

通过更改在硬件和网络编辑器或设备视图的 F-I/O 属性中输入的名称来更改名称。可以在相关 F-I/O 的“ 属性/F 参数”(Properties/F- parameters) 选项卡中更改编号。

F- I/O DB 中的变量:

可以或必须写的变量 :

PASS_ON BOOL 1 = 启用钝化

ACK_NEC BOOL 1 = 发生 F-I/O 故障或通道故障时需要确认重新集成

ACK_REI BOOL 1 = 确认重新集成

IPAR_EN BOOL 用于基于 GSD 的故障安全 DP 从站/ 基于 GSD 的 I/O 设备的参数重新分配的变量，或在 SM 336; F-AI 6 x 0/4 ... 20 mA HAR的情况下，用于启用 HART 通信的变量.

DISABLE* BOOL 1 = 停用 F -I/O

可评估的 变量:

PASS_OUT BOOL 钝化输出

QBAD BOOL 1 = 输出故障安全值

ACK_REQ BOOL 1=确认重新集成请求 IPAR_OK BOOL 用于基于 GSD 的故障安全 DP 从站/ 基于 GSD 的 I/O 设备的参数重新分配的变量，或在 SM 336; F-AI 6 x 0/4 ... 20 mA HART的情况下，用于启用 HART 通信的变量.

DIAG BYTE 非故障安全服务信息

DISABLED* BOOL 1 = F- I/O 已停用

QBAD_I_xx BOOL 1 = 将故障安全值输出到输入通道 xx (S7 -300/400)

QBAD_O_xx BOOL 1 = 将故障安全值输出到输出通道 xx (S7 -300/400)
