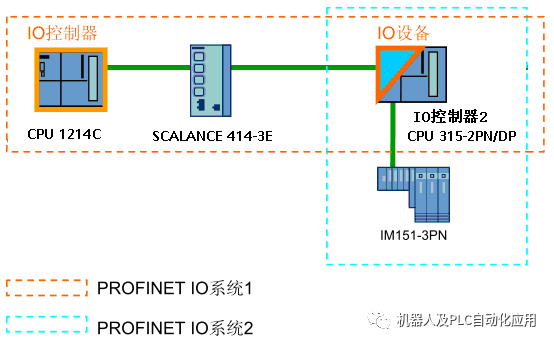

1. I-DEVICE（智能设备）是什么
具体请参看文档：I-DEVICE（智能设备）是什么
2.自动化解决方案
2.1网络拓扑结构

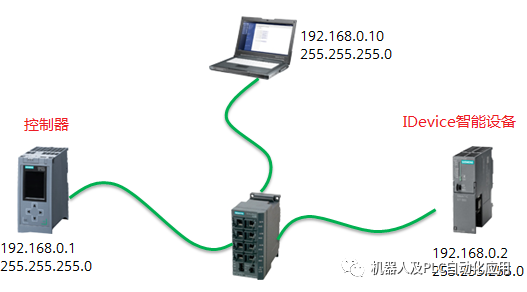

如图1所示，S7-300 PLC（192.168.0.1/24）与S7-1500 PLC（192.168.0.2/24）通过交换机进行Profinet IO智能设备通信。
图1网络拓扑结构
2.2硬件与软件需求
| 设备 | 数量 | 订货号 | 注释 |
| SIMATIC S7-300稳压电源PS307 | 1 | 6ES7307-1EA01-0AA0 | 负载电源模块 |
| CPU 317-2 PN/DP | 1 | 6ES7317-2EK14-0AB0 | V3.2 |
| 存储卡512KB | 1 | 6ES7953-8LJ30-0AA0 | 作为装载存储器 |
| PM190 W 120/230 VAC | 1 | 6EP1333-4BA00 | 负载电源模块 |
| CPU 1516-3 | 1 | 6ES7516-3AN00-0AB0 | V1.7 |
| 存储卡2GB | 1 | 6ES7954-8LP01-0AA0 | 作为装载存储器 |
| SCALANCE X208 | 1 | 6GK5208-0BA10-2AA3 | 交换机 |
表1硬件列表
| 设备 | 数量 | 订货号 | 注释 |
| STEP 7 Professional V13 SP1 Update4 | 1 | 6ES7822-1AA03-0YA5 | |
|
Windows 7 Ultimate SP1 64-bit Operating System |
1 |
表2软件环境
3.组态配置
3.1分配IP地址
通过如下的步骤配置PC的IP地址:
选择电脑的“控制面板>网络和共享>本地连接>属性”打开Internet Protocol Version 4(TCP/IPv4)，设置PC的IP地址。
图2设置IP地址
3.2创建PLC项目
4.2数据检查

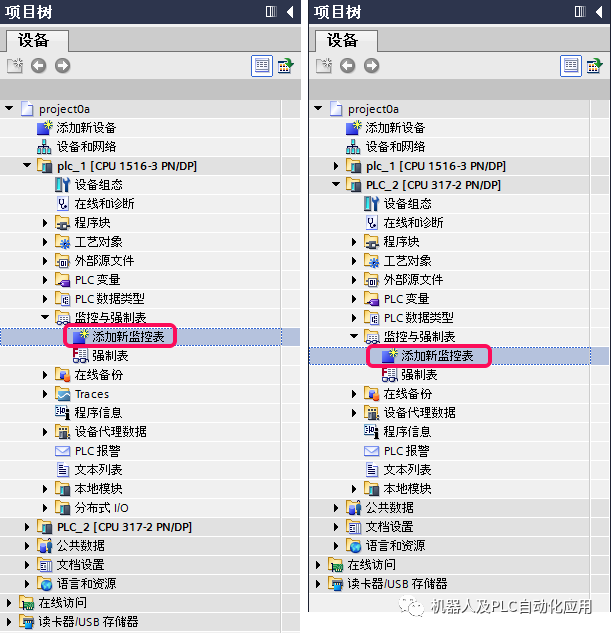

在项目树下，分别对2个PLC添加监控表，在监控表中将通讯的数据添加进去。
图31添加监控表

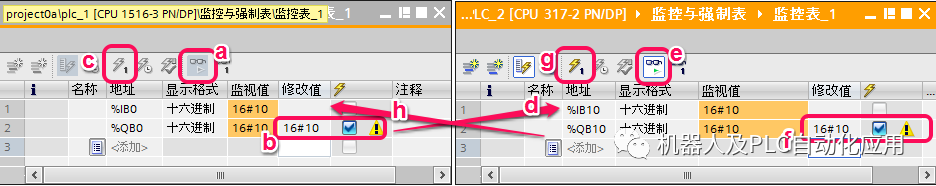

将2个监控表转到监视状态，修改输出点的值，并点击
对输出点赋值，在对应的输入点可以看到收到相应数据，表示数据通讯正常。
图32监控表数据监视
