单相电机的接线方法_单相电机电容大小选择

　　单相电机的接线方法

　　对单相电机接线时，必须掌握正确的接线方法，以防止电机烧毁。

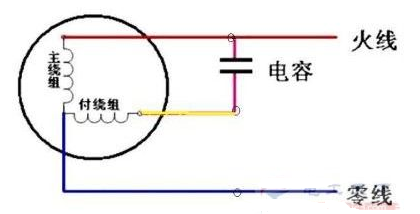

　　图1：单相电机绕组接线图

　　双绕组，分主副。主绕组线粗匝数少，副绕组线细匝数多。接线方法为：火线进-》分两路-》一路到主绕组-》回零线。另一路-》串电容-》副绕组-》回零。

　　单相电机实现反转，一般是交换主绕组或者副绕组头尾。但如果线圈已经固化，出线端处一般不可换向，也就是电机只允许一个方向旋转。

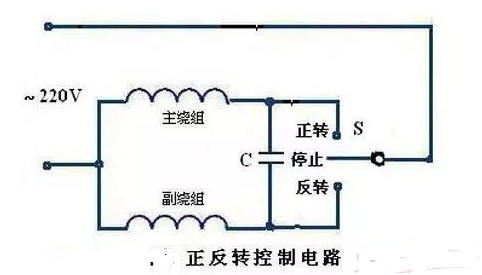

　　图2：特殊类型的单相电机

　　如上图，这是一种特殊的单相电机，它的主副绕组参数一样，不分主副。比如洗衣机电机就是这种类型的，这种电机的正反转不用倒换绕组方向（倒换绕组方向非常麻烦）。这种直接切换线路，先进哪一边绕组即可。拨到主绕组正转，拨到副绕组反转，控制起来相对容易。

　　但是，必须注意区分绕组是哪一种，需要严格区分主副绕组的，这种切换方法就不可以。

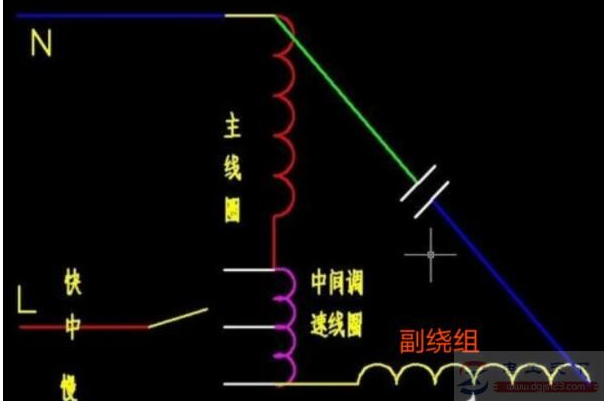

　　图3：调速单相电机





　　这种是调速单相电机，比如风扇电机，通过带抽头的绕组来增加线圈电阻限流，以获得不同的转速。

　　这种电机接线之前，用万用表测量各抽头阻值，以判断档位线头排列。主绕组阻值小，副绕组阻值大，抽头各阻值进行数学加减，即可以进行判断。

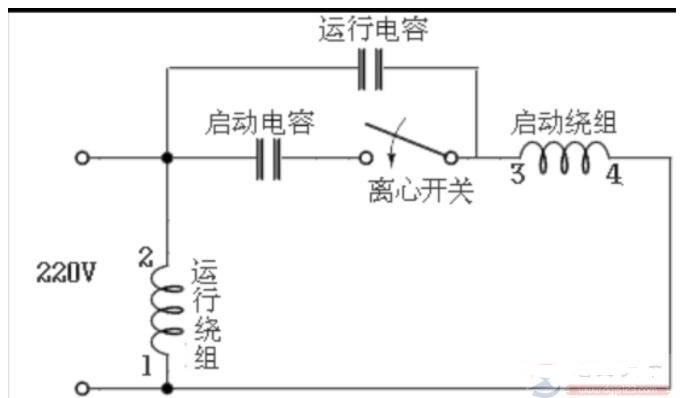

　　图4：双电容单相电机

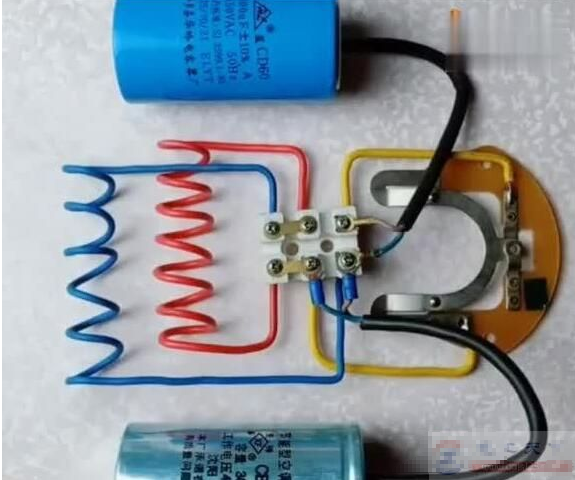

　　图5：双电容单相电机

　　这种是双电容单相电机，启动力矩相对单电容大很多。

　　运行绕组（主绕组），启动绕组（副绕组）。电源-》经过双电容（一个启动，一个运行）-》启动电容串接离心开关-》和副绕组-》回零。

　　启动完毕，离心开关在达到一定速度后，自动切断启动电容，剩下运行电容参与长期运行。

　　注意事项：接线板上绕组及电容等的分布排列，上面一般都有字母，基本都是遵循惯例，不会乱排列。

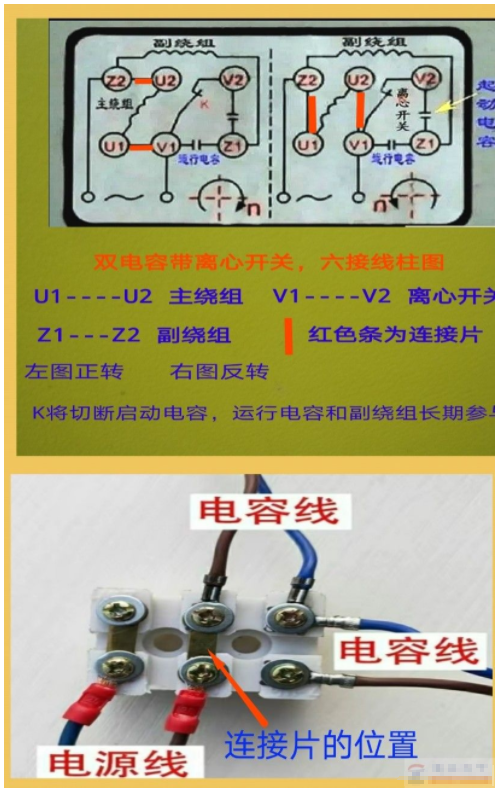

　　图6：接线盒内参考图

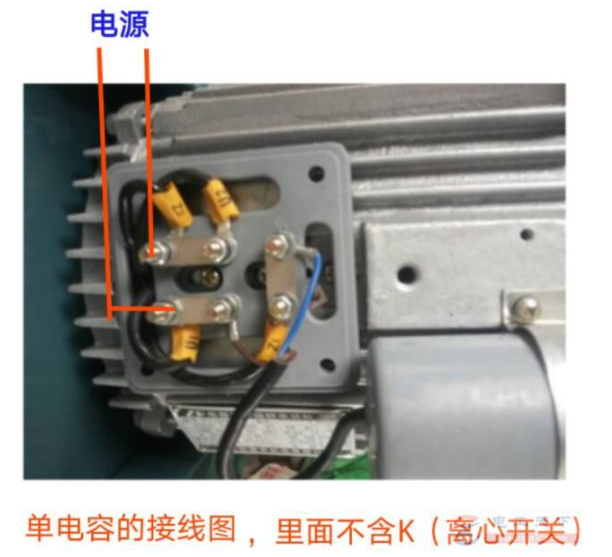

　　单电容的接线图如下：

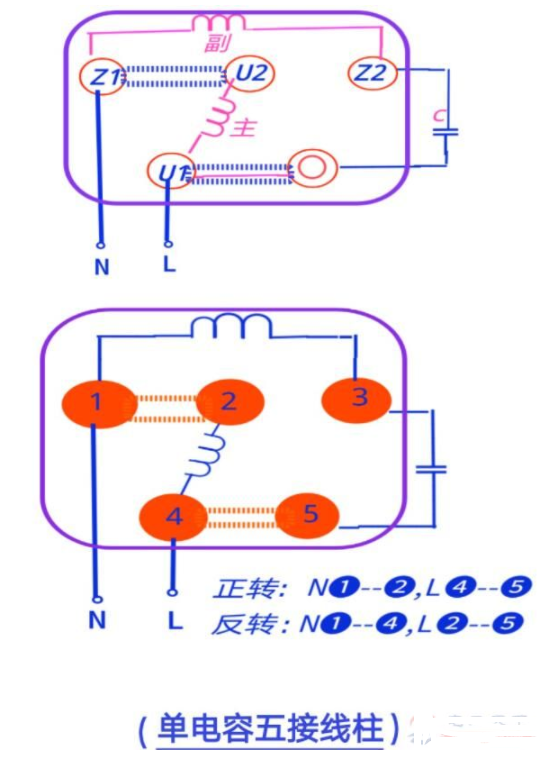

　　图7：单电容接线图

　　只有运行电容，没有启动电容，用铜片短接了。





　　以上是单电容五个接线柱排列的模拟图。

　　单相电机电容大小选择

　　首先电容电压的选择：

　　耐压公式：U（电容）大于或等于1.5*U；

　　如AC220V的电机，通常使用400V或450V的电容器。

　　其次电容量的选择：

　　单相运行电容公式：C＝1950×I/U×cosφ（用一个电容，既是启动电容又是运行电容，电风扇、洗衣机等小容量电动机常用）

　　启动电容器容量公式 ：C=3500*I/U*cosφ（用一个电容只是启动时投入，正常运行时断开，用转换开关或离心开关切换。

　　双值电容运转电容容量公式 ：C=1200*I/U*cosφ（用2个电容，一个负责运行，一个负责启动）双值电容起动电容容量公式 ：C=（2～3）*C（运转电容）

　　C：电容容量：I：电机额定电流，U：电动机额定电压，cosφ：功率因数0.7。一般不用计算，按每100W配运行电容2～3μF，起动电容是运行电容的2～3倍。

　　电动机的电容选择对电压要求严格，一定要等于或大于于电动机额定电压的1.5倍以上。额定电压220V电源的，电容额定电压不能低于400V。电容值有一定的宽泛性，大点小点都没有关系，特别是启动电容，可以在工作电容的2-6倍选取。

　　电容量也不能太大，虽然电容量大一点能让电机转速提高，扭矩增大，但如果选择太大的电容会造成电机电流过大，发热严重从而烧毁电机。比如原来4UF的电容可以加大到5UF，但不能加大到10UF，原则是不能超过额定电容的20%。
