　　无刷直流电动机的组成与工作原理

　　（1）无刷电动机的组成

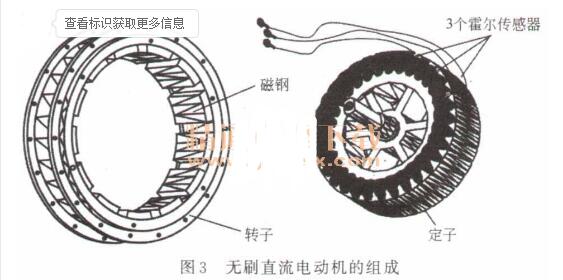

　　无刷直流电动机由转子和定子两大部分组成，如图3所示。

（2）无刷直流电动机的工作原理

　　无刷直流电动机采用方波自控式永磁同步电动机，以霍尔传感器取代电刷换向器，霍尔传感器的信号线传递电动机里面磁钢相对于绕组线圈的位根据3个霍尔传感器的信号能知道此时应该怎样给电动机的线圈供电（不同的霍尔信应该给电动机绕组提供相对应方向的电流），也就是说霍尔传感器状态不一样，线圈的置号电流方向不一样。

　　霍尔信号传递给控制器，控制器通过粗线（不是霍尔线）给电动机绕组供电，电动机旋转，磁钢与绕组（准确地说是缠在定子上的线圈，其实霍尔一般安装在定子上）发生转动，霍尔传感器感应出新的位置信号，控制器粗线又给重新改变电流方向的电动机绕组供电，电动机继续旋转（当绕组和磁钢的位置发生变化时，绕组必须对应地改变电流方向，这样电动机才能继续向一个方向运动，否则电动机就会在某一个位置左右摆动，而不是连续旋转），这个过程就是电子换向。

　　无刷直流电动机由直流电源供电，借助位置传感器来检测转子的位置，所检测出的信号触发相应的电子换相线路，以实现无接触式换相。

　　无刷直流电动机用电子开关和位置传感器代替电刷及换向器，将直流电转换成模拟三相交流电，通过调制脉宽，改变其电流大小来改变转速。

　　相关技术中指出，由于传统的高压无刷直流电机是直接通过桥堆整流后、直接供电到无刷直流电机，从而使得无刷直流电机控制系统中同时存在高压系统、低压系统以及绕组线圈高频通断谐波，从而EMC问题很大程度地影响了无刷直流电机的应用，传统采用导线连接到无刷直流电机的机壳或者无刷直流电机本体的部位，然后再采用螺母和螺丝固定，以传导、消除谐波。

　　现有技术公开了申请号为：201410302338.2的一种无刷直流电机，所述无刷直流电机包括：壳体、定子、转子、控制板以及导电弹片，所述定子和转子均设在所述壳体内，所述控制板与所述定子固定，所述控制板上具有防干扰电路，所述导电弹片设在所述控制板上，但是现有的技术无刷电机在长时间的工作下，温度过高无法散热，容易造成电机烧坏。
