变频电机的接线方法

变频电机的接线方法与普通电机不同，需要特别注意接线的细节和步骤，以确保变频电机的正常工作和安全性。一般来说，变频电机的接线方法可以分为以下几个步骤：

确定电机的接线方式：变频电机一般有三种接线方式，即星形接线、三角形接线和YD接线。根据电机的型号和功率等级，选择适合的接线方式。

连接电机的输出端子：将变频器的输出端子分别连接到电机的三个输出端子上，注意电机的相序和电机接线方式的匹配。

连接电机的接地线：将电机的接地线连接到变频器的接地端子上，确保接地可靠。

连接电机的绕组电缆：将电机的绕组电缆分别连接到电机的输出端子上，注意电缆的长度和截面积的要求。

连接变频器的电源线：将变频器的电源线连接到电源端子上，确保电源的电压和频率符合变频器的要求。

连接变频器的控制线：将变频器的控制线连接到控制器上，以实现对电机的控制和调节。

需要注意的是，在接线过程中，要仔细查看电机和变频器的接线图和说明书，严格按照要求进行接线，以确保电机的正常工作和安全性。同时，需要注意接线的绝缘和防护措施，避免电击和其他安全事故的发生。

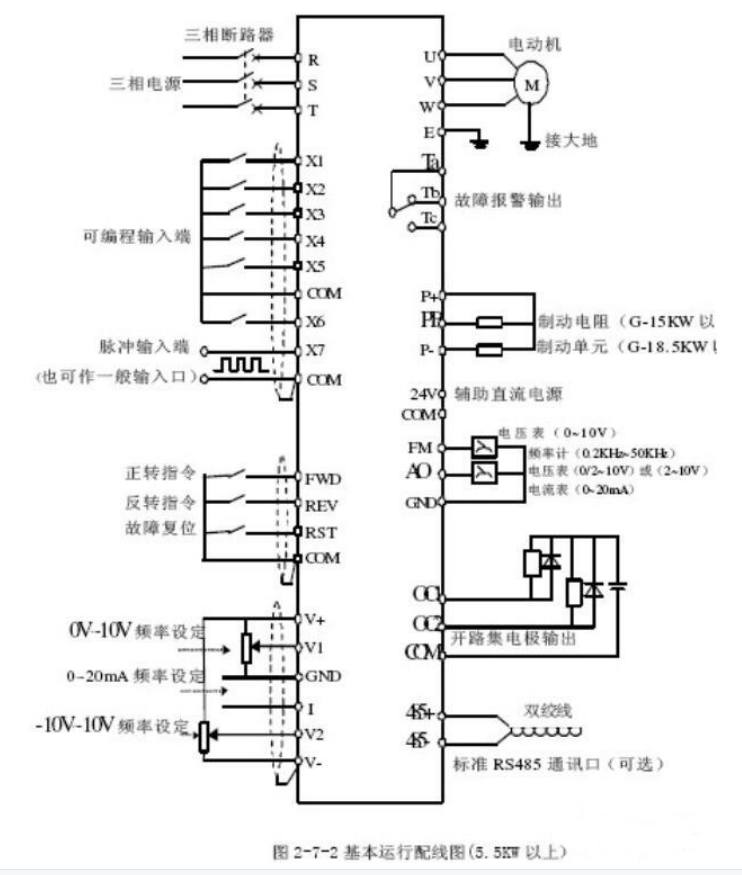

R、S、T为输入，U、V、W为输出！假定该电机需求进得变频切换成工频作业的，那么变频输出的U、V、W就得与工频输入的U、V、W相序一至！

电机变频器的回接线路首要如下，R、S、T三个端口分别为电源进电的输进口，变频器输出端口为U、V、W这三种，它们被分别接到电动机上。当咱们对电机的变频器金习气正转的话，咱们先将中心继电器和电机这两者一同接入控制输入公共端，此时正转主张，中心继电器的常开触点由于闭合而得电，此时电机正转，假定电流丢掉，那么电机就会接连。

在整个电机变频器的接线过程中，当然少不了对变频器参数的设定，咱们要对变频器的频率、作业操作方法进行设定，除了这些根柢的设定，还要对电流的最高频率和根柢频率进行设定，额定电压和最高输出电压以及相关的时刻都可以一同进行改动，究竟还有一些数据维护、功用代码LCE监督、主张频率坚持时刻等等功用可以根据不同厂家的变频器类型进行后续的设定。
