单相电机的工作原理 单相电机正反转的三种接法

单相电机的工作原理

单相电机一般是指用单相交流电源(AC220V)供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

在启动绕组后串联合适容量的电容让两个绕组的相位差相差90°，从而产生磁场旋转，如果这个连接方式记为正转;那么调换一下接进电容的电源线，电机就会产生相反的磁场，电机反转。

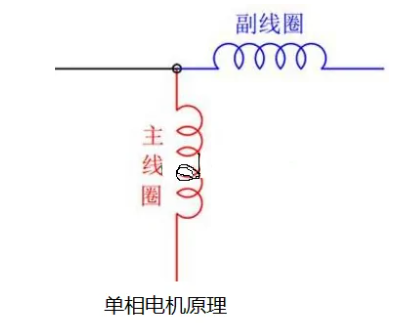

单相电机一共有两组线圈，分别是主线圈和副线圈。主线圈和副线圈一端各引出一条线，另外一端则连接在一起引出一条线，所以单相电机一共引出三条线。

单相电机正反转的三种接法

单相电机正反转有3种接法，分别是：

第一种，单相电机的启动绕组串接有适合的电容，需要借助移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。

第二种，要改变电机的转向，可以在电机绕组引出线的接点上、找出启动绕组，将先前的串接电容的一端、与原来接公用点的另一端线对调、连接，就可以达到改变转向的目的。

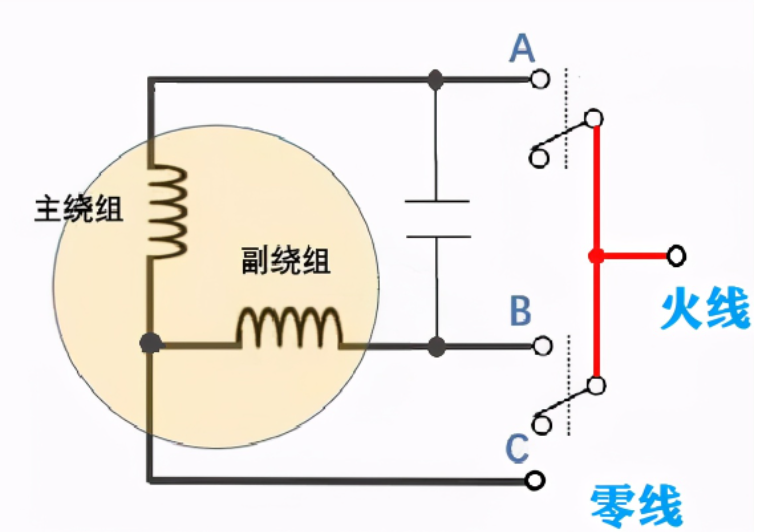

第三种，假如电机主、副绕组一样，需要随意控制转向的;仅仅将原来接电容器的电源线通过一个双控开关，与电机电容的两端线连接，操作开关改变电 源接入电容的方向、就能控制电机的转向的。

综合整理自CSDN博主bjhhz、百度知道、百度经验
