PLC和电气的知识要点图解介绍

近些年来，随着Plc的开发，现在plc已经应用到工业自动化控制领域，比如化工厂，大型物流公司、农业灌溉、服装厂各种机器控制都是plc系统。再加上现在人机界面和远程通信能力的发展，使得远程无人自动化控制变得更加简单

Plc采用易于理解的图形语言界面，和面向对象的简单指令编写程序，并且程序里面的符号和平时书本上面表面的符号是一样的，这就更加容易理解，使得学习plc的人更加容易上手，不懂程序的人操作起来，也能够一看就懂

Plc还不占地方，小型plc就像一个小盒子，长宽尺寸才100mm，体积小不占地方，安装起来才方便。Plc发展至今，已经在工业控制领域占有非常重要的地位。

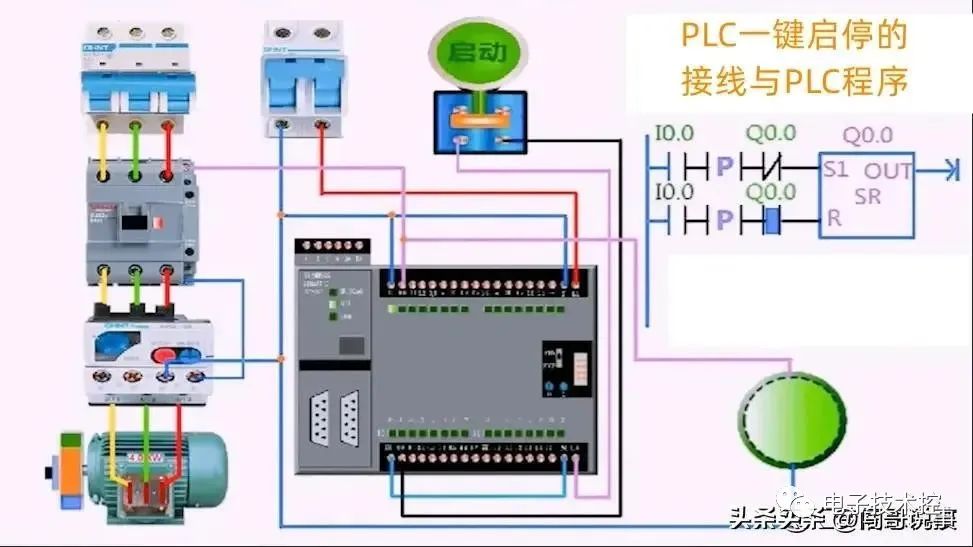

1.PLC一键启停的接线与PLC程序

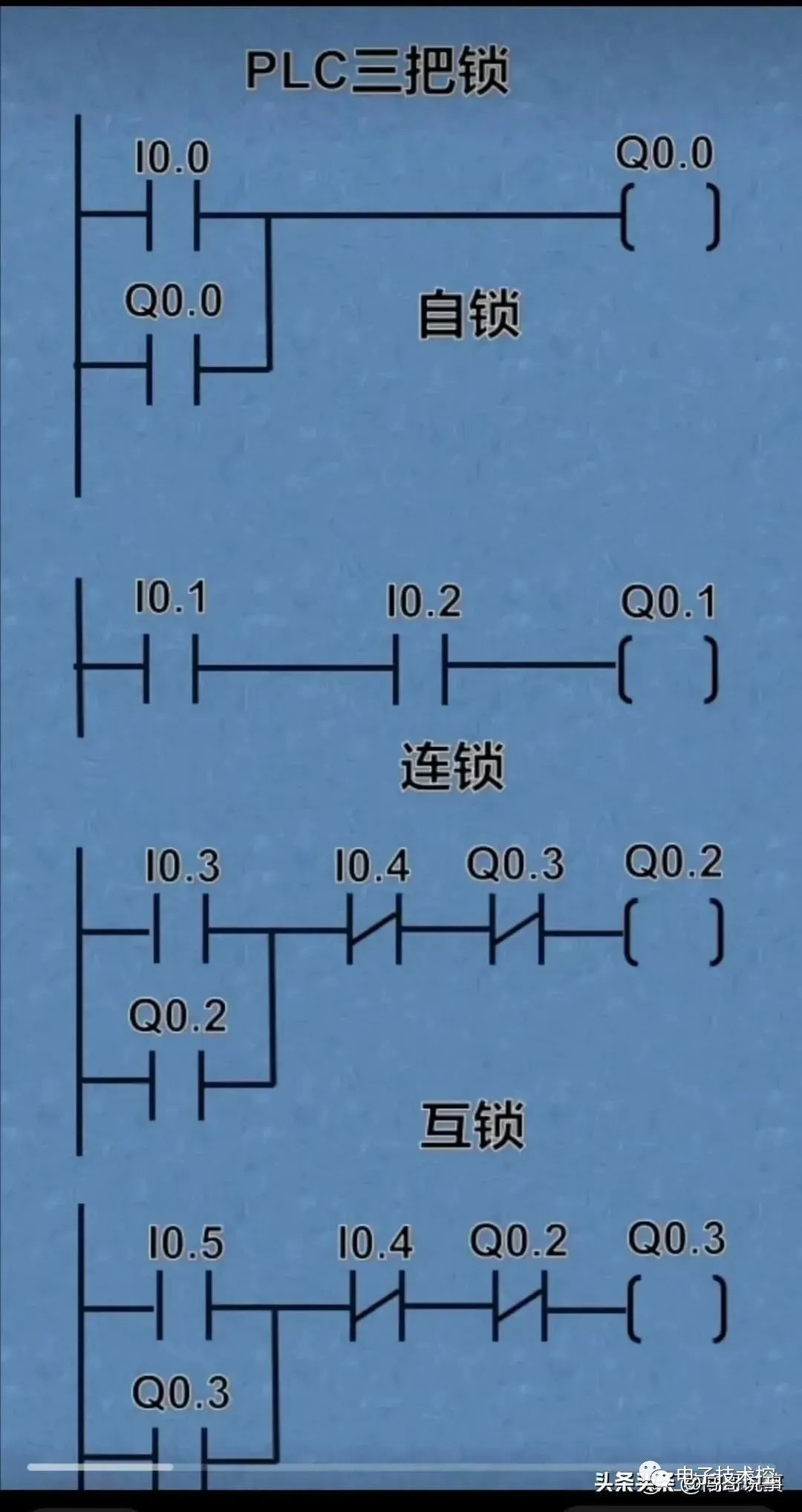

2.PLC的三把锁：自锁、连锁、互锁

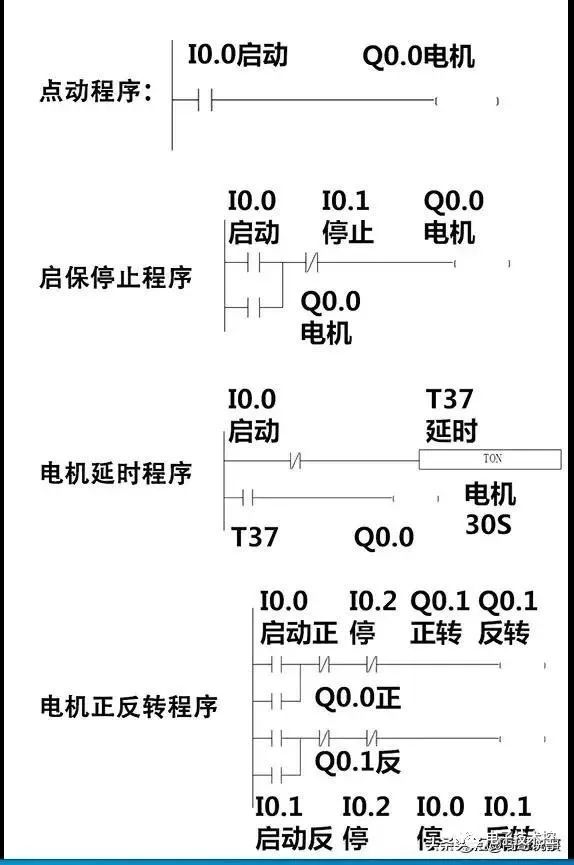

3.PLC的点动程序、启保停止程序、电机延时程序、电机正反转程序

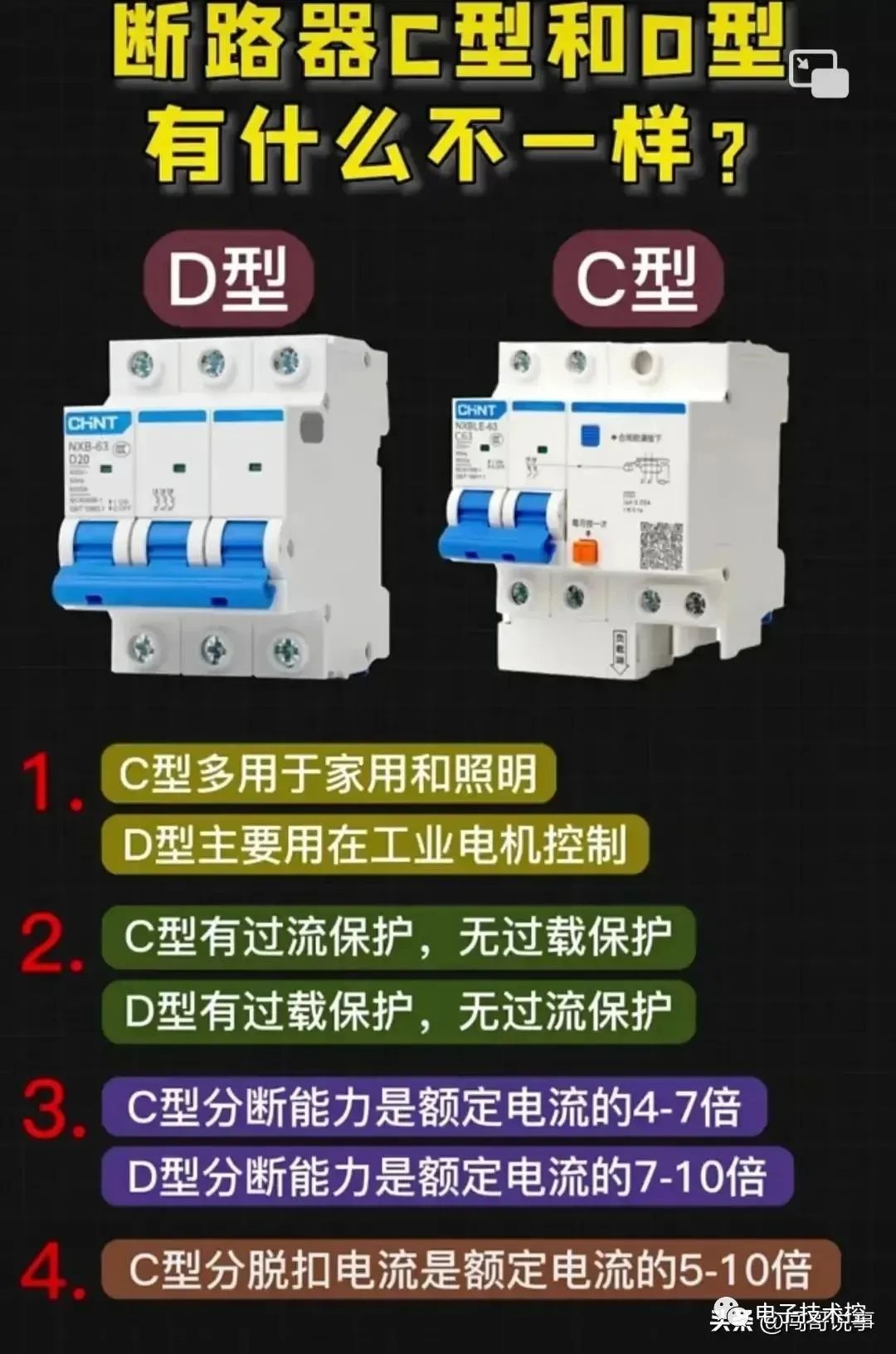

4.断路器C型和D型的区别：C型多用于家用和照明，D型主要用于在工业电机控制

5.控制柜上线号快速识别的方法

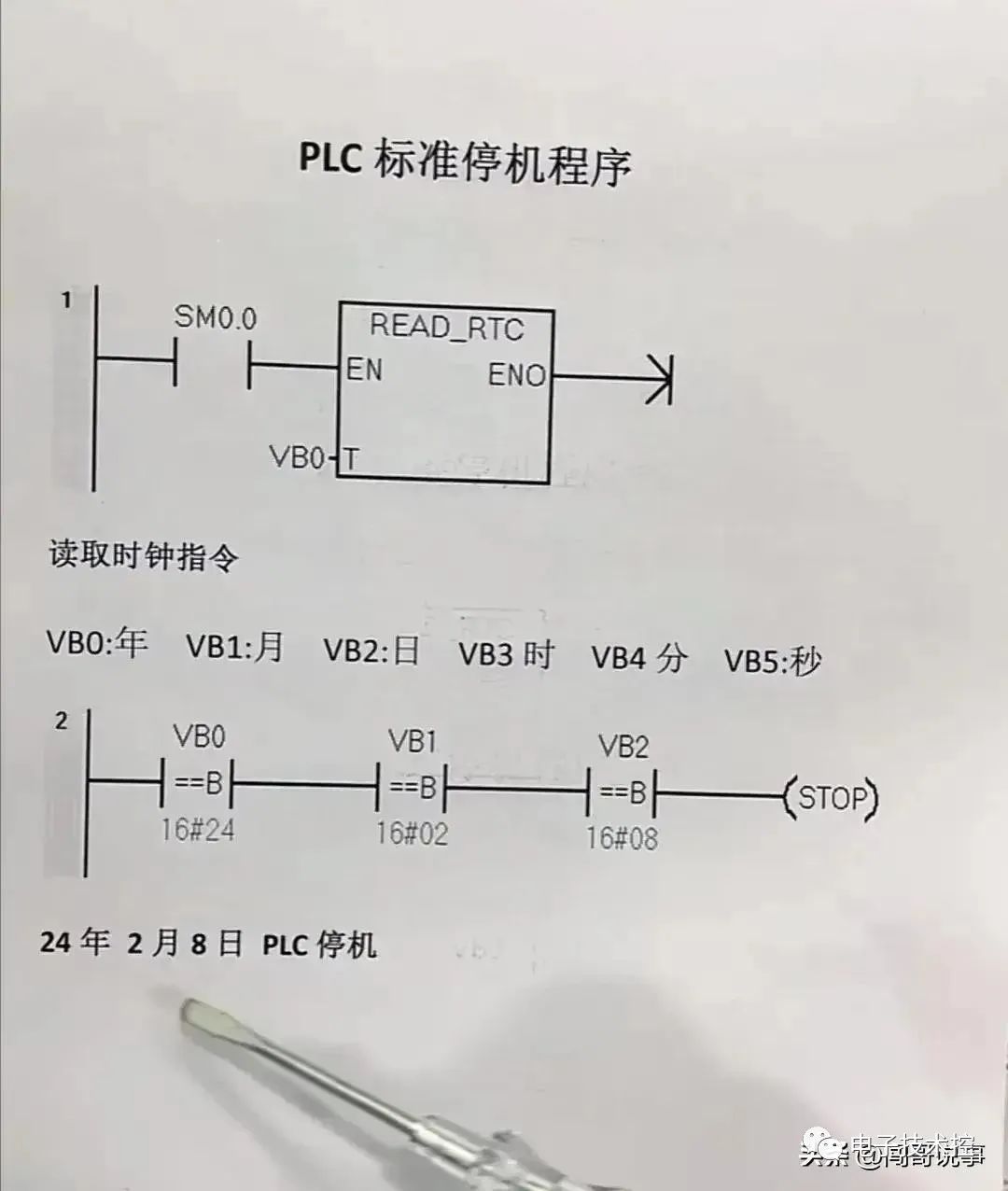

6.PLC标准停机程序

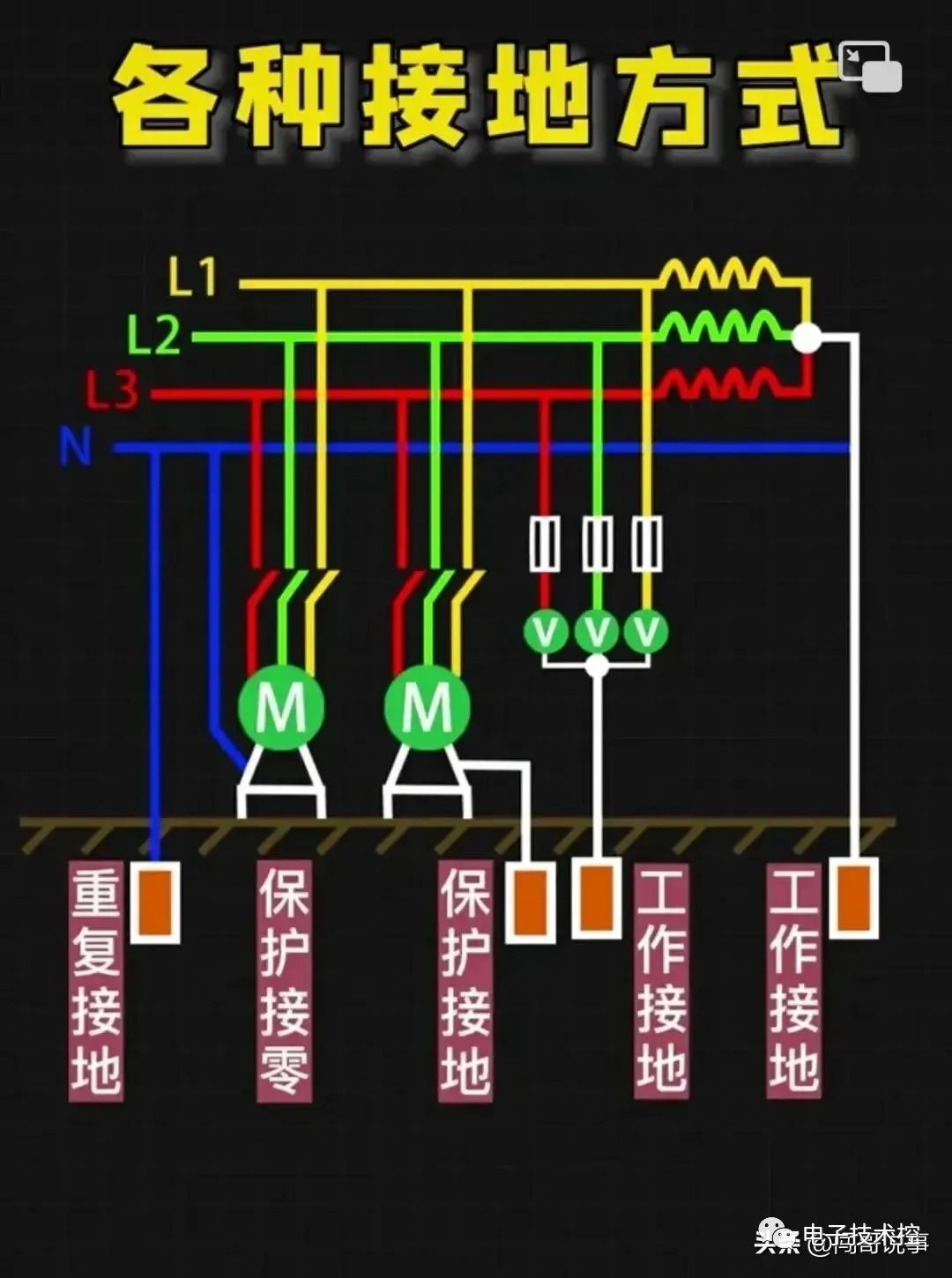

7.各种接地方式大全：重复接地、保护接零、保护接地、工作接地

8.PLC编程万能模板：开机状态初始化、系统初始化、报警程序、手动程序、自动程序、系统线圈输出

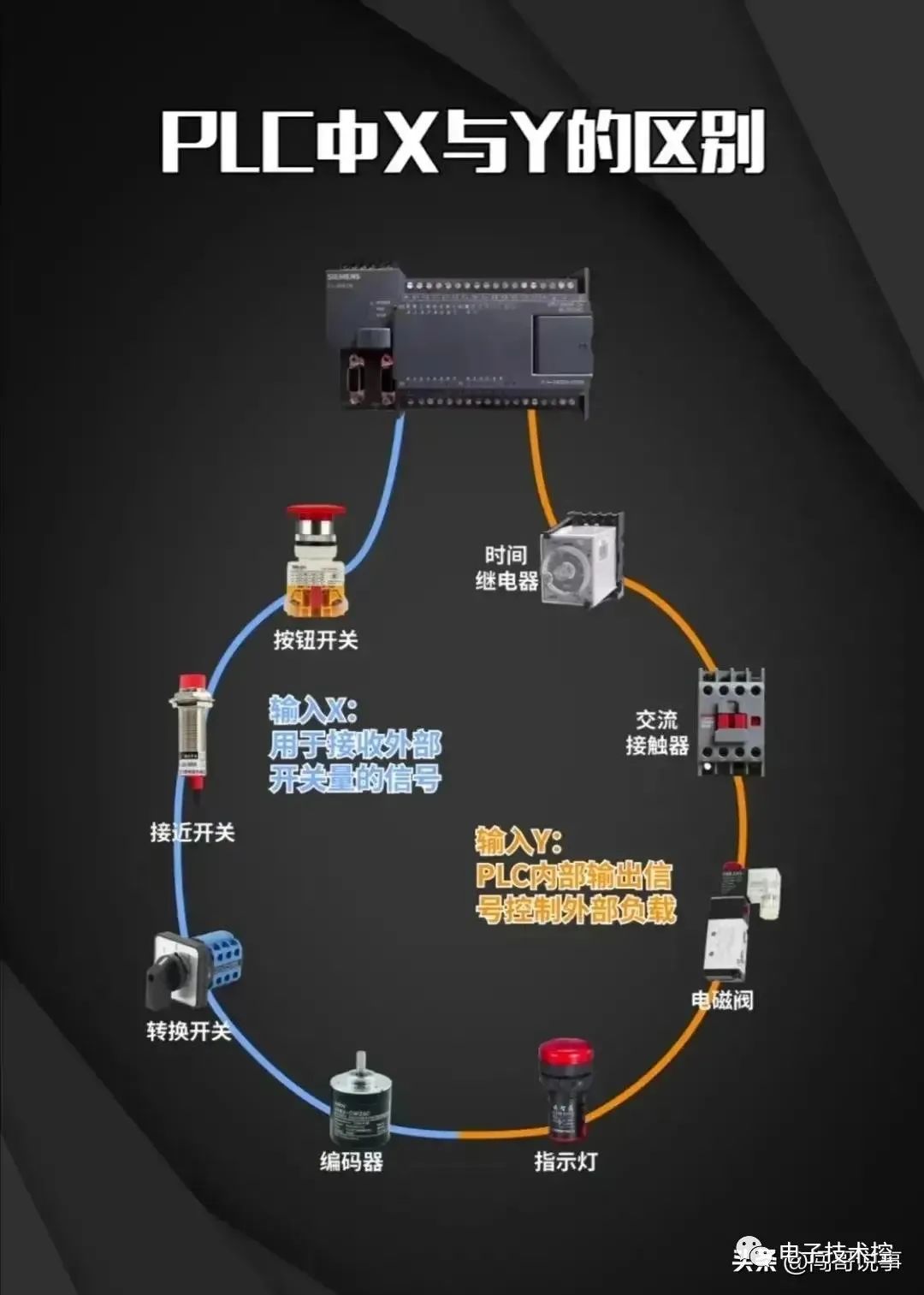

9.PLC中X与Y的区别：输入X用于接外部开关量的信号，输出Y用于接PLC内部输出信号控制外部负载

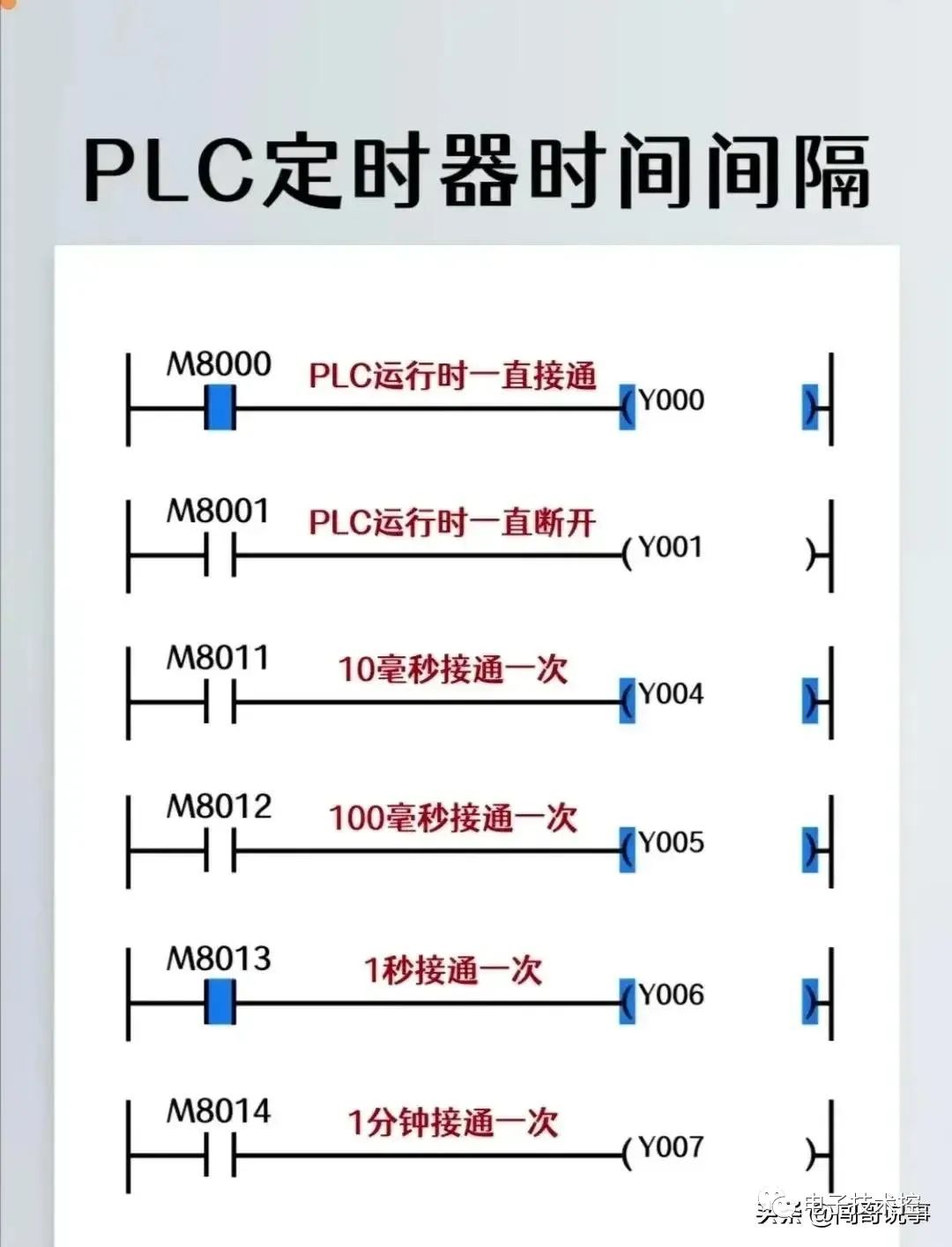

10.三菱PLC定时器时间间隔

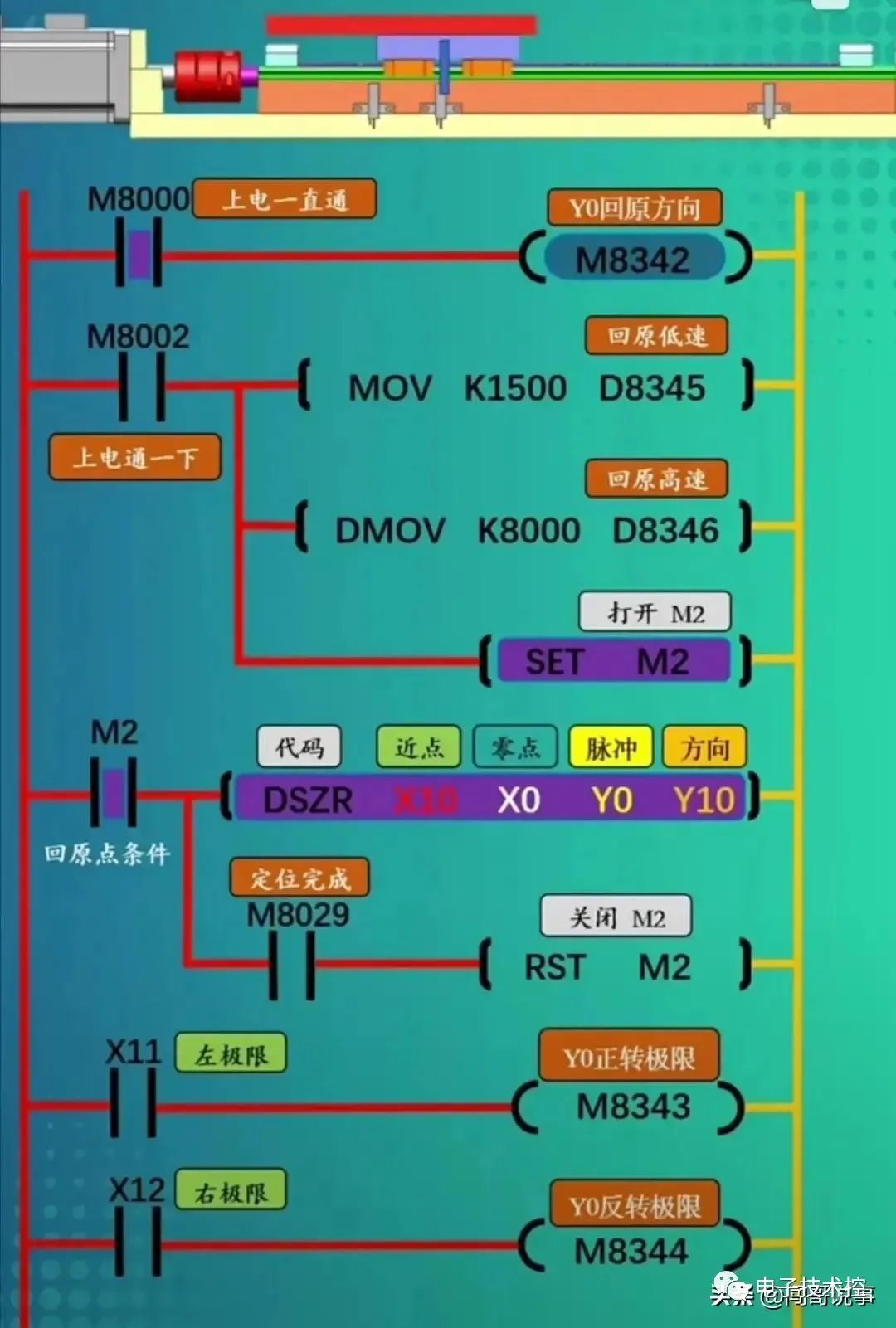

11.三菱PLC原点回归指令

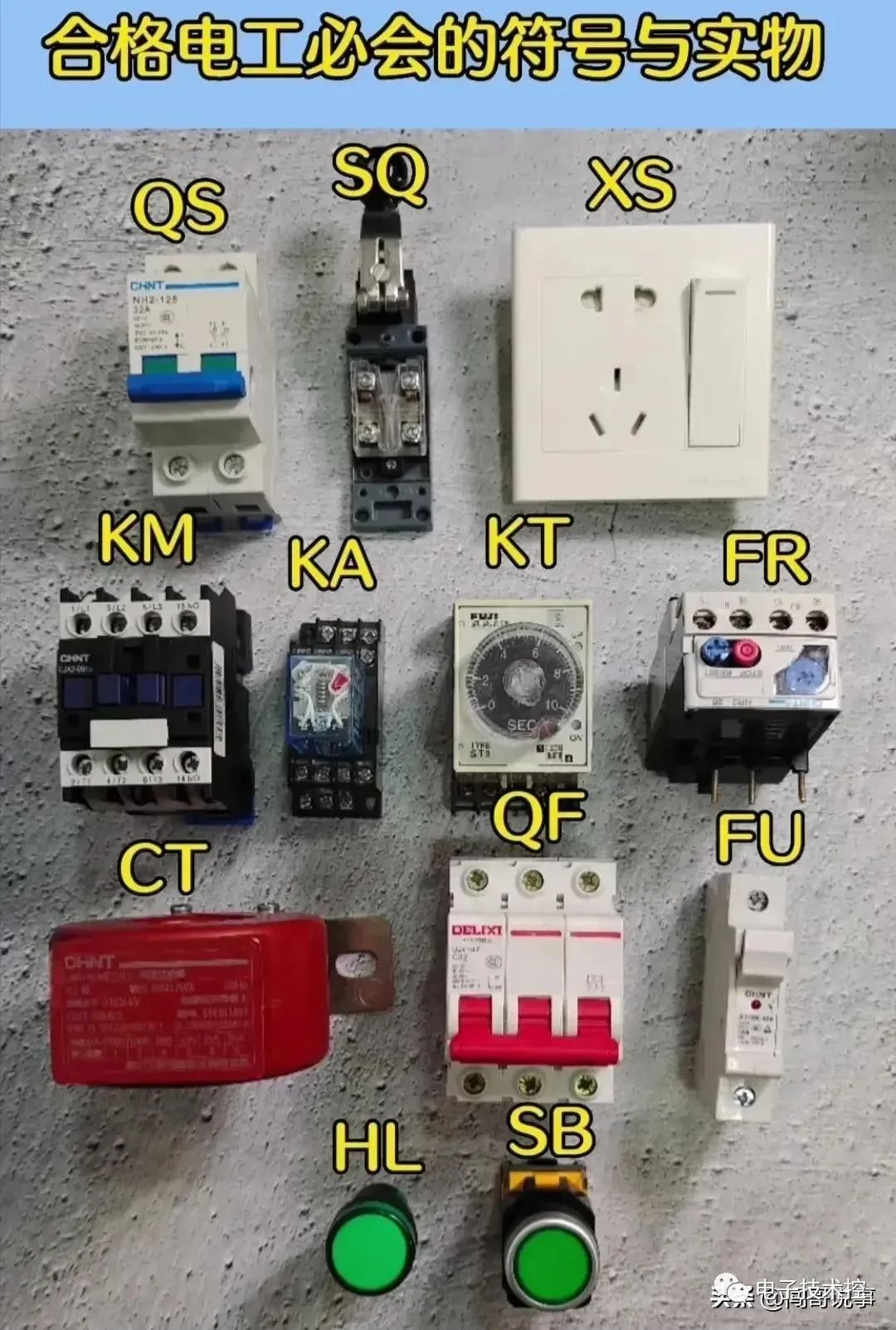

12.合格电工必会的符号与实物

13.PLC和编码器接线

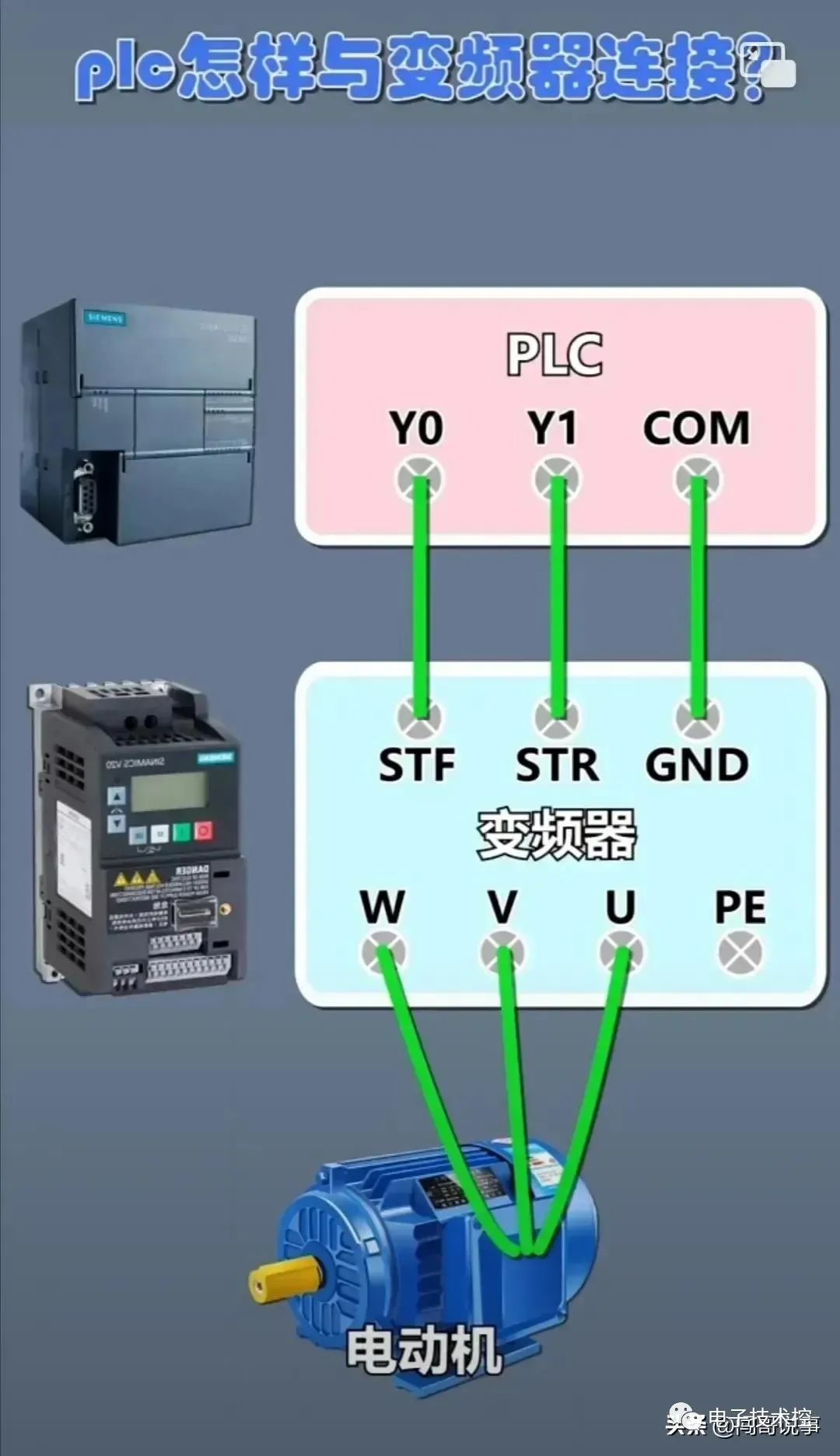

14.PLC与变频器的接线

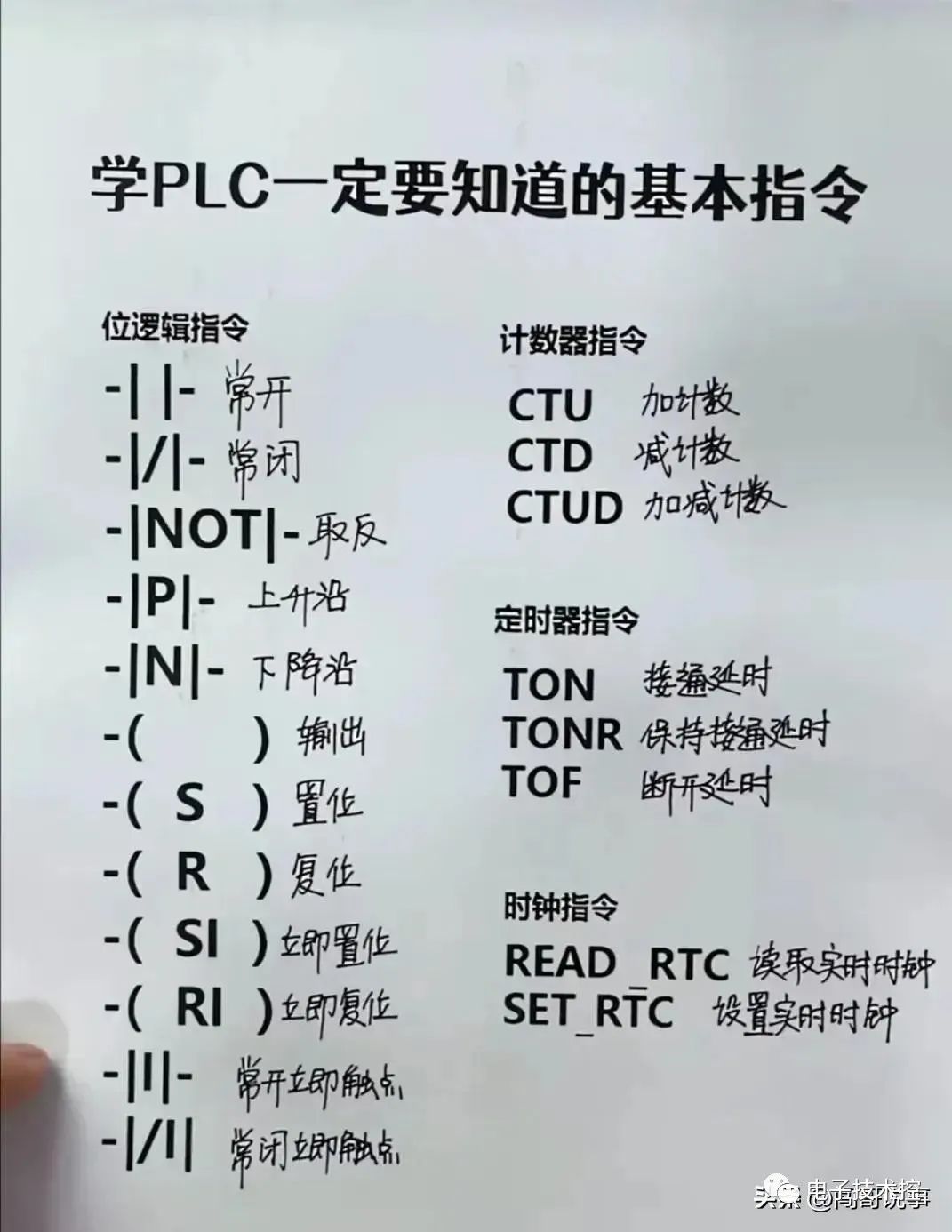

15.学PLC一定要知道的基本指令

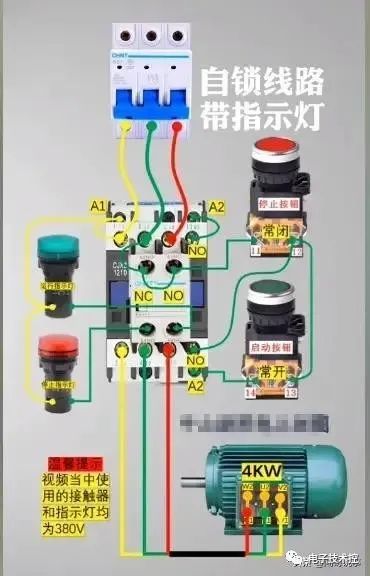

16.自锁线路带指示灯

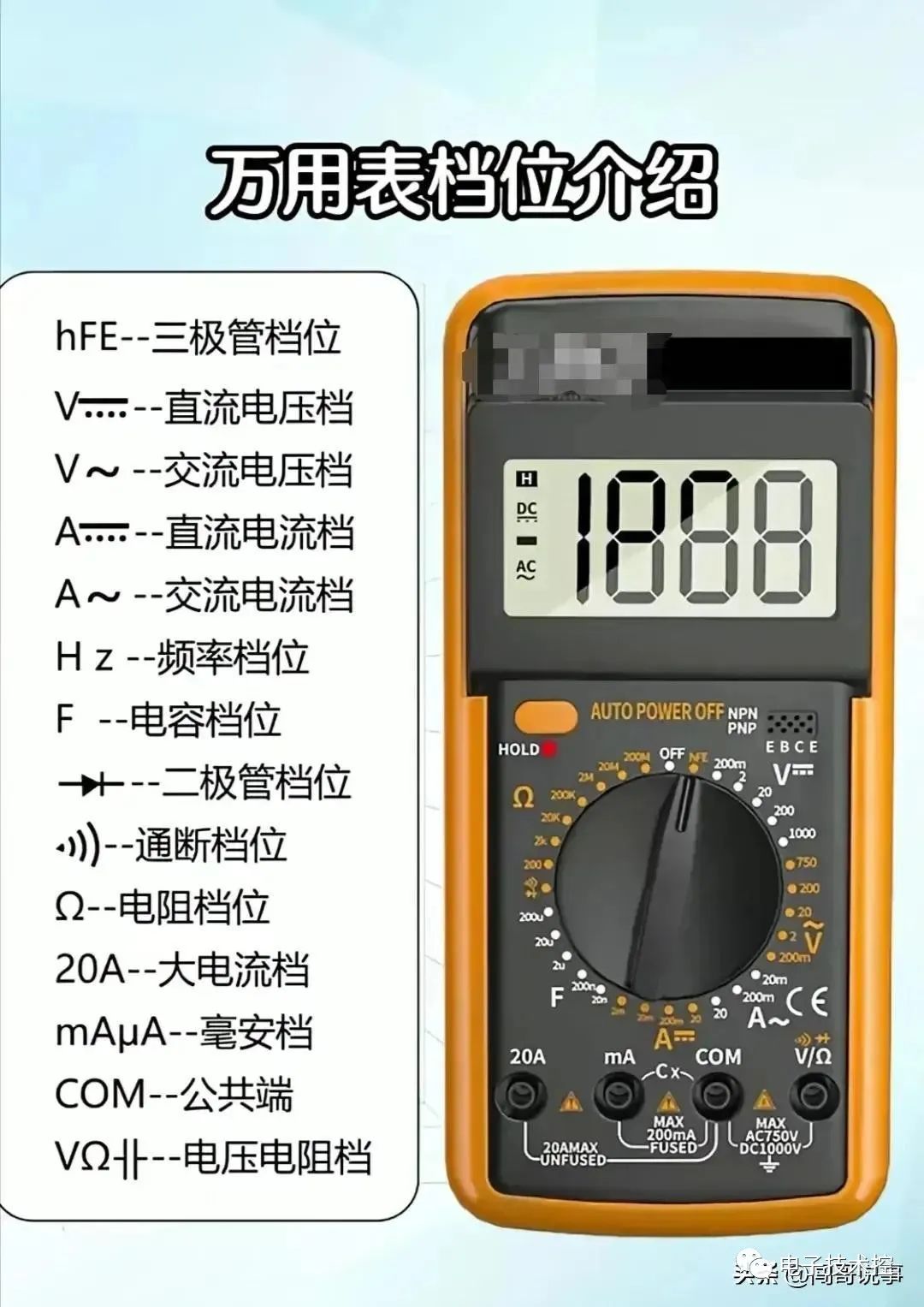

17.万用表档位介绍

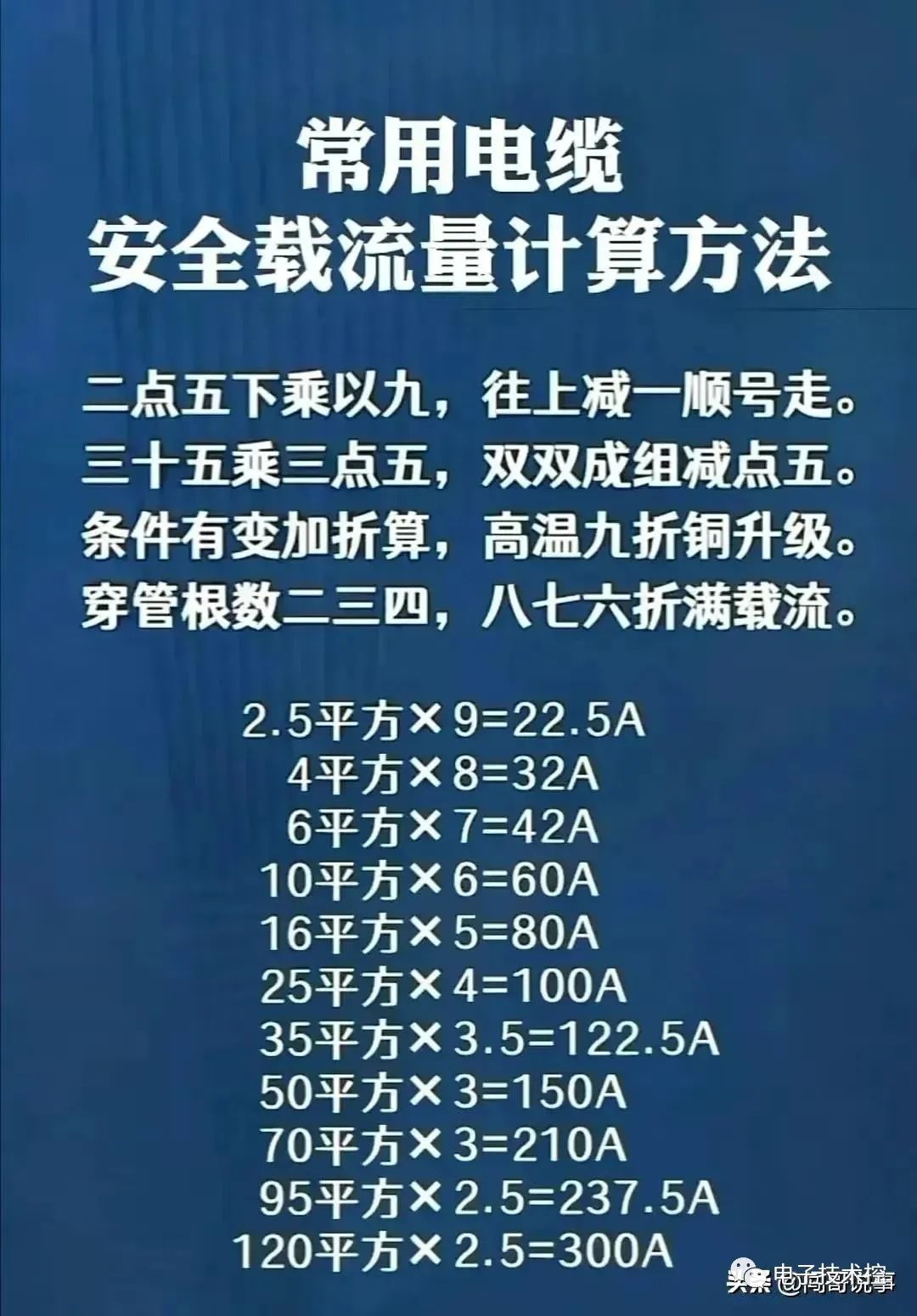

18.常用电缆安全载流量计算方法

编辑：黄飞
