采用PLC实现对步进电机的控制(二)

采用PLC实现对步进电机的控制。完成驱动的接线和驱动器的参数配置后，即可对PLC编程实现电机的运转。这里以西门子S-200smart PLC运用举例。

1、打开编程软件

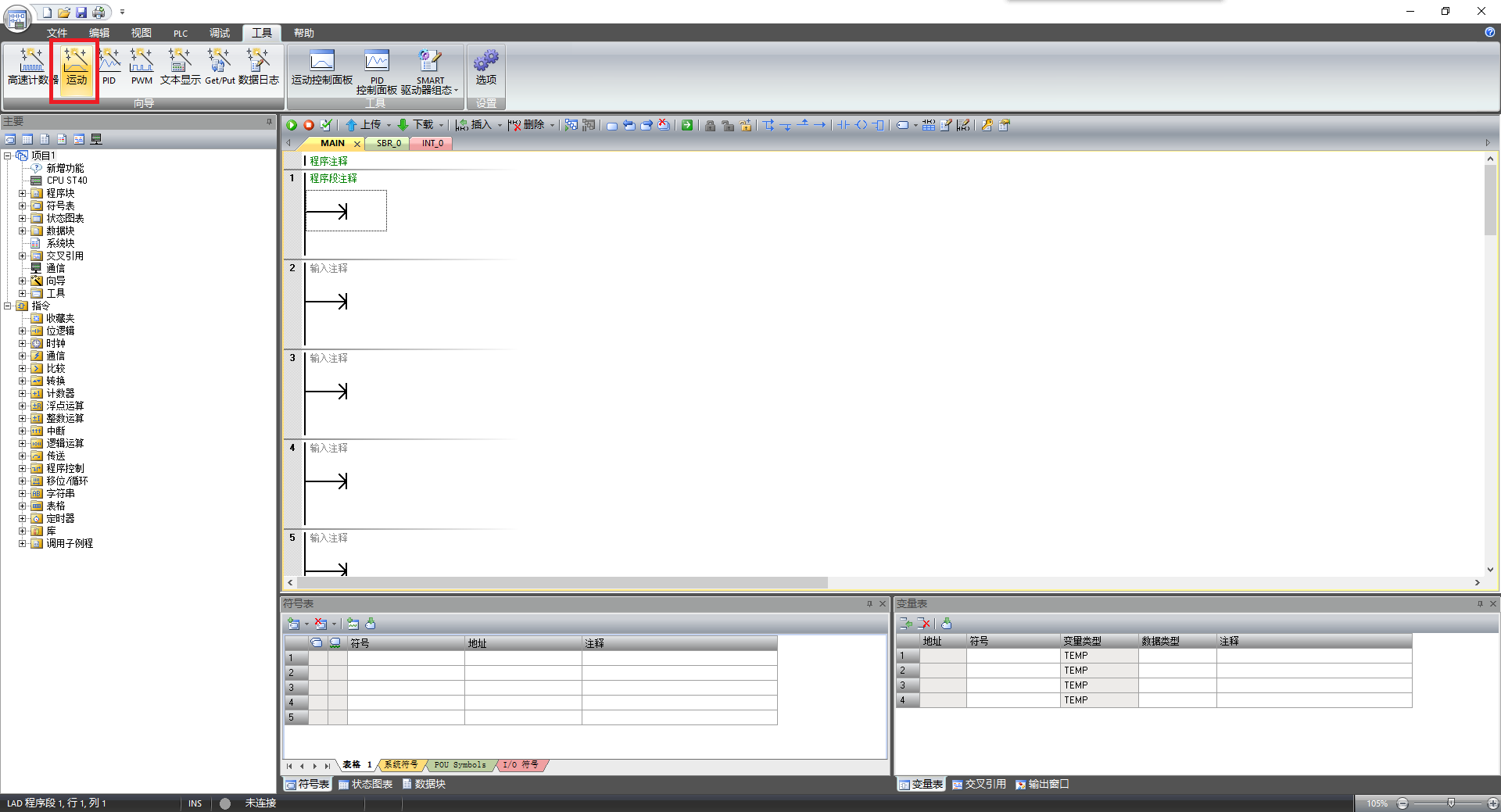

2、点击菜单工具选卡

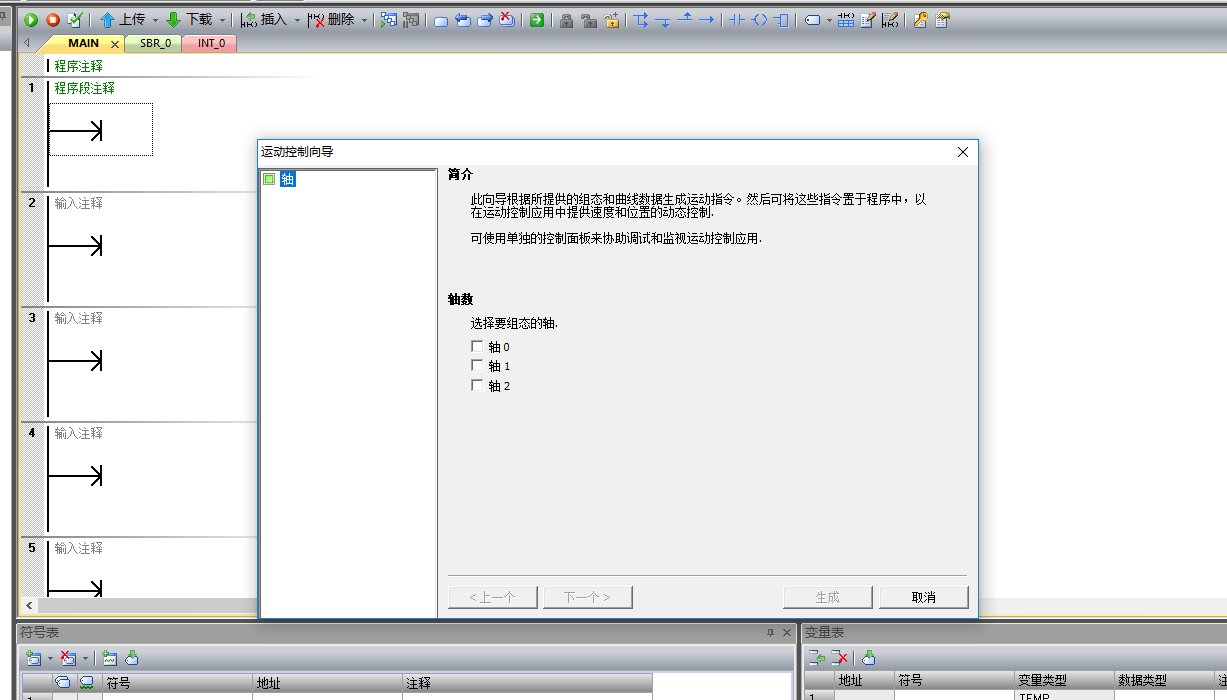

3、出现轴组态画面

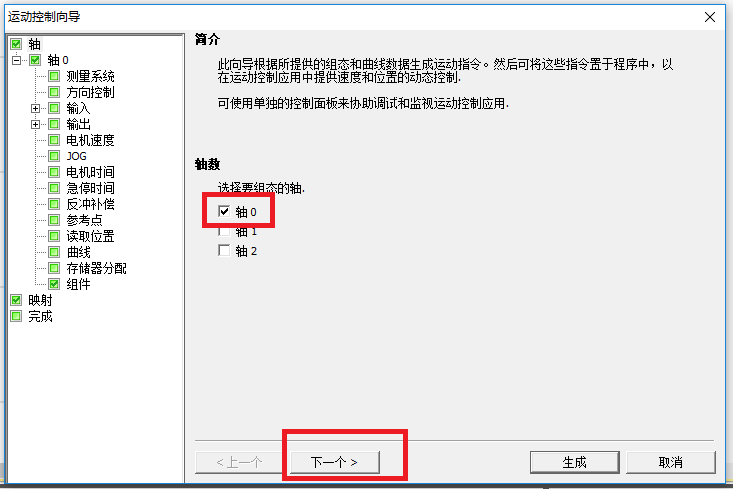

4、选择轴0

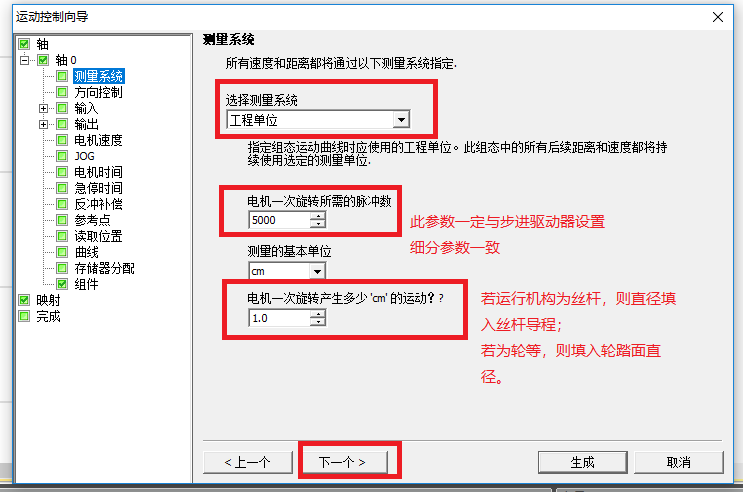

5、设置电机驱动器参数

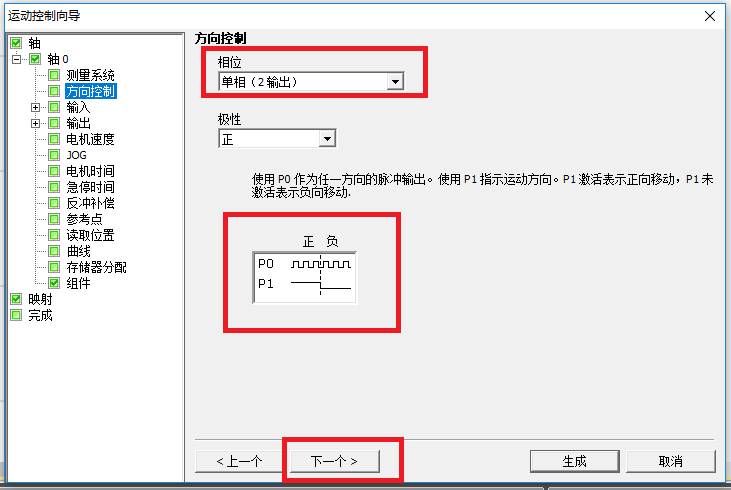

6、设置控制脉冲方式

7、设置正向极限信号

8、设置负向极限信号

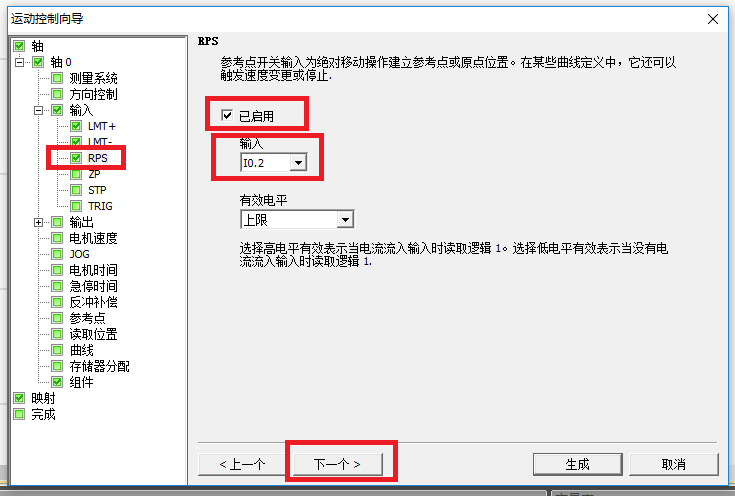

9、启用并设置参考信号

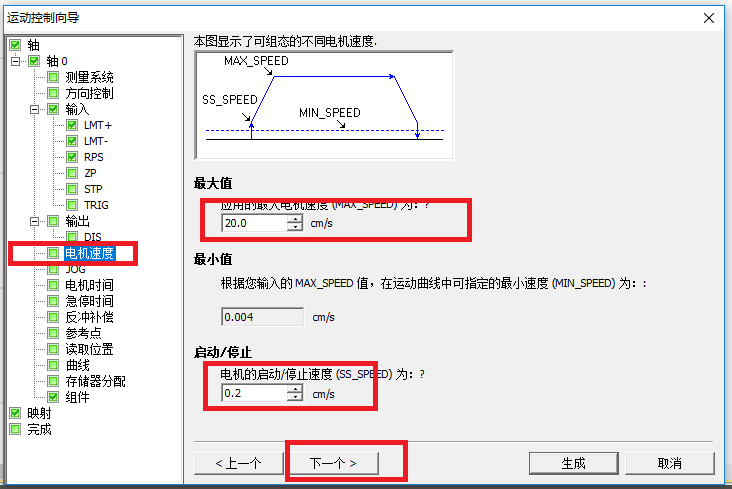

10、设置电机速度

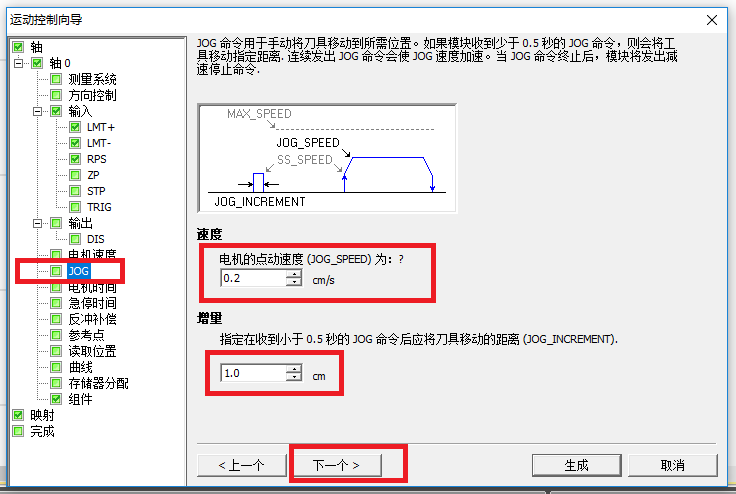

11、设置电机电动运行速度

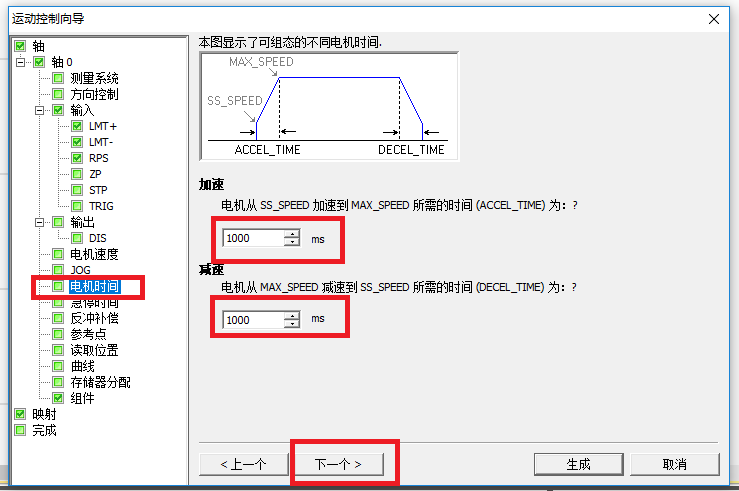

12、设置电机加减速时间

13、设置找参考点运行速度参数

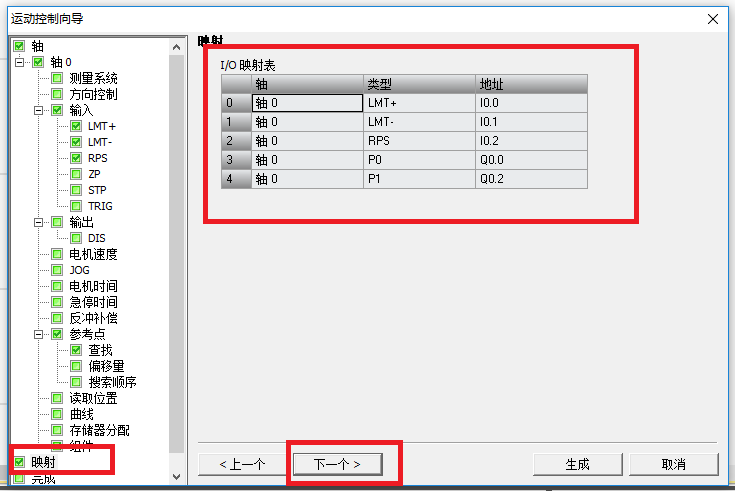

14、组态后地址映射

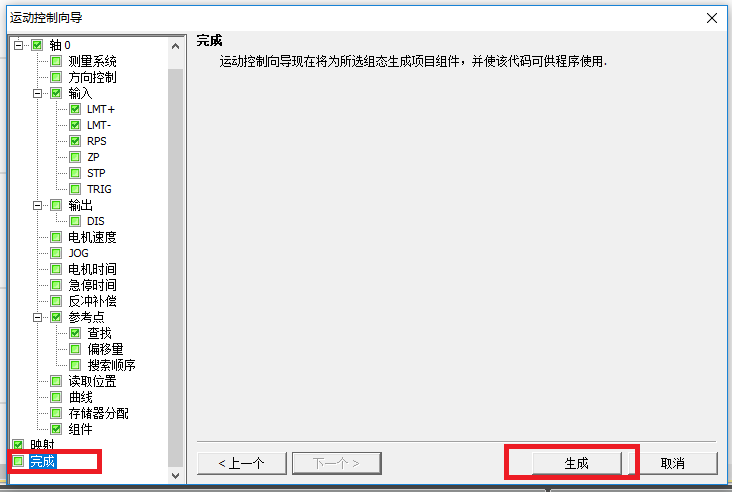

15、生成组态功能块

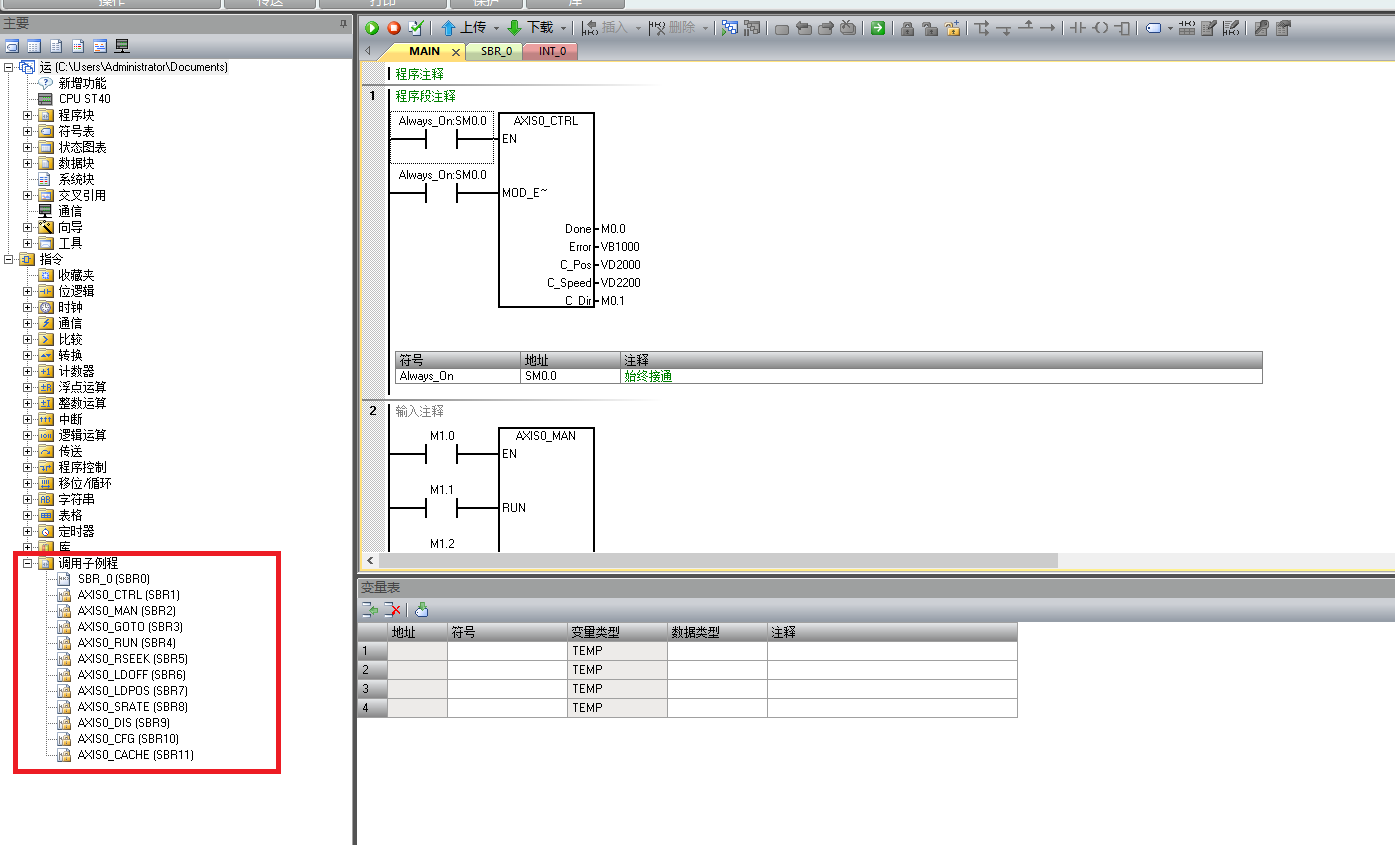

16、自动生成的功能块

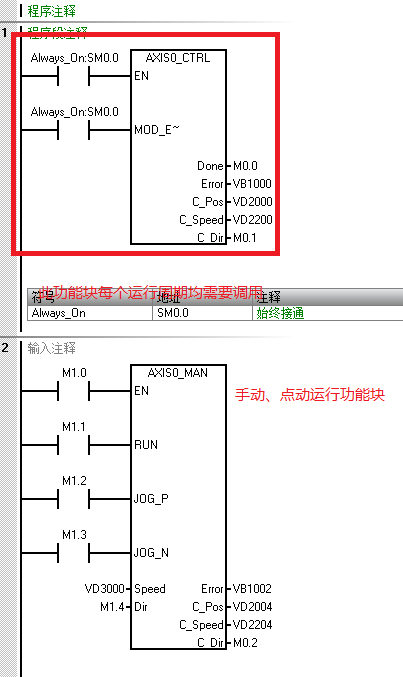

17、启用运动轴/手动控制编程

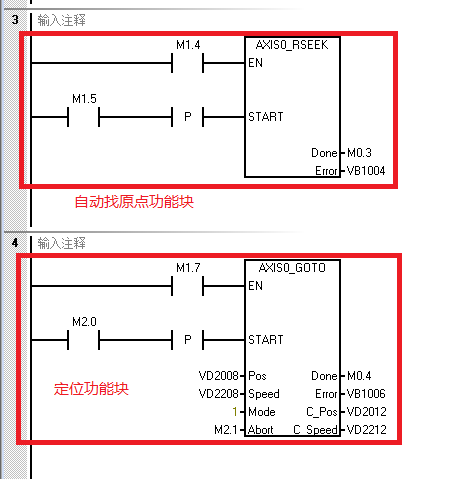

18、回参考点/定位控制编程

以上，即可实现步进电机运行控制的组态编程。
