单相异步电动机的基本结构

单相异步（single-phase asynchronous motor）是靠220v单相交流供电的一类电动机，它适用于只有单相电源（single-phase power）的小型工业设备和家用电器中。

单相包括定子和转子两部分，其中定子由绕组和铁心组成。铁心一般由0.5mm的硅钢片叠压而成。绕组分为主绕组和副绕组，主绕组又称工作绕组，副绕组又称起动绕组或辅助绕组。单相异步电动机的转子也由铁心和绕组组成。其中铁心也由0.5mm的硅钢片叠压而成，绕组常为铸铝笼型。

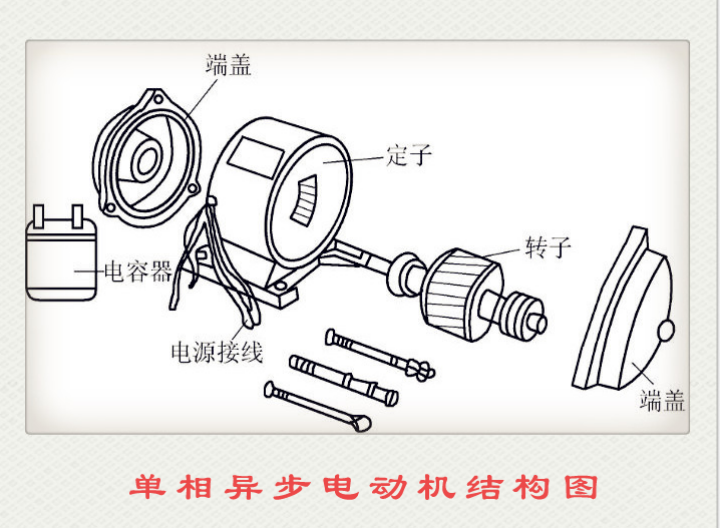

单相异步电动机由定子、转子、轴承、机壳、端盖等构成。 定子由机座和带绕组的铁心组成。铁心由硅钢片冲槽叠压而成，槽内嵌装两套空间互隔90°电角度的主绕组（也称运行绕组）和辅绕组（也称起动绕组成副绕组）。主绕组接交流电源，辅绕组串接离心开关S或起动电容、运行电容等之后，再接入电源。

单相异步电动机的基本结构与三相异步电动机类似，主要由定子和转子两部分组成。具体来说，单相异步电动机的定子上有两个绕组，一个是主绕组，产生旋转磁场，另一个是辅助绕组，产生励磁磁场。定子的铁心是由许多绕组相互垂直组成的，而绕组中包含的线圈则由绕组线缠绕而成。

转子则是一个圆柱形的铁心，上面装有导体（如铜条），导体的数量和位置不同，决定了电机的运转方式。转子内部还会有一定的永磁体，用于增强电机的磁场强度。当定子通电后，由于旋转磁场的作用，转子上的导体将受到感应电动势的作用，导致导体内产生感应电流，进而形成一个磁场。因此，在定子的作用下，转子会受到一个旋转的力矩，进而转动。

需要注意的是，单相异步电动机的定子上有两个绕组，一个是主绕组，产生旋转磁场，另一个是辅助绕组，产生励磁磁场。辅助绕组可以通过电容、电阻等方式来连接，从而达到不同的启动方式和运行方式。

单相异步电动机由于只需要单相交流电，故使用方便、应用广泛，并且有结构简单、成本低廉、噪声小、对无线电系统干扰小等优点，因而常用在功率不大的家用电器和小型动力机械中，如电风扇、洗衣机、电冰箱、空调、抽油烟机、电钻、医疗器械、小型风机及家用水泵等。
