　　三相电机接线方法

　　三相电机接线方法如下：

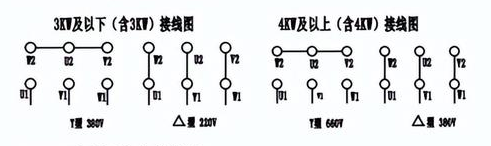

　　第一种为星形（Y）接法，电机内部三相定子绕组的首或尾端连接，另一端三相分别通入U.V.W三相交流电运行，适用于三千瓦及以下的三相异步感应式电动机。

　　第二种为三角形（△）接法，ABCO就是星型接法，0为中性点，如果ABC三个点连接380伏的三相电源，AO/BO/CO三个绕组上的电压都是220伏。ABC组成的三角形就是角型接法，如果ABC三个点加载同样的三相电，AC/AB/BC三个绕组上的电压都是380伏。

　　针对三相电机有分为：

　　1、YE3/YVP三相电机接线图；

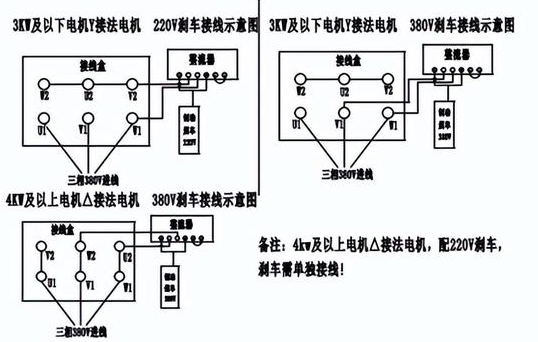

　　2、YEJ三相制动电机接线图；

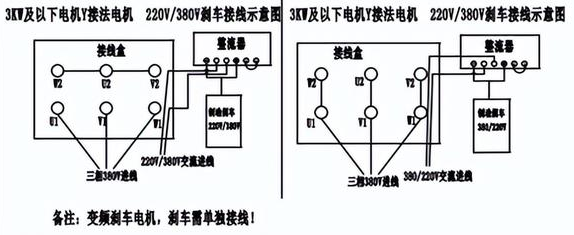

　　3、YVPEJ三相变频制动电机接线图；

　　三相电机接220v接线图

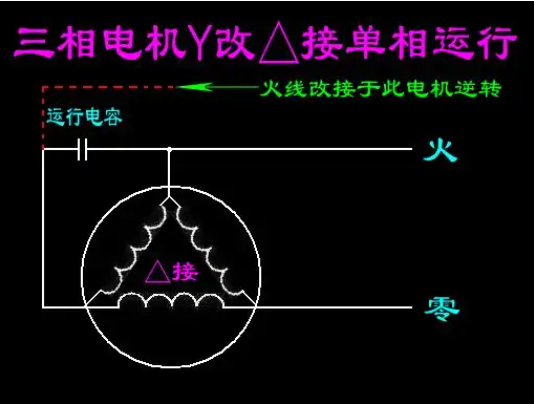

　　拆开电机接线盒后，如果绕组捆绑着有一个三根线拧在一起的线头，这种电机就是y型接法的电机，只要将那个拧在一起的接头分开，使用万用表区分开三个绕组，然后头尾相互串接改成三角接法即可，如果找不到那个线头就无法改了380伏绕组通220伏电电机就是能运转使用意义也不大，除非使用升压变压器升压。

　　三相异步电动机能够转动，是因为在其定子上通以三相交流电，使得三相定子绕组产生合成磁场，且该合成磁场随电流的交变而在空间不断地旋转着。旋转磁场与转子之间产生相对运动，即转子导体切割磁力线，产生电磁力，进而驱动转子转动。

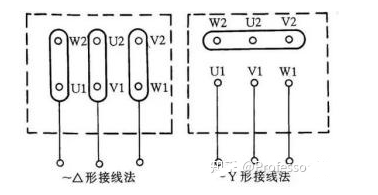

　　在三相异步电动机中，其定子绕组不管采用是三角形接法或是星形接法，三相交流电都能产生旋转磁场使转子转动。如下图所示为三相电动机定子绕组引出端子的两种连接方法，其中三角形接法为U1-W2，V1-U2，W-V2；星形接法为W2-U2-V2。

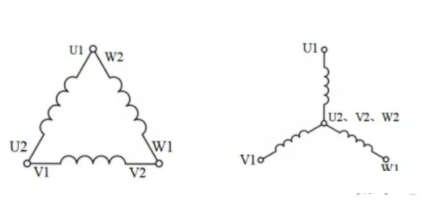

　　从端子连接上看星接和角接不是很直观，下图是星接和角接对应三相定子绕组内部连接情况。显然，从内部连接情况去判断星接和角接能让人一目了然。

　　三相电动机需要通三相交流电可以产生旋转磁场，那么，给它通单相电，能不能使转子转动呢？在回答这个问题之前，我们得先了解单相电动机的工作原理。

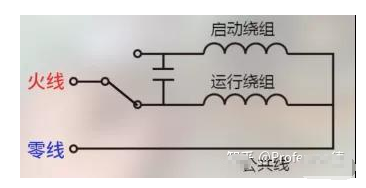

　　上图为单相电动机定子绕组，在没有启动绕组的情况下对运行绕组通以单相交流电，显然它产生的磁场为脉动磁场，该磁场与转子没有相对运动，即不能使转子转动。基于此，添加一个启动绕组与电容器的串联组合。

　　由于电容电流与电感电流之间有相位差，所以两个绕组产生的合成磁场是旋转磁场，显然可以使转子转动。

　　在此回到上面的问题：给三相电动机通以单相电可以使转子转动吗？根据单相电动机的工作原理，显然，是可以的。

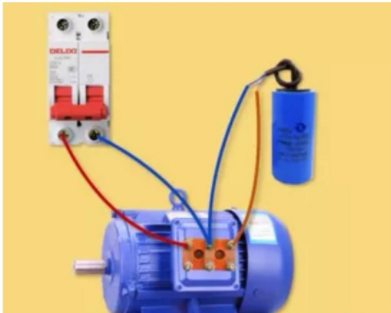

　　如下图所示就是一种接线方法，先把三相电动机的绕组接成星形接法，然后任选一侧的三个端子，其中两个端子接单相电源，余下一个端子与电源接零端子之间接上一个启动电容即可。
