怎么控制双电容单相电机的正反转

怎么控制双电容单相电机的正反转?常用的2种控制方法：一是用倒顺开关二是用2个接触器。我们主要是看一下怎么用接触器控制，先看一下电机自带的接线图。

接线图

正转时：U2Z2连一起，U1V1连一起，两个点接火线零线

反转时：Z2U1连一起，U2V1连一起，两个点接火线零线

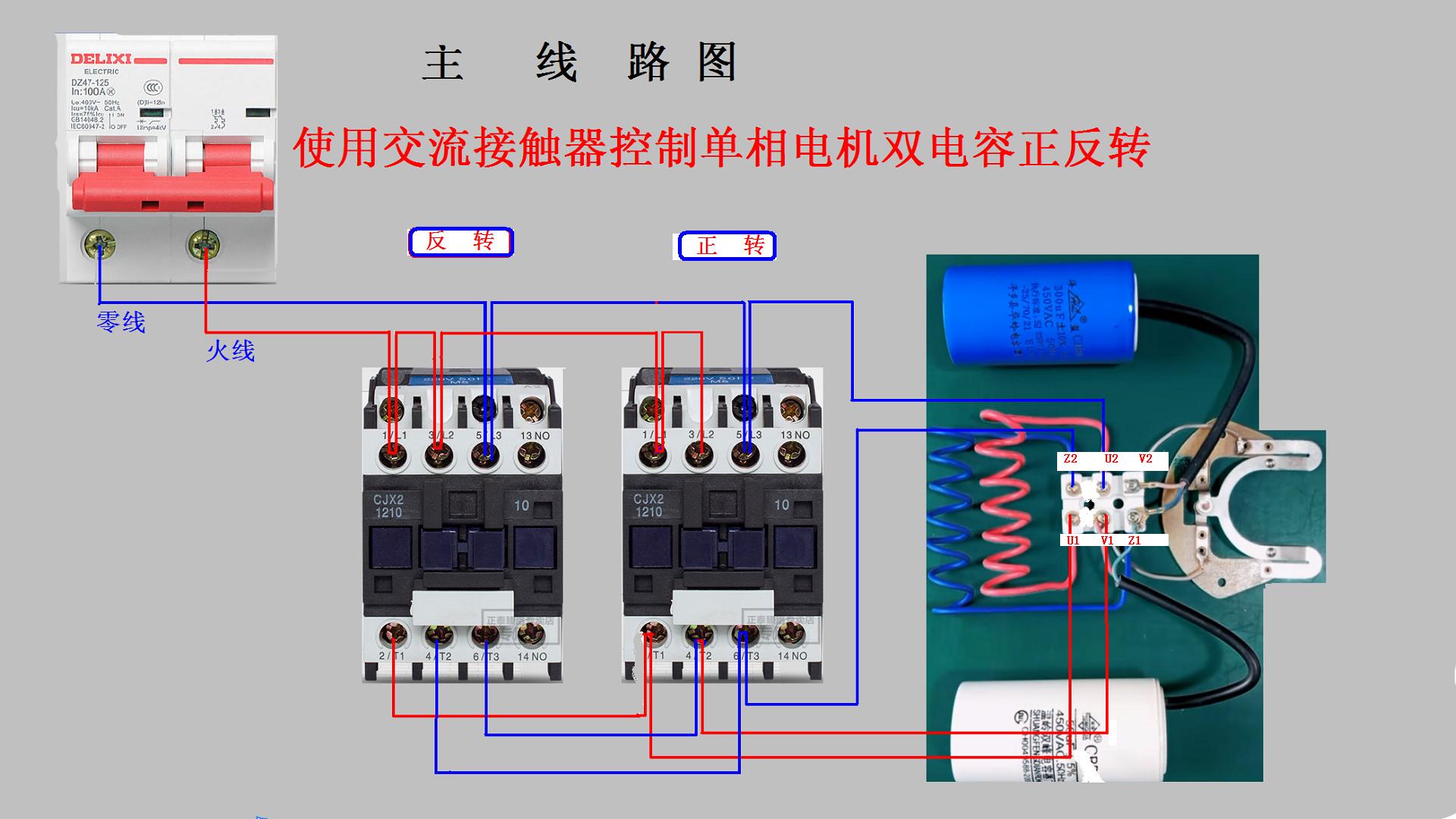

主线路图

这个是主电路的实物接线，我们简单分析一下。正转接触器吸合时：接触器的进线端1和3与出线端2和4四个触点连一起接火线，也就等同于U1V1接火线。进线端5和出线端6短接接零线，也就等同于U2Z2连一起接零线。反转接触器吸合时：接触器进线端1和3与出线端2和4四个触点短接一起连火线，也就等同于Z2U1连火线，进线端5和出线端6短接连零线，也就等同于U2V1连零线。

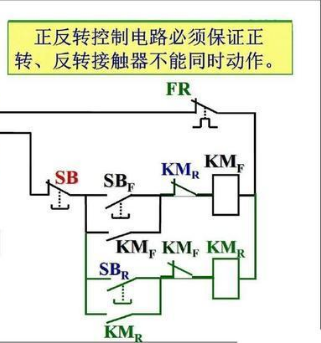

接触器互锁

这是控制线部分的电路图，两个接触器之间是互锁的关系，不会同时动作。

双互锁

为了更加安全也可以接成双重互锁，两个接触器KM1和KM2是电气互锁，两个按钮开关SB2和SB3是机械互锁。
