PLC基础实例解析

　　SET/RST指令，SET置位指令，相当于保持当前状态，RST复位指令，恢复之前的状态。

　　快捷键指令：F5输入X1，F8输入SET Y1。F4编译，下一行F5输入X2，F8输入RST Y2。F4编译。

　　PLC写入：按下FB1：X20，绿灯保持常亮；按下FB2：X21，置位，绿灯熄灭。

　　PLC指令：ld x1 ENTER，RST Y0 ENTER。F4编译。LD X2 ENTER，SET Y0 ENTER。F４编译。

　　也可以在GX works2中输入同样的指令尝试，GX Works2同样支持仿真调试。

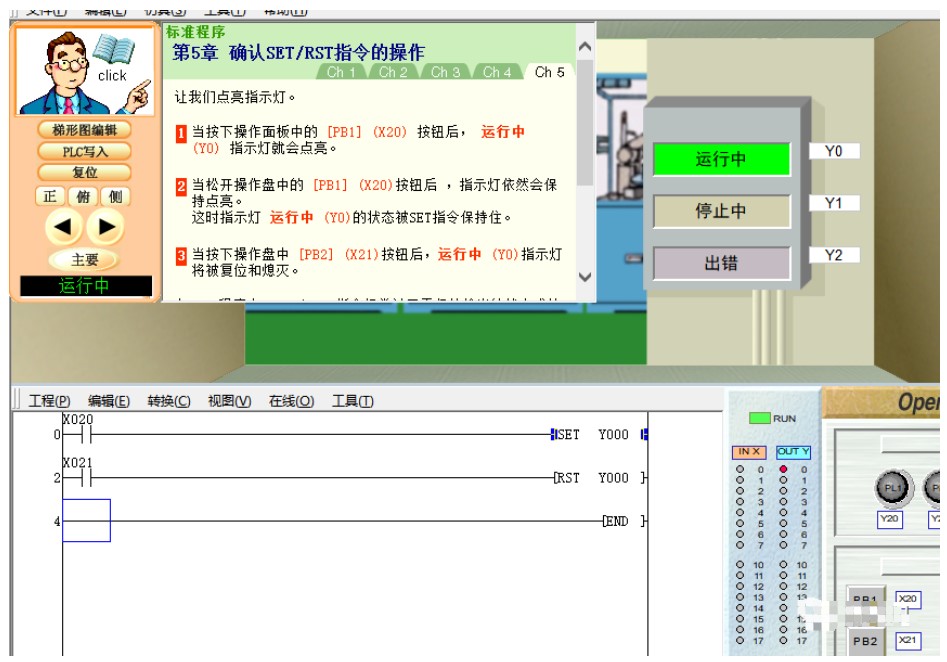

输入相同的指令，界面上方菜单栏中点击“调试”选项，并在其下拉框中选择“模拟开始/结束”选项。写入PLC界面结束后，出现GX Simulator窗口，在窗口中选择RUN或者STOP可以启动或者停止仿真。

然后点击梯形图界面X1右键‘调试“并在旁边子下拉框中选择”当前值修改“。随后界面出现”当前值更改“界面。点击ON，OFF修改器件状态。

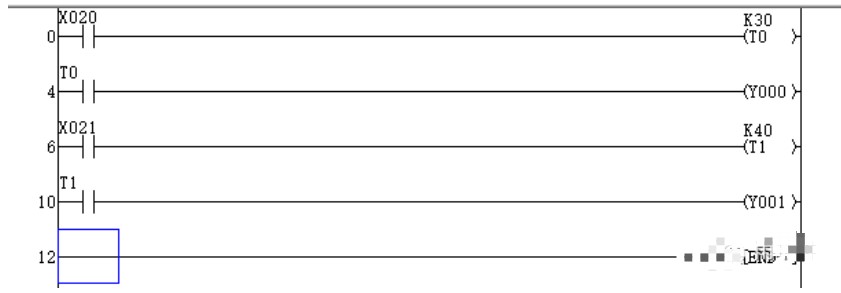

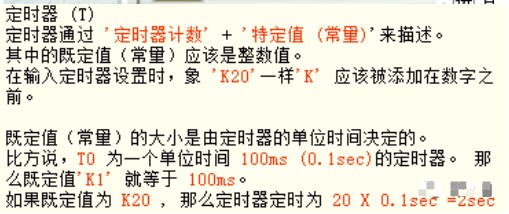

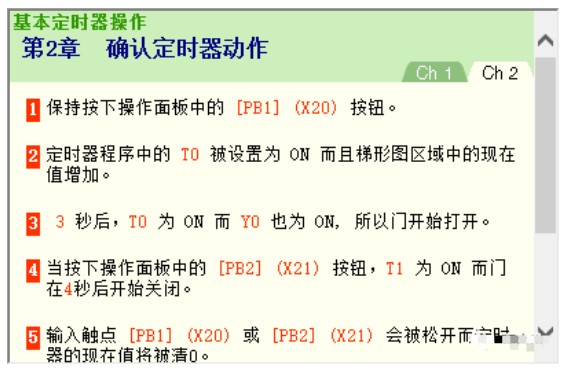

按下FB1:X20定时器T1开始计数，3秒后也就是T30，计数器完成计数Y0指令动作门打开，按下FB２：X21定时器T2动作4秒后，计数器完成计数Y1动作门关闭。

点击PLC输入，完成后长按FB１，３秒后门打开，按下FB２，４秒后门关闭．这样就完成了条件的要求。

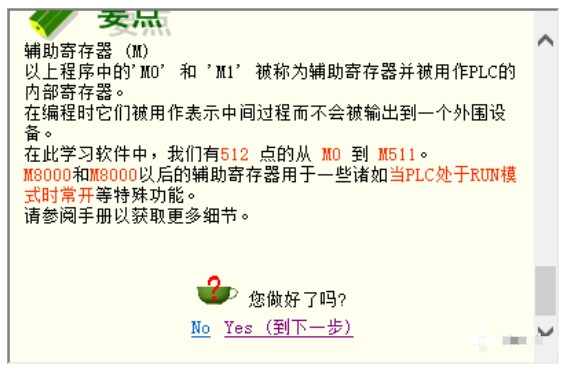

辅助寄存器是一个常用的器件，当用到只需要执行一次的动作的是时候，就可以用到内置的寄存器M.

下一篇将讲解寄存器，上升沿结合使用的情况.
