14种不同的传动结构动态图带你理解经典的机械结

来自越南的设计师Nguyen Duc Thang使用Inventor绘制了经典的机械结构，并将其制作为动态仿真视频，这些机械结构有利于大家直观的了解机械。

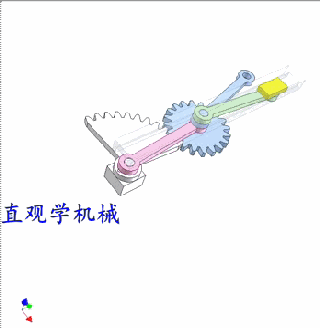

1.平分线杆齿轮机构一

解析：如果粉红色条被设置为在销杆的位置处由绿色和蓝色条形成的角度的平分线，则其在该机构的任何其他位置处保持为所述角度的平分线。

Zg = 2Zb

Zg：灰齿完整齿数。

Zb：蓝牙齿数。

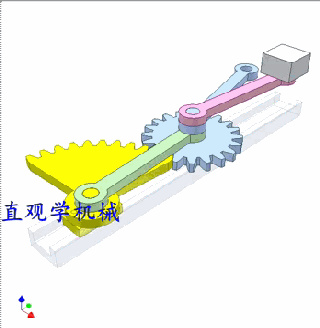

2.平分线杆齿轮机构二

解析：如果绿色条被设置为在销杆的位置处由粉色和蓝色条形成的角度的平分线，则在该机构的任何其他位置处，其保持为所述角度的平分线。

Zg = 2Zb

Zg：黄色齿轮的完整齿数。

Zb：蓝牙齿数。

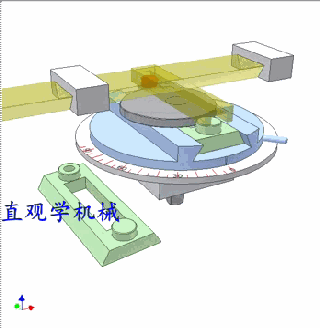

3.可调输出行程长度的盘式凸轮

＋

解析：灰色凸轮为输入端，黄色滑块为输出端。固定在绿色凸轮从动件上的红色销钉在输出滑块的十字槽中移动。转动蓝色的旋转跑道以获得各种输出行程长度。视频显示从0到最大行程长度的调整过程。没有显示调整后的措施来固定蓝色的回转跑道。

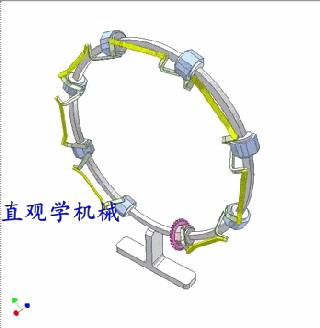

4.环式分布的转子的传动装置一

解析：粉红色齿轮转子为输入端，两个相邻转子的连杆是恒定速度的。

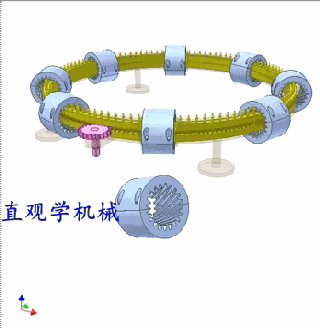

5.环式分布的转子的传动装置二

解析：与大黄色齿圈啮合的粉红色小齿轮为输入端。黄色齿圈在其表面上具有与内螺旋齿的蓝色齿轮接合的销。

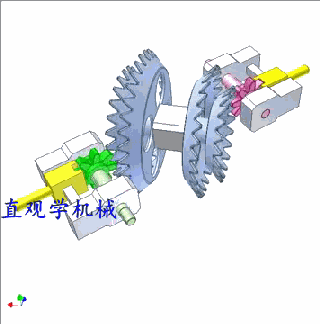

6.钣金锥齿轮齿轮箱一

解析：粉红色的轴为输入端，绿色轴为输出端。移动黄色滑块以获得四个输出速度，输入和输出轴是平行的。

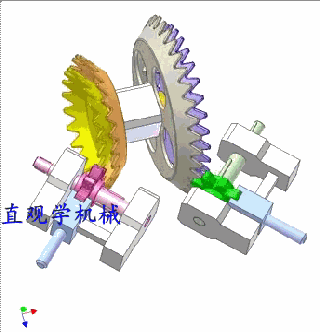

7.钣金锥齿轮齿轮箱二

解析：粉红色的轴为输入端，绿色轴为输出端。移动蓝色滑块以获得四个输出速度，输入和输出轴彼此垂直。

8.连续90度回转一

解析：螺旋槽的绿色滑块线性往复运动为输入端，四个玻璃方块相继转动90度为输出端。每个方形的粉红色的销子在所述螺旋槽中移动。

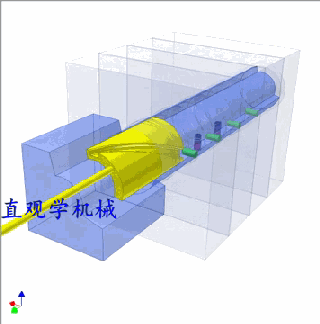

9.连续90度回转二

解析：螺旋槽黄色滑块线性往复运动为输入端，四个玻璃方块相继转动90度为输出端。每个方形的绿色销在所述螺旋槽中移动。红色弹簧针脚用于在每90度之后定位正方形。与每个正方形中的内部圆形沟槽结合，它们也可以防止正方形的轴向位移。

10.内部拉线器

解析：它是螺丝螺母驱动器用于从孔（灰色）中移除衬套（黄色）的应用。握住蓝色的螺母，以防止在第一阶段的拆卸过程中旋转。

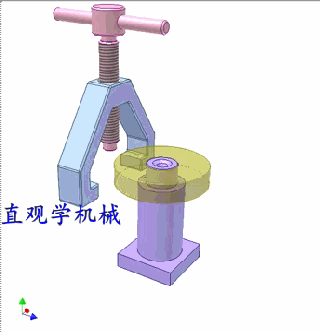

11.外部拉线器

解析：螺旋螺母驱动器用于从轴（蓝色）中取出盘（黄色）。握住蓝色的螺母，以防止在第一阶段的拆卸过程中旋转。

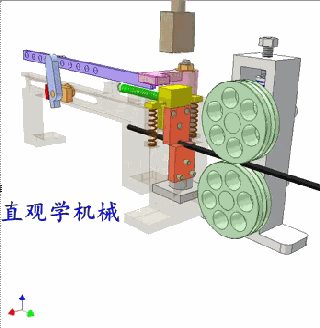

12.切断机

解析：棕色打孔机往复运动， 其运动源未显示， 它不会接触携带红色上切割器的黄色滑块。两个绿色滚轮连续旋转， 它们的运动源未显示， 他们由于摩擦而推进黑色杆。杆向前移动并推蓝色杆， 该杆将粉红色垫片推入冲头和黄色滑块之间的空间， 后者下来切断杆。调整橙色滑块的位置，以获得黑色杆所需的切割长度。橙色滑块上的红色挡块可以限制蓝色杆的角度运动。当杆接触蓝色杆时，可能会停止一段时间，绿色滚轮滑落。

缺点：由于杆的纵向弯曲，要切割的长度不能很大。

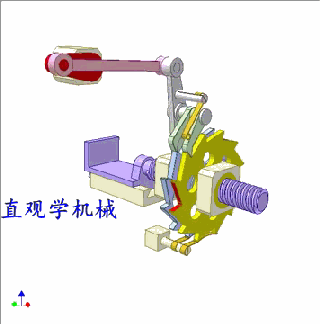

13.双棘轮机构

解析：红色曲柄为输入端，紫色滑块在六圈的输入中移动一次，为输出端。紫色螺丝固定在紫色滑块上。紫色螺丝与蓝色螺母 - 棘轮的螺纹啮合。两个绿色的爪彼此固定。外部绿色棘爪可与黄色棘轮啮合。内部绿色棘爪可与蓝色棘轮啮合。输入一圈，黄色棘轮转1/12转，暂停。在输入的每六圈中，蓝色棘轮与黄色棘轮一起转动一次，当外部绿色棘爪处于较深的齿槽（红色）时。当外部绿色棘爪不在更深的齿槽中时，内部的绿色棘爪不接触蓝色棘轮。

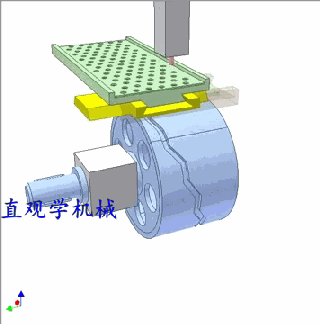

14.滚筒凸轮放置机

解析：这用于将圆形产品（未示出）放在绿色托盘上。蓝色凸轮连续旋转为输入端。固定到黄色滑块的红色插针以凸轮的锯齿形凹槽移动。从凸轮到粉红色放置工具的运动传动装置未显示。凸轮的一圈旋转对应于工具的12次双冲程。运动传动装置从凸轮到绿色滑块未显示。绿色滑块在凸轮的一圈内移动两次。
