有刷直流电机短路制动

　　继有刷直流电机的旋转原理和发电原理之后，我们将在本文中介绍有刷直流电机短路制动。因为这也是有刷直流电机一系列的工作原理之一。　　

对于有刷直流电机，可以使电刷之间短路以施加制动，从而在电源关断后快速停止因惯性而旋转的转子。

　　在电刷断开电源并且线圈（转子）仍沿逆时针方向旋转的状态下，将电刷之间短路。

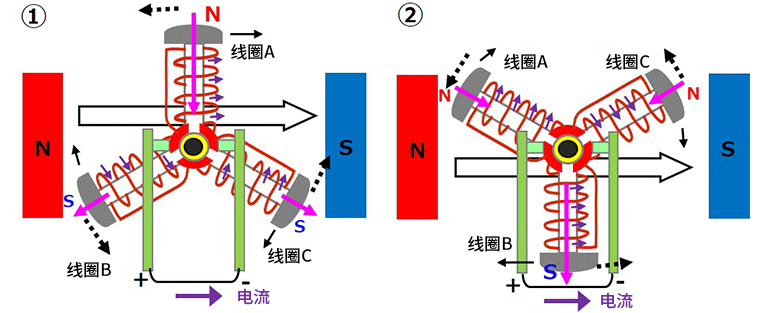

　　在①的状态下，如上一篇发电原理中所述，左电刷相对于右电刷会产生（+）电动势，所以会因电刷短路而有电流流过。结果，线圈A的外侧变为N，线圈B和线圈C的外侧变为S。

　　在过渡到②状态后也同样有电流流过，线圈B的外侧变为S，线圈A和线圈C的外侧变为N。

　　当以这种方式使有刷直流电机电刷之间短路时，会产生与当时旋转方向相反的旋转力（实心黑色箭头），并且会变为使原旋转停止的制动动作，称之为“短路制动”。

　　随着有刷直流电机电流的增加，停止该旋转的力增大，因此，当有刷直流电机转速较高时，将施加较强力的制动；当有刷直流电机转速降低时，制动将变弱，而当有刷直流电机旋转停止时，制动将变为零。
