WR_FDB将值间接写入F- DB中

该指令将输入 IN 所指定的值写入由 F-DB 中 INI_ADDR 和 OFFSET 进行寻址的变量内。

IN Input 要写入 F - DB 的值

INI_ADDR Input F- DB 中区域的起始地址

END_ADDR InputF - DB 中区域的结束地址

OFFSET Input偏移量

通过 INI_ADDR 和 OFFSET 进行寻址的变量地址必须在由地址 INI_ADDR 和 END_ADDR 定义的地址范围内。

如果 F-CPU 进入 STOP 模式且带有诊断事件 ID 75E2 ，则需要检查是否满足此条件。

可使用 INI_ADDR 输入传送 F-DB 中区域的起始地址，在该区域中将写入输入 IN 处的值。通过输入 OFFSET 可传送该区域中的相关偏移量。

由输入 INI_ADDR 或 END_ADDR 传送的地址必须指向 F-DB 中指定数据类型的变量。

INI_ADDR 和 END_ADDR 地址间只能传送指定数据类型的变量。而且 INI_ADDR 地址必须小于 END_ADDR 地址。

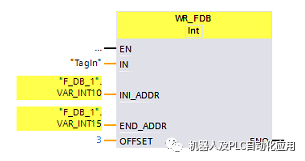

在以下示例中，INI_ADDR 和 END_ADDR 地址必须以完全资格 "DBx".DBWy 方式进行传

送，或以相应的符号地址进行传送。不允许以其它方式进行传送。

不能连接使能输入“EN”与使能输出“ENO” 。因此，将一直执行该指令，而与使能输入“EN”的信号状态无关。
