安全PLC使用的上升沿和下降沿

P_TRIG：扫描 RLO 的信号上升沿

使用“ 扫描 RLO 的信号上升沿”指令，可查询逻辑运算结果的信号状态是否从“0”变为“1”。该指令将逻辑运算结果的当前信号状态与保存在边沿存储位中上一次查询的信号状态（<操作数>）进行比较。如果该指令检测到 RLO 从“0”变为“1”，则说明出现了一个上升沿。

如果检测到上升沿，该指令输出的信号状态为“1”。在其它任何情况下，该指令输出的信号状态均为“0”。

边沿存储器位的地址在程序中最多只能使用一次，否则将覆盖该边沿存储位。这将影响沿评估，导致评估结果不确定。

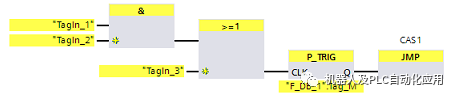

以下示例说明了该指令的工作原理：

上一次逻辑运算的 RLO 将保存在边沿存储位“"F_DB_1".Tag_M” 中。如果检测到 RLO 的信号状态从“0”变为“1”，则程序将跳转到跳转标签 CAS1 处。

N_TRIG：扫描 RLO 的信号下降沿

使用“ 扫描 RLO 的信号下降沿”指令，可查询逻辑运算结果的信号状态是否从“1”变为“0”。该指令将逻辑运算结果的当前信号状态与保存在边沿存储位中上一次查询的信号状态（<操作数>）进行比较。如果该指令检测到 RLO 从“1”变为“0”，则说明出现了一个下降沿。

如果检测到下降沿，该指令输出的信号状态将为“1”。在其它任何情况下，该指令输出的信号状态均为“0”。

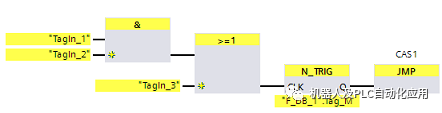

以下示例说明了该指令的工作原理：

上一次逻辑运算的 RLO 将保存在边沿存储位“"F_DB_1".Tag_M” 中。如果检测到 RLO 的信号状态从“1”变为“0”，则程序将跳转到跳转标签 CAS1 处。
