　　单相电机怎么接线

　　单相

　　单相电机有3根线，分别需要接火线、零线和启动电容，那么正转怎么接？反转又怎么接？今天我们来分享一下

　　①接单相电机，公共端接零线

　　②剩下的2根线是电容端接电容，火线接在电容端的其中一根线上，一根是正转一根是反转，正反转是通过倒换电容端的这2根线来实现的

　　怎么找出单相电机的电容端：

　　①单相电机内部有2组绕组，分别为主绕组和副绕组，电容端是串联的主绕组和副绕组，所以电容端的电阻值是最大的

　　②单相电机有3根线，分别为红色、黄色和黑色，这3根线黑色为公共端，红色和黄色为电容端

　　③不确定哪2根线是电容端怎么办？其实判断方法特别简单，电容端的电阻值是最大的，所以用万用表的电阻档，分别测量一下这3根线，线和线之间的电阻值，例如电机黄色电线和黑色电线的电阻值，黄色电线和红色电线的电阻值，红色电线和黑色电线的电阻值，电阻值最大的2根电线就是电容端，那么这2根线就接启动电容

　　单相电机正反转接法

　　单相电机正反接有3种接法，分别是：

　　1、单相电机的启动绕组串接有适合的电容，需要借助移相电容使其定子的两绕组获得相差90度的两个旋转磁场而能自动旋转起来。

　　2、要改变电机的转向，可以在电机绕组引出线的接点上、找出启动绕组，将先前的串接电容的一端、与原来接公用点的另一端线对调、连接，就可以达到改变转向的目的。

　　3、假如电机主、副绕组一样，需要随意控制转向的；仅仅将原来接电容器的电源线通过一个双控开关，与电机电容的两端线连接，操作开关改变电 源接入电容的方向、就能控制电机的转向的。

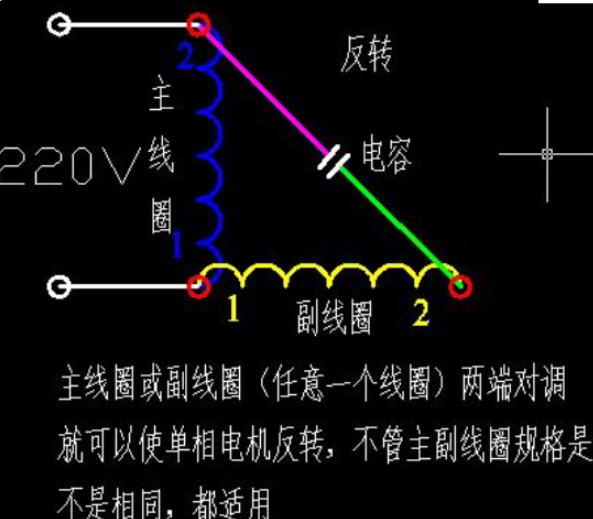

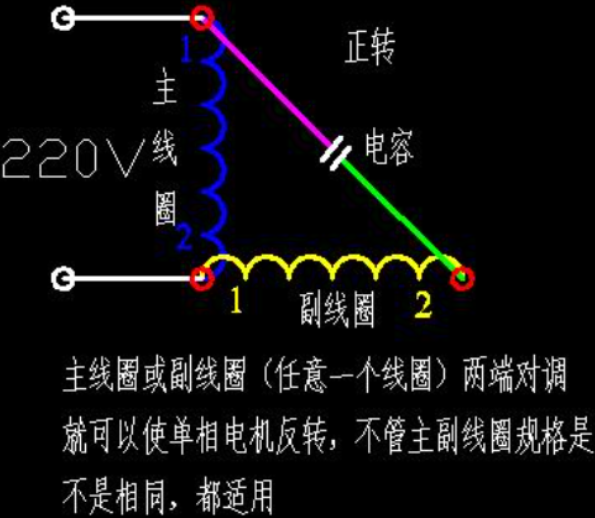

　　单相电机正反转接线图如下：

　　单机电机中有二组线圈，一组是运转线圈（主线圈），一组是启动线圈（副线圈），单相电机的启动线圈在启动后仍然工作，而且是一直工作在电路中。

　　启动线圈电阻比运转线圈电阻大些，可以用万用表测量其值大小。

　　启动的线圈串了电容器的，即串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

　　当串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

　　与三相电动机的顺逆转控制相比，单相电动机实现顺逆转控制并非易事，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。
