直流电机型号含义_直流电机怎么测量好坏

　　直流电机型号含义

　　例如：Z4-160-11B，Z4表示第四次改型设计的直流电机，第一个1表示1号铁心长度，第二个1表示前端盖序号：1为短端盖，2为长端盖，B为补偿绕组。

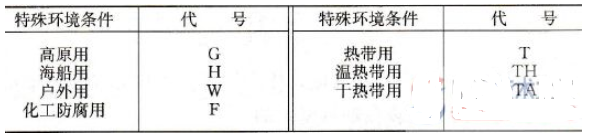

　　特殊环境代号

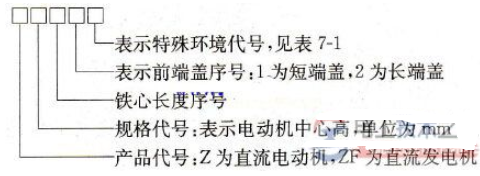

　　附1，直流电机的型号各代表的含义国产电机型号一般采用大写的英文的汉语拼音字母的阿拉伯数字表示，其格式为：第一部分用大写的拼音字母表示产品代号，第二部分用阿拉伯数字表示设计序号，第三部分用阿拉伯数字表示机座代号，第四部分用阿拉伯数字表示电枢铁心长度代号。

　　例如：Z450-4B它的含义

　　z表示直流电机，450是电机中心高，4是底脚孔轴间距离代号，b是第二种电机。

　　第二种电机是什么意思？

　　解答：

　　电动机按用途分为两类：

　　第一类（A类）：普通工业用直流电动机；

　　第二类（B类）：金属轧机用直流电动机。

　　A类和B类是指电动机的短时过载能力

　　B类比A类的过载能力强！

　　直流电机怎么测量好坏

　　直流电机测量好坏，可以用万用表电阻档200档测量直流电机线圈电阻。如果有电阻说明线圈没有问题，如果电阻无穷大，说明线圈开路损坏。再用手旋转电机，如果感觉有明显较大的阻力，说明电机内部有短路点。

　　还可以用500v绝缘摇表测量三相绕组相间绝缘电阻和对地（对机壳）绝缘电阻，长期存放的电机各项绝缘电阻要0.5兆欧以上为好电机，可以使用。0.1兆欧以上不足0.5兆欧说明电机已经受潮，要烘干处理后才可以使用。绝缘电阻很低的说明绝缘已经损坏。

　　检查有无断线，测量电阻是否正常。如果是有刷直流电机，可以转动转子，用万用表测量输出直流电是否正常。如果是无刷直流电机，引出三相，可以转动转子，用万用表测量输出交流电压是否为正常。输出电压与转速成正比。

　　1.用手旋转直流电机。如果有一个明显的阻力，这意味着在电机，内部有短路点，所以平稳旋转是正常的。

　　2.连接正负极时，用手捻会有很大的阻力，说明线路正常。相反，里面有一个断点。

　　3.通电时观察反向火花。没有火花比较好，火花少就好，火花连成一条线就不好。如果出现环火现象，则不能使用。

　　4.直流电机运行到稳定升温后，电机地表温度不应超过80摄氏度。如果超过这个值，就意味着电机的气温上升无法通过。

　　5.当温度稳定上升时，停止机器，用万用表测量绕组电阻。一般十分之几到几欧姆。

　　6.在额定电压下，测量速度与标称速度之间的误差不应超过10%。

　　7.加1.2倍额定电压，运行2分钟，观察有无异常。

　　经过上面检查，直流电机没问题就好了。辅助：使用万用表测量换向器片之间的电压。如果两段之间有相同规律的电压，则绕组正常。
