在这种方法中，电机的平行磁场永久地连接到固定的励磁电压，但是电枢通过合适的开关装置连接在多个不同电压之一的两端，从而为电枢提供不同的电压。电枢速度将大致与这些不同的电压成比例。中间速度可以通过调节并联励磁调节器来获得。然而，这种方法并没有被广泛使用。

该系统用于需要极宽(高达10:1)和非常灵敏的速度控制的地方，如煤矿提升机、电动挖掘机、电梯以及钢厂、初轧机和造纸厂的主传动。

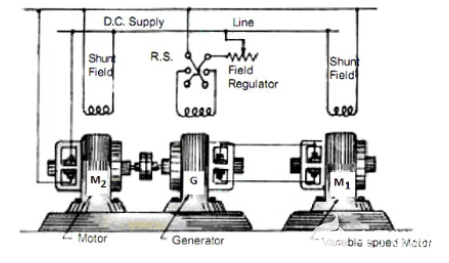

M1是主电机，需要调速。电机的磁场永久连接到DC电源线。因此，通过向电枢施加可变电压，可以获得任何期望的速度。可变电压由电动发电机组提供，该电动发电机组包括直接连接到发电机G的DC或交流电动机M..

马达M2以大致恒定的速度运转。G的输出电压直接馈给主电机M1。发电机的电压可以通过励磁调节器从零变化到最大值。通过换向开关RS使G的励磁电流方向反向，就可以使产生的电压反向，从而使M1的旋转方向反向。应该记住，电动发电机组总是朝同一个方向运转。

该系统的主要缺点是整体效率低，尤其是在轻负载下。但如前所述，它具有宽范围速度控制和从一个方向的最大值到零再到相反方向的最大值平滑加速的突出优点。
