）FC105/FC106在哪里？

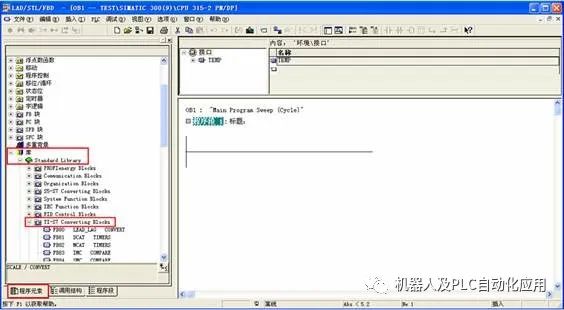

在编程界面下，在“程序元素”中的“库——> Standard Library ——> TI-S7 Converting Blocks”中可以找到，见图3.1：

图3.1

图3.2

注意：请不要使用“S5-S7 Converting Blocks”下的FC105，FC106，该路径下的功能是用于S5输入输出模板的，在S7输入输出模板上无法使用。

2) FC105功能描述

SCALE(FC105)功能接受一个整型值(IN)，并将其转换为以工程单位表示的介于下限和上限(LO_LIM和HI_LIM)之间的实型值。将结果写入OUT。SCALE功能使用以下等式：

OUT = [ ((FLOAT (IN) - K1)/(K2 - K1)) * (HI_LIM - LO_LIM)] + LO_LIM

常数K1和K2根据输入值是BIPOLAR还是UNIPOLAR设置。

●BIPOLAR：假定输入整型值介于-27648与27648之间，因此K1 = -27648.0，K2 = +27648.0

●UNIPOLAR：假定输入整型值介于0和27648之间，因此K1 = 0.0，K2 = +27648.0

如果输入整型值大于K2，输出(OUT)将钳位于HI_LIM，并返回一个错误。如果输入整型值小于K1，输出将钳位于LO_LIM，并返回一个错误。

通过设置LO_LIM > HI_LIM可获得反向标定。使用反向转换时，输出值将随输入值的增加而减小。

3)FC105的参数定义

参数	描述	数据类型	存储区	描述
EN	输入	BOOL	I、Q、M、D、L	使能输入端，信号状态为1时激活该功能。
ENO	输出	BOOL	I、Q、M、D、L	如果该功能的执行无错误，该使能输出端信号状态为1。
IN	输入	INT	I、Q、M、D、L、P、常数	欲转换为以工程单位表示的实型值的输入值。
HI_LIM	输入	REAL	I、Q、M、D、L、P、常数	以工程单位表示的上限值。
LO_LIM	输入	REAL	I、Q、M、D、L、P、常数	以工程单位表示的下限值。
BIPOLAR	输入	BOOL	I、Q、M、D、L	信号状态为1表示输入值为双极性。信号状态0表示输入值为单极。
OUT	输出	REAL	I、Q、M、D、L、P	转换的结果。
RET_VAL	输出	WORD	I、Q、M、D、L、P	如果该指令的执行没有错误，将返回值W#16#0000。对于W#16#0000以外的其它值，参见"错误信息"。

故障信息：

如果输入整型值大于K2，输出(OUT)将钳位于HI_LIM，并返回一个错误。如果输入整型值小于K1，输出将钳位于LO_LIM，并返回一个错误。ENO的信号状态将设置为0，RET_VAL等于W#16#0008。

4)FC105例子程序

如果输入I0.0的信号状态为1 (激活)，则执行SCALE功能。在本例中，整型值22将转换为介于0.0和100.0之间的实型值，并写入OUT。如I2.0的信号状态所示，该输入值为BIPOLAR。

如果该功能的执行没有错误，ENO和Q0.0的信号状态将设置为1，RET_VAL等于W#16#0000。

执行前：

IN ----------------------> MW10=22

HI_LIM ---------------> MD20=100.0

LO_LIM --------------> MD30=0.0

OUT -------------------> MD40=0.0

BIPOLAR ------------> I2.0=TRUE

执行后：

OUT ------------------> MD40=50.03978588

5) FC106功能描述

UNSCALE(FC106)功能接收一个以工程单位表示、且标定于下限和上限(LO_LIM和HI_LIM)之间的实型输入值(IN)，并将其转换为一个整型值。将结果写入OUT。UNSCALE功能使用以下等式：

OUT = [ ((IN - LO_LIM)/(HI_LIM - LO_LIM)) * (K2 - K1) ] + K1

并根据输入值是BIPOLAR还是UNIPOLAR设置常数K1和K2。

●BIPOLAR：假定输出整型值介于-27648和27648之间，因此，K1 = -27648.0，K2 = +27648.0

●UNIPOLAR：假定输出整型值介于0和27648之间，因此，K1 = 0.0，K2 = +27648.0

如果输入值超出LO_LIM和HI_LIM范围，输出(OUT)将钳位于距其类型(BIPOLAR或UNIPOLAR)的指定范围的下限或上限较近的一方，并返回一个错误。

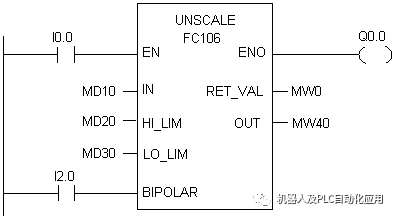

6)FC106的参数定义

参数	描述	数据类型	存储区	描述
EN	输入	BOOL	I、Q、M、D、L	使能输入端，信号状态为1时激活该功能。
ENO	输出	BOOL	I、Q、M、D、L	如果该功能的执行无错误，该使能输出端信号状态为1。
IN	输入	REAL	I、Q、M、D、L、P、常数	欲转换为整型值的输入值。
HI_LIM	输入	REAL	I、Q、M、D、L、P、常数	以工程单位表示的上限值。
LO_LIM	输入	REAL	I、Q、M、D、L、P、常数	以工程单位表示的下限值。
BIPOLAR	输入	BOOL	I、Q、M、D、L	信号状态为1表示输入值为双极性。信号状态0表示输入值为单极。
OUT	输出	INT	I、Q、M、D、L、P	转换结果。
RET_VAL	输出	WORD	I、Q、M、D、L、P	如果该指令的执行没有错误，将返回值W#16#0000。对于W#16#0000以外的其它值，参见"错误信息"。
