在STEP7 5.5中对S7-300 CPU程序的上载过程

STEP7 V5.x 上载程序

本文简要讲解在STEP7 5.5中对S7-300 CPU程序的上载过程，S7-400 CPU的上载方法与此相同，可作参考。

软件：STEP7 5.5 SP4

硬件：315-2PN/DP，PC Adapter USB A2，以太网线

注意：上载的项目仅作为备份之中，禁止修改保存

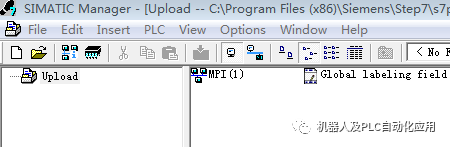

首先在STEP7中新建项目,如本例中新建项目“Upload”.根据CPU接口的不同选择用PC适配器上载还是以太网线上载

1.通过PC Adapter（PC适配器)上载

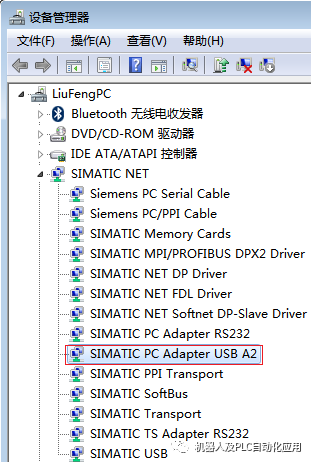

（1）连接PC Adapter至编程电脑的USB口和CPU的MPI口（也可连接DP口），电脑的设备管理器中会识别出该适配器

（2）设置PG/PC接口

在主菜单Options下拉菜单中选择Set PG/PC Interface

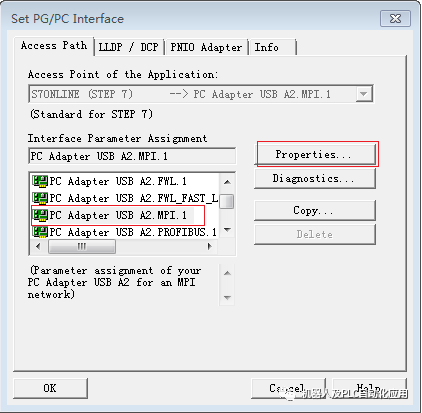

界面参数选择PC Adapter USB A2MPI.1(如连接的是DP口则选择PC Adapter USB A2 PROFIBUS.1)

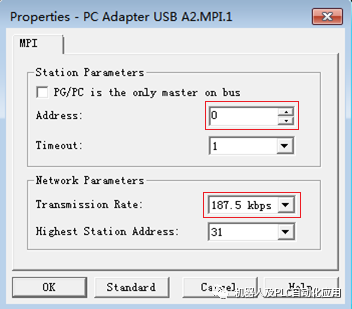

点击属性按钮可查看PC适配器的地址和波特率等参数，适配器波特率应该和CPU的硬件组态中的波特率一致，如本例中均为187.5 kpps，且适配器的MPI地址不能和CPU的MPI地址相同，如此处为0，CPU的MPI地址为2

如不清楚当前CPU的波特率及地址，也可以选择PC Adapter USB A2 Auto.1，让软件自动匹配参数，选好后点击OK

（3）上载站点

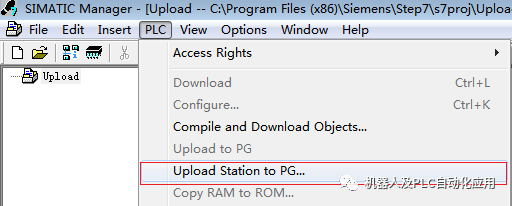

在PLC菜单中选择Upload Station to PG

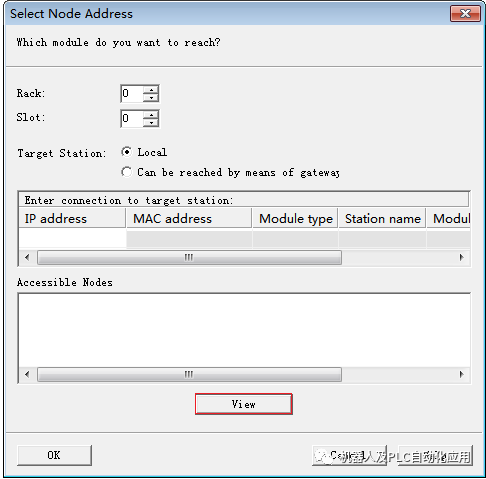

弹出的窗口中选择View按钮

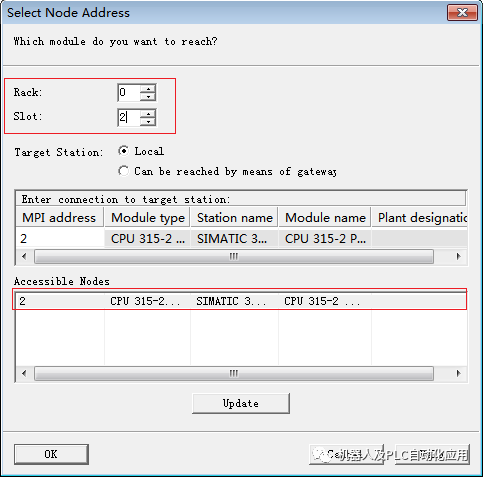

可访问的节点中会刷出当前CPU，选中该CPU，填写CPU所处的机架号和槽号，如本例子中CPU315-2PN/DP的机架号为0，槽号为2，点击OK进行上载

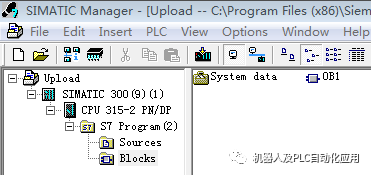

新的CPU站点被上载到Upload项目下

2.通过以太网线上载

带有以太网接口的CPU可以通过以太网线进行上载

（1）设置IP地址

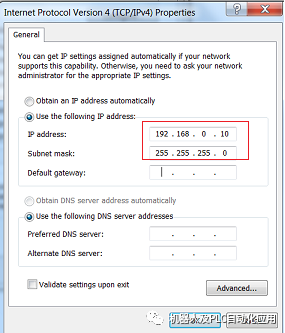

将电脑的IP地址设置到与CPU同一网段，如本例中192.168.0.10

(2)连接网线,设置PG/PC接口

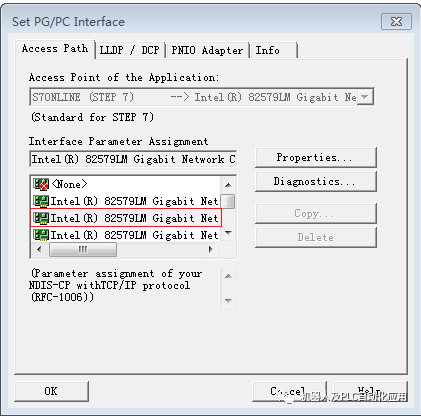

接口参数选择当前网卡.TCPIP.1,如本例中Inter(R)82579LM Gigabit Network Connection TCPIP.1

（3）上载站点

在PLC菜单中选择Upload Station to PG

弹出的窗口中选择View按钮

可访问的节点中会刷出当前CPU，选中该CPU，填写CPU所处的机架号和槽号，如本例子中CPU315-2PN/DP的机架号为0，槽号为2，点击OK进行上载

新的CPU站点被上载到Upload项目下

3.常见问题

用以太网上载，点击View按钮时无法扫描到CPU？

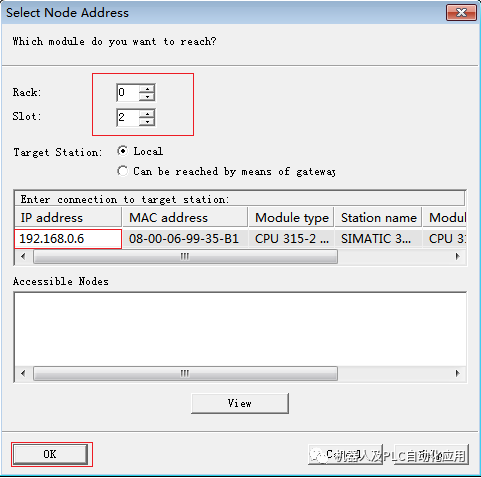

首先用电脑Ping一下CPU的以太网地址，如果能Ping通则物理连接是畅通的，这一般是由于电脑中的DCP协议出现了问题，所以无法发现CPU节点，这时可以采用直接输入CPU IP地址的方法进行上载。
