Step V5.x通过MPI接口下载程序

通过MPI（DP）接口下载

SIMATIC S7- 300 CPU均集成了MPI接口，通过这个通信口可以实现CPU与编程设备的通信。

此外，通过DP接口同样可以实现通信下载。但注意新CPU的第一次下载不能通过DP接口。

需要使用西门子专用编程电缆连接下载。根据不同型号，编程的电缆的具体连接步骤请参看如下文档：

PC Adater USB (6ES7972-0CB20-0XA0)

PC Adapter A2 (6GK1571-0BA00-0AA0)

以上编程电缆连接步骤完成后，进行下载操作。

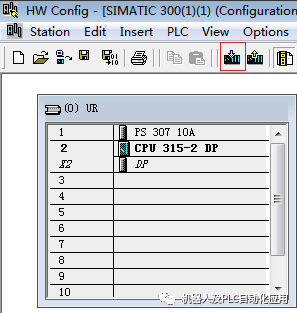

打开硬件组态，选择下载

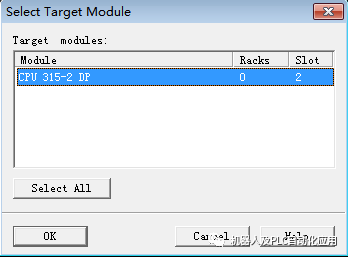

弹出的窗口中选择OK

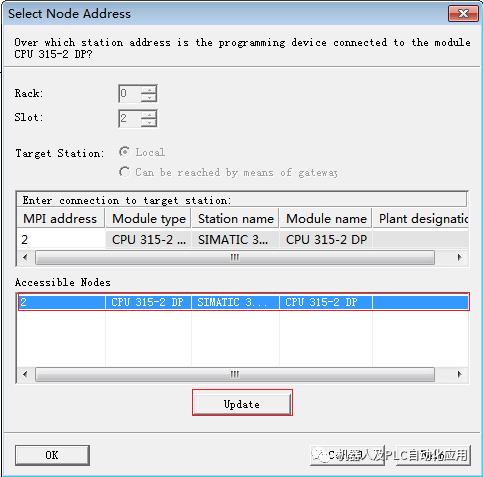

在Select Node Address窗口中点击View/Update按钮,在可访问的节点中会出现该CPU,选中该CPU点击OK即可完成硬件下载

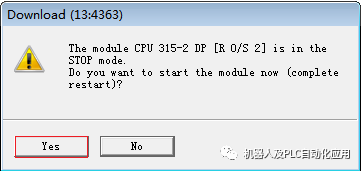

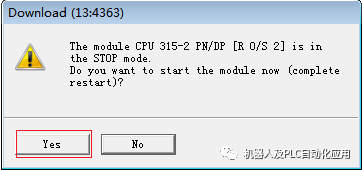

下载完成后，提示需要重启，点击Yes重启

下载程序块

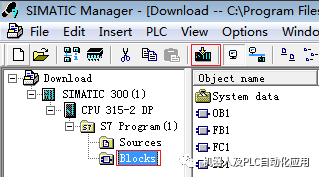

在项目树中选中Blocks，点击下载可将程序块下载至PLC

下载完程序块，最后会弹出提示框询问是否下载系统数据，系统数据即硬件组态，之前如果已经下载了硬件组态，可以选否，不再重复下载

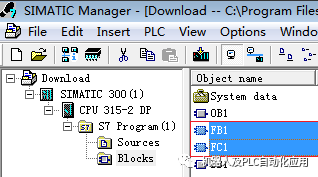

如果只想下载一个或几个程序块，可以单独对其选中进行下载，按住Ctrl或Shift选择多个程序快，如选择下载FB1和FC1

通过以太网接口下载

带有以太网接口的CPU可以通过以太网线进行下载

强烈推荐观看指导视频：如何使用以太网卡给300 CPU下载程序

（1）设置IP地址

硬件组态界面,双击PN-IO

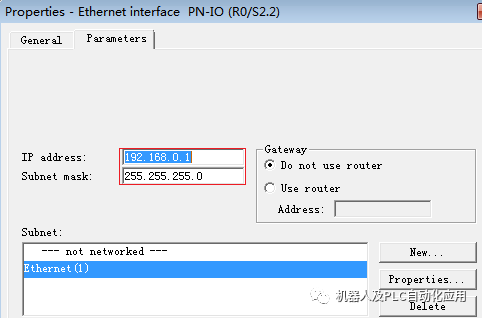

设置IP地址,与编程电脑设置在一个网段,如本例中192.168.0.1

(2)连接网线,设置PG/PC接口

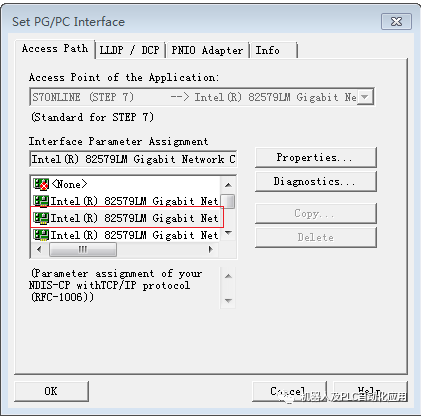

接口参数选择当前网卡.TCPIP.1,如本例中Inter(R)82579LM Gigabit Network Connection TCPIP.1

(3)下载硬件

点击下载

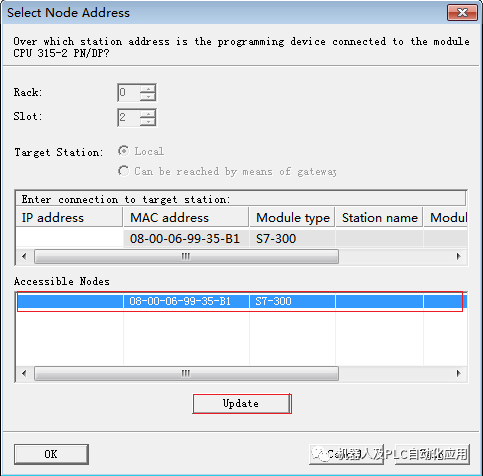

点击View/Update按钮,可访问的节点中出现该CPU,如果是第一次下载,则只有MAC地址没有IP地址,如果之前设置过IP则有IP地址。鼠标选中该CPU点击OK

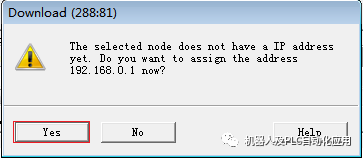

询问是否设置IP，选Yes

下载完成后，提示需要重启，点击Yes重启

下载程序块的方法与用PC适配器时的下载方法相同

选择DP接口下载时，PG/PC接口已经设置为PROFIBUS，为什么无法下载？

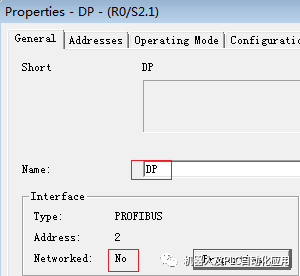

如果是新CPU，其DP口是未连网的，需要在硬件组态中将联网状态设置为Yes，方法为在硬件组态中双击DP接口，弹出属性窗口，点击Properties按钮，选择New新建一条Profibus网络，再用MPI口或以太网口将编译好的硬件组态下载下去，CPU重启后，DP接口才能使用
