如何在S7-1500和ET200SP中实现Modbus RTU主站和从站的

S7-1500与ET200SP示例

在本应用示例中，介绍了如何在 S7-1500和ET200SP 自动化系统中实现 Modbus RTU 主站和 Modbus RTU 从站的功能。

本应用演示了如何：

将 CM PtP RS422/485 HF 组态为 Modbus RTU 主站

将 ET 200SP CM PtP 组态为 Modbus RTU 从站

在 S7-1500 CPU 的程序中执行 Modbus RTU 主站和从站程序

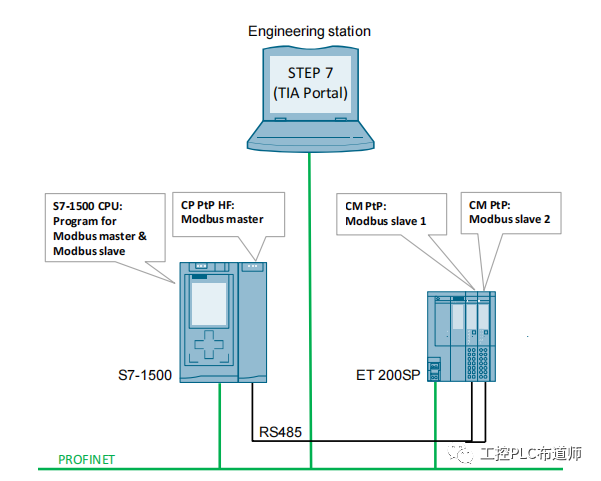

在本示例中，RTU 主站程序和 RTU 从站程序将在一个 S7-1500 CPU 中执行。在该应用示例中，Modbus RTU 主站通信模块为 S7-1500 CM PtP RS422/485 HF，Modbus RTU 从站则通过 ET 200SP 的 CM PtP 通信模块实现。这些 Modbus RTU 从站通过 ET 200SP 前端模块连接到 S7-1500 CPU 中。这样，即可轻松将两个程序部分（Modbus 主站和 Modbus 从站）分隔开来，并可根据具体应用进行调整。

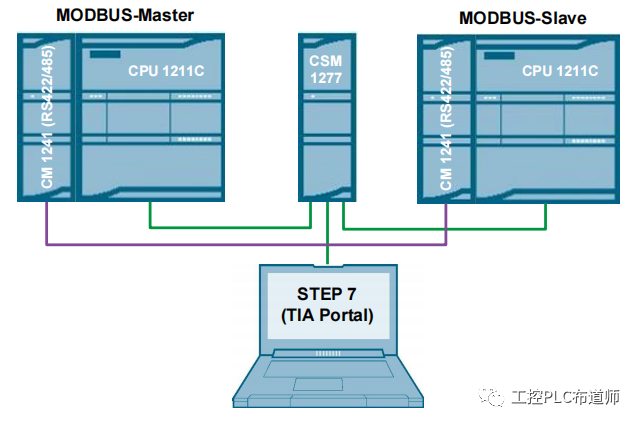

S7-1200 Modbus RTU示例

SIMATIC S7-1200 通过 CPU 扩展 RS422/485 和 RS232 接口，可以支持点对点通信。使用集成在 STEP 7 (TIA Portal)中的 MODBUS 库指令，可以定义每个通讯模块为 MODBUS 主站或 从站。如果选择 MODBUS 主站，可以通讯的对象 ：

使用 CM 1241 RS232 通讯模块只能与一个从站通讯 ( 由于物理限制 ) 。

允许最多与 10 个从站使用 RS422通讯 ( 使用 CM 1241 RS422/RS485)。

允许最多与 32 个从站使用 RS485通讯(使用 CM 或者 CB 1241 RS485 )。
