分享一下运动控制卡之ECIO系列IO卡的用法

今天，给大家分享一下运动控制卡之ECIO系列IO卡的用法，C#语言进行ECI IO卡的开发以及测试多个IO读写的交互速度。

01 ECI0032/ECI0064 IO卡硬件介绍

1.功能介绍

ECI0032/ECI0064等ECI0系列运动控制卡支持以太网、RS232通讯接口和电脑相连，接收电脑的指令运行，可以通过CAN总线连接各个扩展模块，从而扩展输入输出点数。

ECI0032/ECI0064等ECI0系列采用了优化的网络通讯协议，可以实现实时的逻辑控制和IO状态的监控。

ECI0032/ECI0064等ECI0系列IO卡的应用程序可以使用VC，VB，VS，C++，C#等软件开发，程序运行时需要动态库zmotion.dll，调试时可以将ZDevelop软件同时连接控制器，从而方便调试、方便观察。

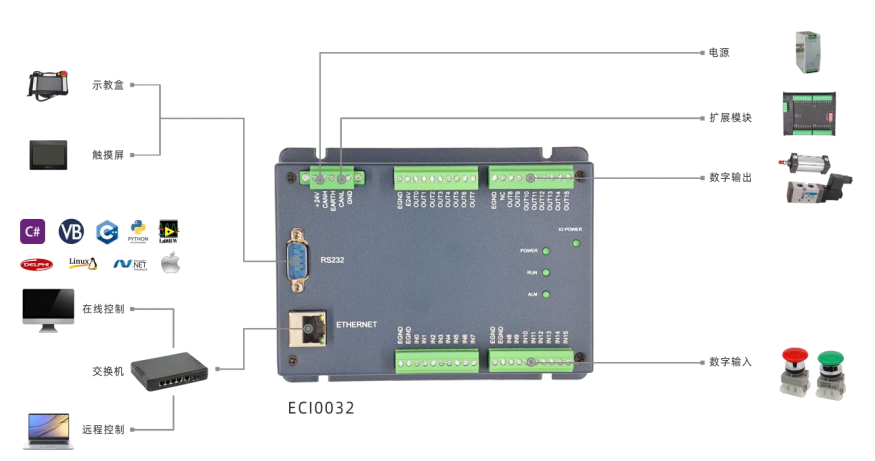

ECI0032系统架构图

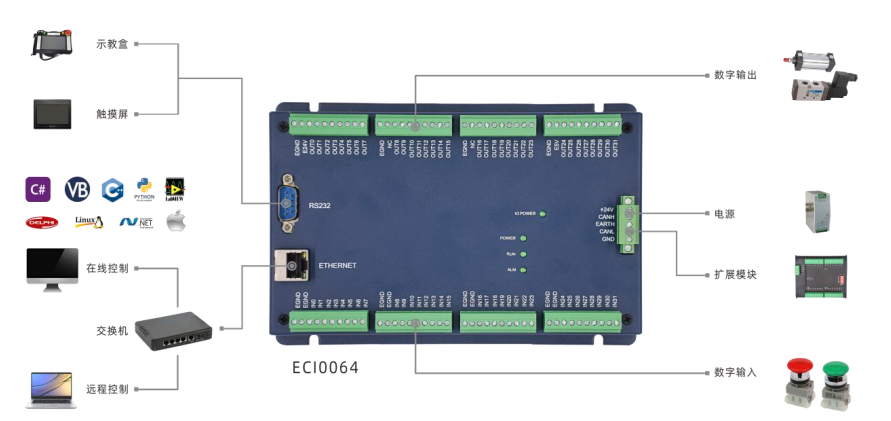

ECI0064系统架构图

2.硬件接口

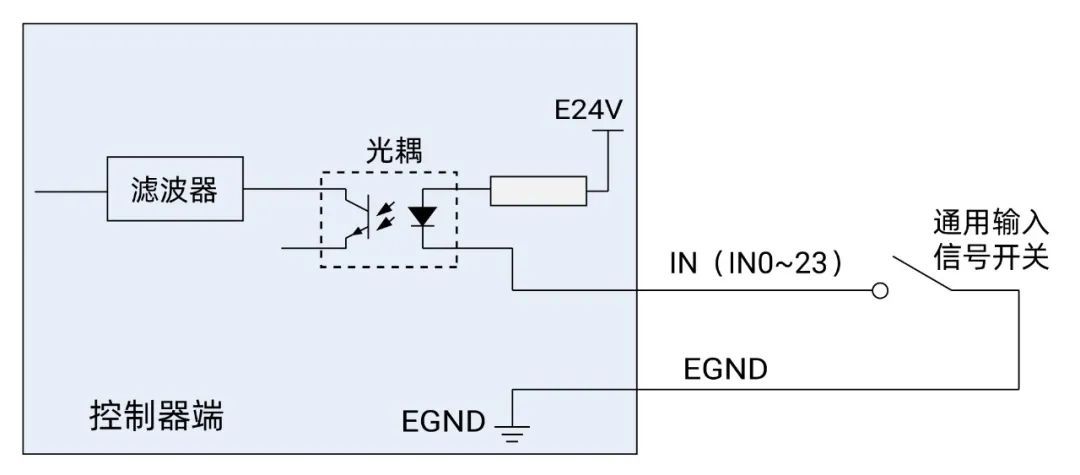

通用输入口电路图

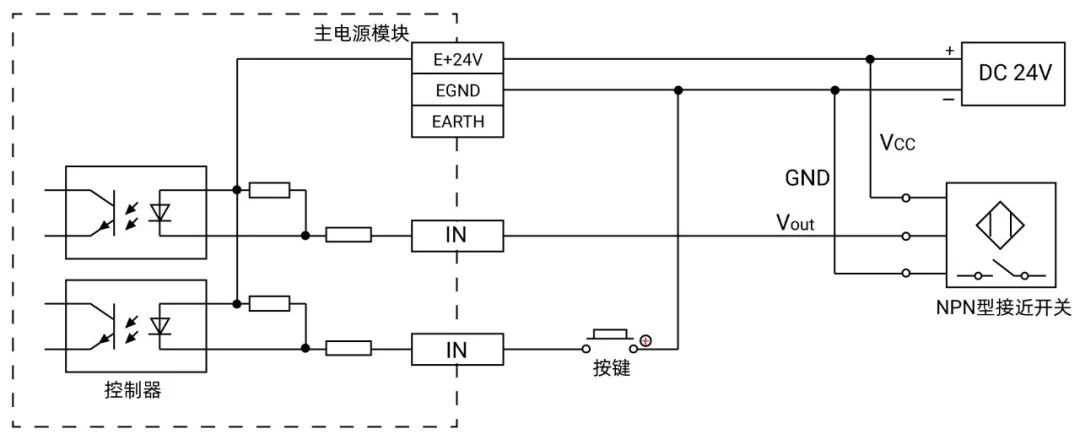

通用输入口接线参考图

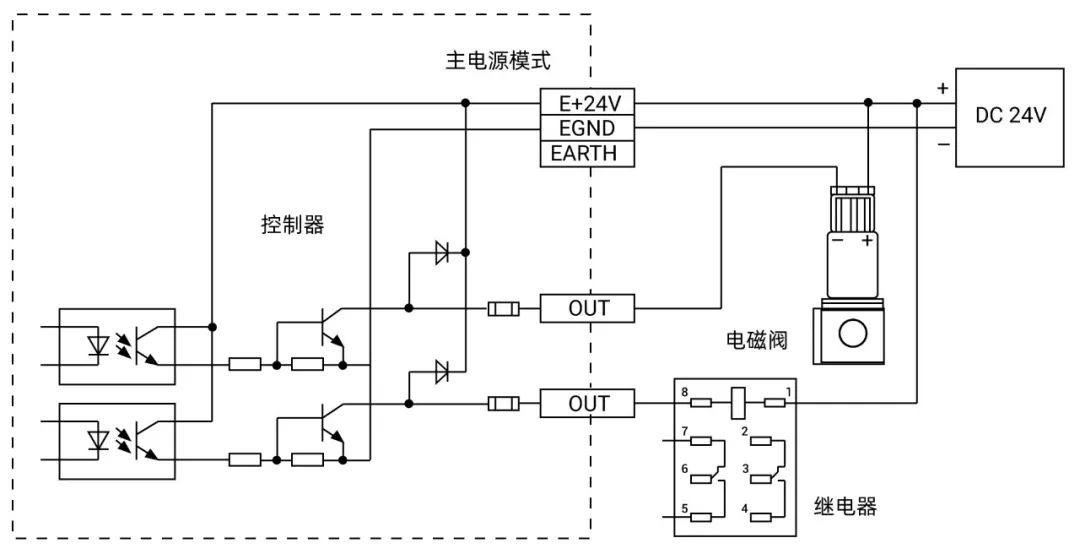

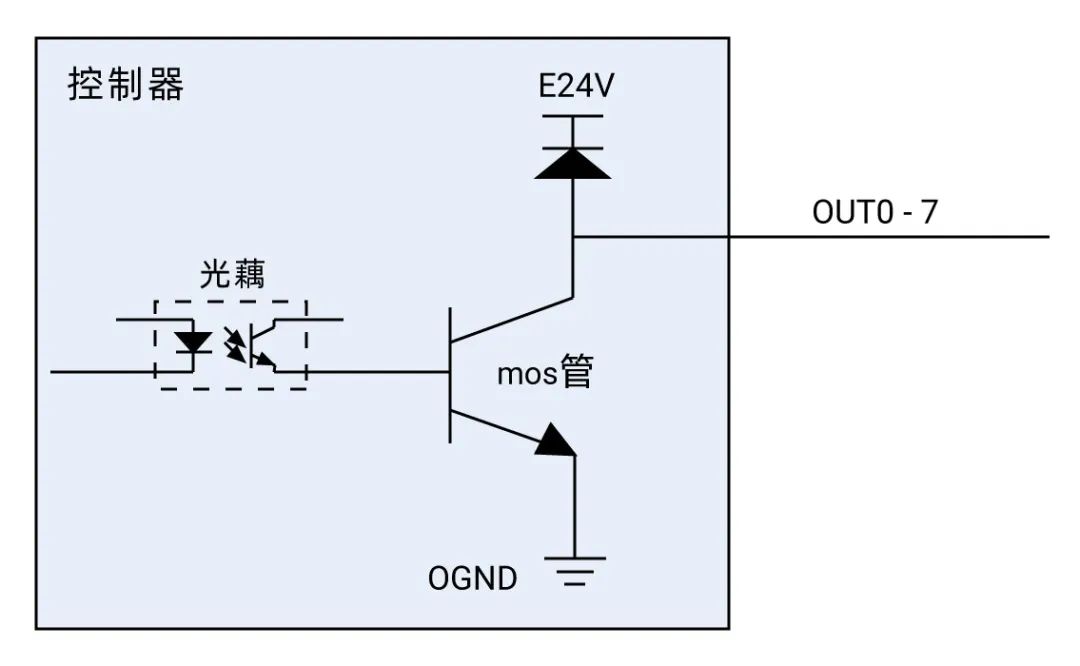

通用输出口电路图

通用输出口接线参考图

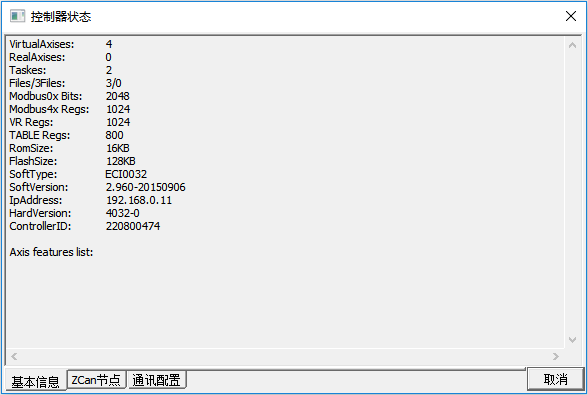

3.控制器基本信息

02 C#语言进行ECI IO卡的开发

（一）新建WinForm项目并添加函数库

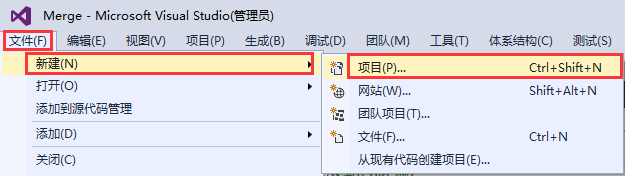

1.在VS2015菜单“文件”→“新建”→“项目”，启动创建项目向导。

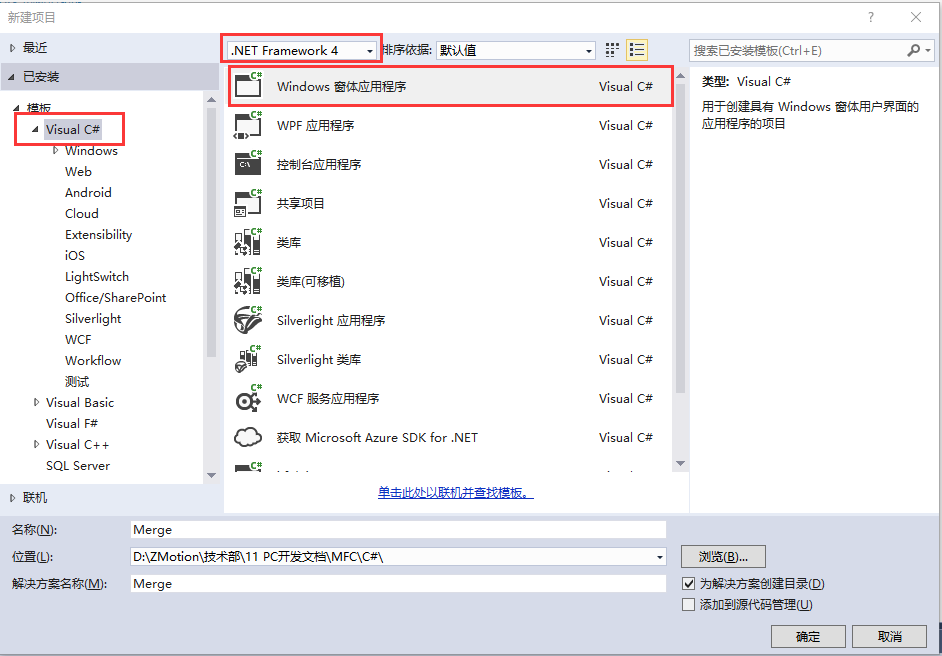

2.选择开发语言为“Visual C#”和.NET Framework 4以及Windows窗体应用程序。

3.找到厂家提供的光盘资料里面的C#函数库，路径如下（64位库为例）。

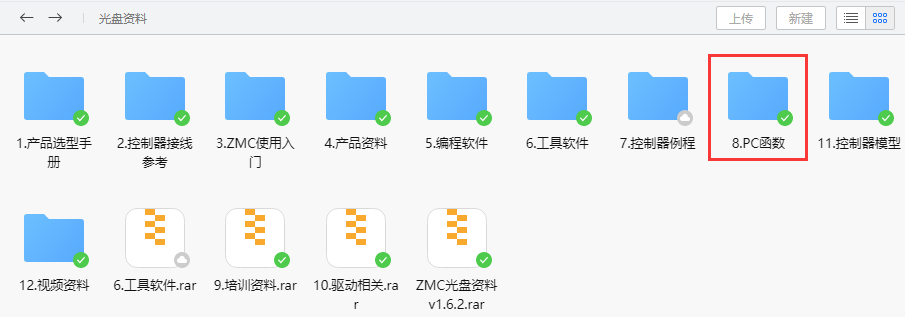

1）进入厂商提供的光盘资料找到“8.PC函数”文件夹，并点击进入。

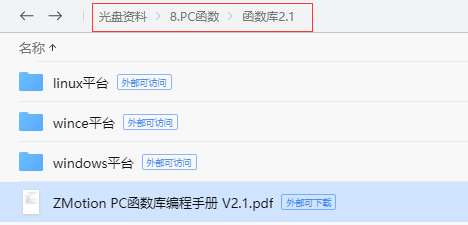

2）选择“函数库2.1”文件夹。

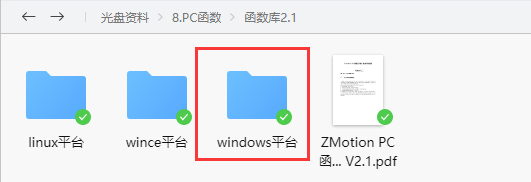

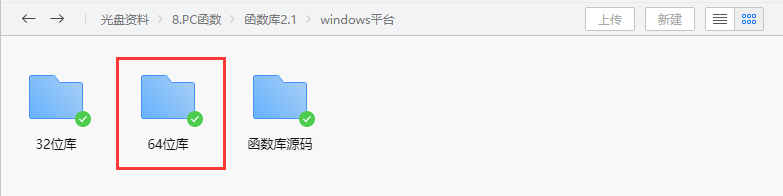

3）选择“Windows平台”文件夹。

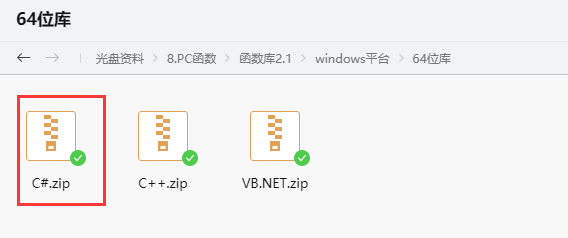

4）根据需要选择对应的函数库，这里选择64位库。

5）解压C#压缩包,里面有C#对应的函数库。

6）函数库具体路径如下。

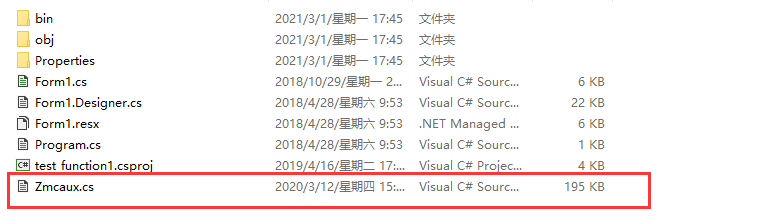

4.将厂商提供的C#的库文件以及相关文件复制到新建的项目中。

1）将zmcaux.cs文件复制到新建的项目里面中。

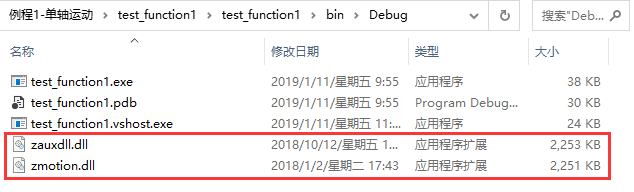

2）将zaux.dll和zmotion.dll文件放入bindebug文件夹中。

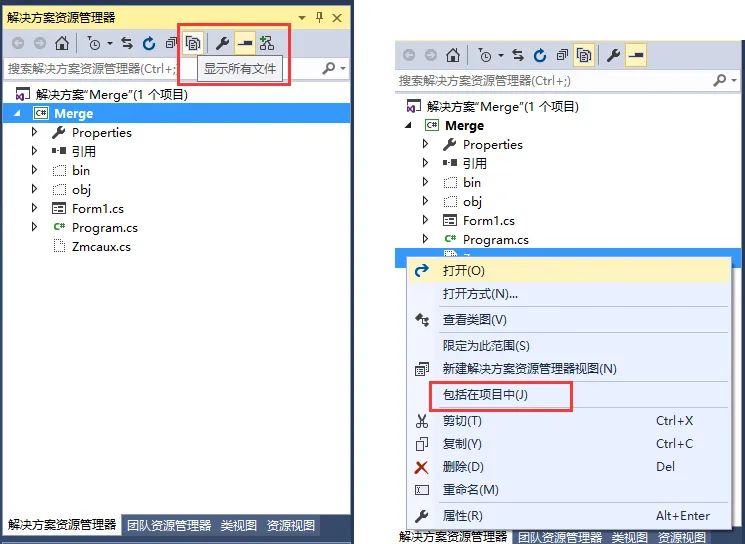

5.用vs打开新建的项目文件，在右边的解决方案资源管理器中点击显示所有文件，然后鼠标右击zmcaux.cs文件，点击包括在项目中。

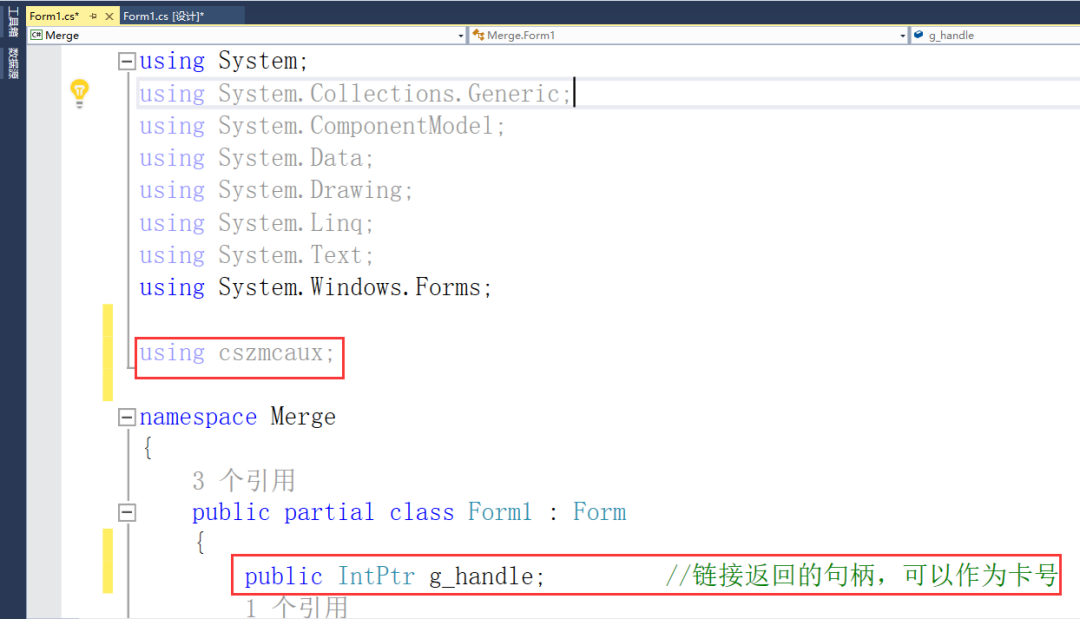

6.双击Form1.cs里面的Form1，出现代码编辑界面，在文件开头写入using cszmcaux，并声明控制器句柄g_handle。

7.至此，项目新建完成，可进行C#项目开发。

（二）PC函数介绍

1.PC函数手册可在光盘资料查看，具体路径如下。

2.链接控制器，获取链接句柄。

3.快速读取多个输入口当前状态接口说明。

4.快速读取多个输出口当前状态接口说明。

03 C#快速读取多个IO状态测试例程

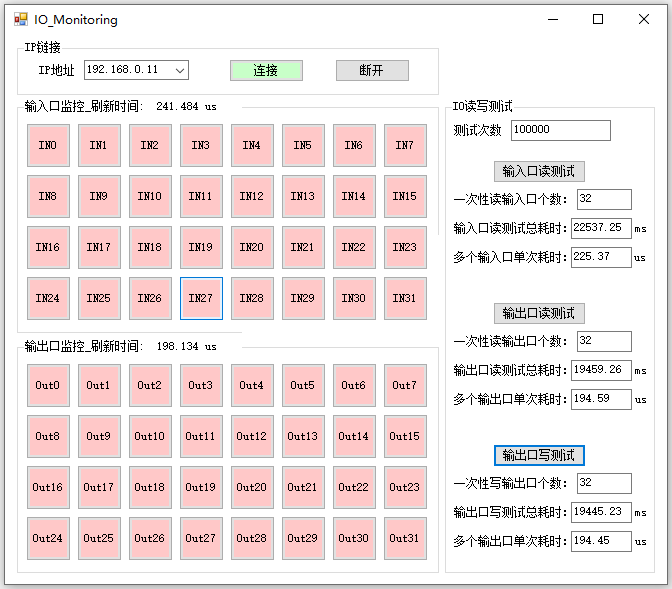

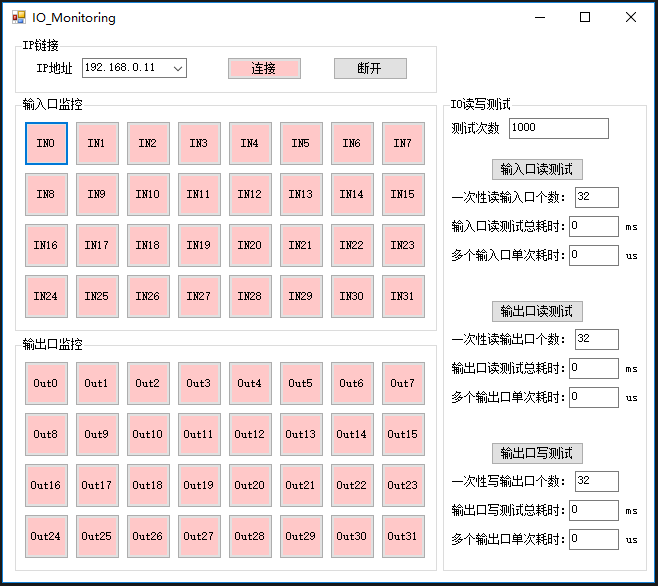

1.例程界面

2.相关代码

①链接按钮的事件处理函数中调用链接控制器的接口函数ZAux_OpenEth（），与控制器进行链接,链接成功后启动定时器1监控控制器的IO状态。

//链接控制器
private void LinkButton_Click(object sender, EventArgs e)
{
    zmcaux.ZAux_OpenEth(IP_comboBox.Text, out g_handle);
    if (g_handle != (IntPtr)0)
    {
        // MessageBox.Show("控制器链接成功!", "提示");
        timer1.Enabled = true;
        LinkButton.BackColor = Color.FromArgb(200, 255, 200);
    }
    else
    {
        MessageBox.Show("控制器链接失败，请检测IP地址!", "警告");
        LinkButton.BackColor = Color.FromArgb(255, 200, 200);
    }
}

②通过定时器1监控控制器的IO状态。

//定时器更新IO信息
private void timer1_Tick(object sender, EventArgs e)
{
    int j, k;
    int TestNum = 50;
    //快速读取输入口状态接口时间测试
    byte[] InState = new byte[4];
    DateTime beforeDT = System.DateTime.Now;
    for (int count = 0; count < TestNum; count++)
    {
        zmcaux.ZAux_GetModbusIn(g_handle, 0, 32, InState);
        for (int i = 0; i < 32; i++)
        {
            j = i / 8;
            k = i % 8;
            if (((InState[j] >>k)&1)==1)
{
InStatus[i].BackColor=Color.FromArgb(200,255,200);
}
else
{
InStatus[i].BackColor=Color.FromArgb(255,200,200);
}
}
}
DateTimeafterDT=System.DateTime.Now;
//计算beforeDT与afterDT的时间差
TimeSpants=afterDT-beforeDT;
InMoitoring.Text="输入口监控_刷新时间:"+(ts.TotalMilliseconds*1000/TestNum).ToString()+"us";
//快速读取输出口状态接口时间测试
byte[]OutState=newbyte[4];
DateTimebeforeDTOP=System.DateTime.Now;
for(intcount=0;count< TestNum; count++)
    {
        zmcaux.ZAux_GetModbusOut(g_handle, 0, 32, OutState);
        for (int i = 0; i < 32; i++)
        {
            j = i / 8;
            k = i % 8;
            if (((OutState[j] >>k)&1)==1)
{
    OutStatus[i].BackColor=Color.FromArgb(200,255,200);
}
else
{
OutStatus[i].BackColor=Color.FromArgb(255,200,200);
}
}
}
DateTimeafterDTOP=System.DateTime.Now;
//计算beforeDTOP与afterDTOP的时间差
ts=afterDTOP-beforeDTOP;
OutMoitoring.Text="输出口监控_刷新时间:"+(ts.TotalMilliseconds*1000/TestNum).ToString()+"us";
}

③多个输入口状态读取速度测试函数。

//多个输入口状态读取交互速度测试
private void ReadInTest_Click(object sender, EventArgs e)
{
intj,k;
inttestNum=Convert.ToInt32(TestNum.Text.ToString());
intreadInNum=Convert.ToInt32(ReadInNum.Text.ToString());
//快速读取输入口状态接口时间测试
byte[]InState=newbyte[4];
DateTimebeforeDT=System.DateTime.Now;
for(intcount=0;count< testNum; count++)
    {
        zmcaux.ZAux_GetModbusIn(g_handle, 0, readInNum, InState);
        if (count % 100 == 0)
        {
            for (int i = 0; i < 32; i++)
            {
                j = i / 8;
                k = i % 8;
                if (((InState[j] >>k)&1)==1)
{
InStatus[i].BackColor=Color.FromArgb(200,255,200);
}
else
{
InStatus[i].BackColor=Color.FromArgb(255,200,200);
}
}
}
}
DateTimeafterDT=System.DateTime.Now;
//计算beforeDT与afterDT的时间差
TimeSpants=afterDT-beforeDT;
//总耗时ms
ReadInTotTime.Text=ts.TotalMilliseconds.ToString("0.00");
//平均耗时us
ReadInTime.Text=(ts.TotalMilliseconds*1000/testNum).ToString("0.00");
}

④多个输出口状态读取速度测试函数。

//多个输出口状态读取交互速度测试
private void ReadOutTest_Click(object sender, EventArgs e)
{
    int j, k;
inttestNum=Convert.ToInt32(TestNum.Text.ToString());
intreadOutNum=Convert.ToInt32(ReadOutNum.Text.ToString());
//快速读取输入口状态接口时间测试
byte[]OutState=newbyte[4];
DateTimebeforeDT=System.DateTime.Now;
for(intcount=0;count< testNum; count++)
    {
        zmcaux.ZAux_GetModbusOut(g_handle, 0, readOutNum, OutState);
        if (count % 100 == 0)
        {
            for (int i = 0; i < 32; i++)
            {
                j = i / 8;
                k = i % 8;
                if (((OutState[j] >>k)&1)==1)
{
OutStatus[i].BackColor=Color.FromArgb(200,255,200);
}
else
{
OutStatus[i].BackColor=Color.FromArgb(255,200,200);
}
}
}
}
DateTimeafterDT=System.DateTime.Now;
//计算beforeDT与afterDT的时间差
TimeSpants=afterDT-beforeDT;
//总耗时ms
ReadOutTolTime.Text=ts.TotalMilliseconds.ToString("0.00");
//平均耗时us
ReadOutTime.Text=(ts.TotalMilliseconds*1000/testNum).ToString("0.00");
}

⑤多个输出口状态设置速度测试函数。

//多个输出口状态设置交互速度测试
private void WriteOutTest_Click(object sender, EventArgs e)
{
inttestNum=Convert.ToInt32(TestNum.Text.ToString());
intwriteOutNum=Convert.ToInt32(WriteOutNum.Text.ToString());
//快速读取输入口状态接口时间测试
byte[]OutState=newbyte[4];
DateTimebeforeDT=System.DateTime.Now;
for(intcount=0;count< testNum; count++)
    {
        zmcaux.ZAux_GetModbusOut(g_handle, 0, writeOutNum, OutState);
    }
    DateTime afterDT = System.DateTime.Now;
    //计算beforeDT与afterDT的时间差
    TimeSpan ts = afterDT - beforeDT;
    //总耗时 ms
    WriteOutTolTime.Text = ts.TotalMilliseconds.ToString("0.00");
    //平均耗时 us
    WriteOutTime.Text = (ts.TotalMilliseconds * 1000 / testNum).ToString("0.00");
}

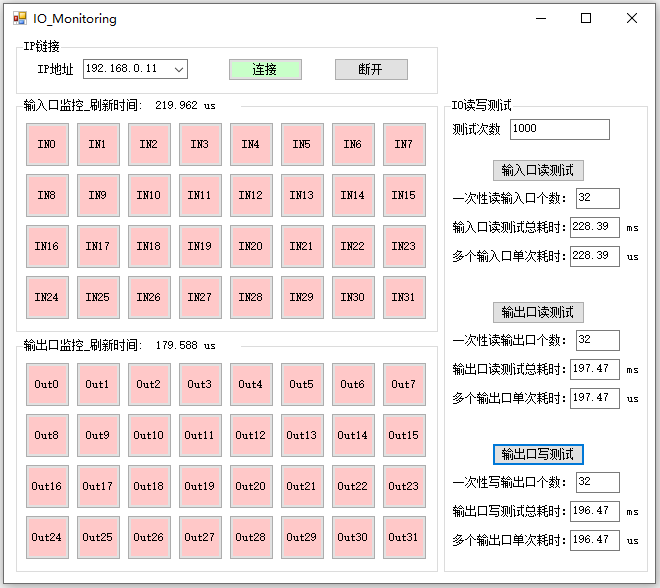

（1）32个输入输出口读写1000次，交互速度测试结果。

（2）32个输入输出口读写1W次，交互速度测试结果。

（3）32个输入输出口读写10W次，交互速度测试结果。

（4）32个输入输出口定时器实时交互的测试结果演示。

04 分析与结论

以上分别是对32个输入口的读速度、32个输出口的读速度以及32个输出口的写速度进行测试，从上面的运行效果图的数据显示来看，无论是输入口还是输出口，它们的交互速度都保持在200us左右。

当测试次数从1000次增加到1W次，甚至10W次时，交互速度依旧保持在200us左右。测试效果十分稳定。测试数据如下表所示：
