西门子PLC实现两灯交替闪烁的两种编程法

今天给大家说一个西门子案例——西门子S7-200SMART PLC怎么实现两灯交替闪烁

我们先来看看这个案例的具体要求：

使用定时器Q0.0和Q0.1，当按下启动按钮时Q0.0亮，1秒后Q0.0灭，同时Q0.1亮，再过两秒后Q0.1灭。以此循环，直到按下停止按钮，Q0.0和Q0.1全灭

首先画时序图。再用定时器加比较的方法会把很多复杂的东西简单化

时序图就是表示地址或变量根据时间的变化而变化的图形

整个占用的时间为3秒，需要用到100毫秒定时器

设：定时器的当前值为X，0≦X﹤10的时候，Q0.0亮；当10≦X﹤30时，Q0.1亮。

接下来就是循环的问题，循环就是用最后一个状态作为第一个状态的启动条件。

定时器PT值为3秒（数值计作30），使用TNO接通延时定时器，当当前值=设定值，状态输出为1时，即定时器状态位T37=1时，就去复位定时器，再从0开始，这个就是自复位，就是自己复位自己，到了3秒就从0开始。

最后梳理下编写程序的思路：

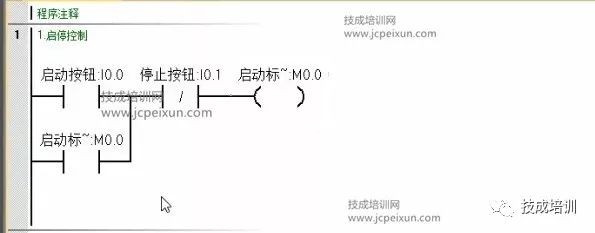

1、  启停控制——输出启动标志位，输出为1，并保持（自锁）

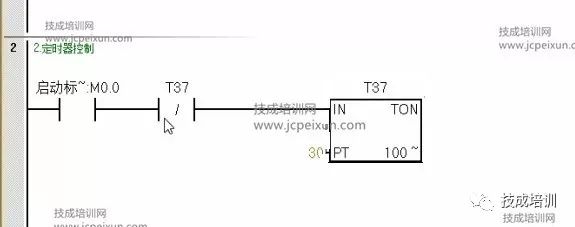

2、  定时器控制——用启动标志位去接通定时器，让其工作

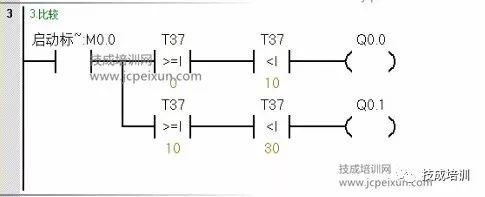

3、  比较——0-1秒Q0.0输出，1-3秒Q0.1输出

于是程序如图：

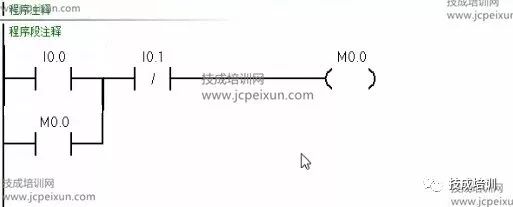

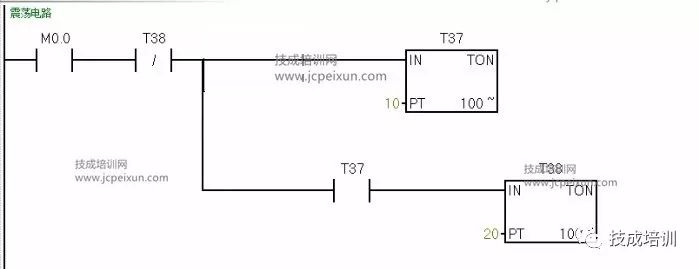

此外还有第二种方法哦，会使用到震荡电路（闪烁电路）以及两个定时器交替控制，一个控制接通时间，一个控制断开时间，一起来看看。
