一文浅析正交上下变频

时间:2023-01-31 09:21

人气:

作者:admin

标签: 变频器  ASK  混频  逻辑电路

导读:一文浅析正交上下变频-变频器电路系统主要由基带数据生成模块(pcm.v)、ASK调制模块(ask_mod.v) 、按键消抖模块(keyskew.v)、上变频器模块(duc.v)、下变频器模块(ddc.v)和选择控制逻...

1 运行平台

硬件:CRD500数字信号处理板

系统:win7/64;win7/32;win10/64

软件:Quartus/ModelSimSE/Verilog/Matlab

2 主要功能及性能指标

1) 输入端

  基带数据码率:195.3125kbps

  载波频率:1MHz

  调制方式:单频信号或2ASK调制信号

2) 输出端

  采样频率:50MHz

  载波频率:1.5MHz(上变频)或500kHz(下变频)

3 程序结构框图说明


变频器电路系统主要由基带数据生成模块(pcm.v)、ASK调制模块(ask_mod.v) 、按键消抖模块(keyskew.v)、上变频器模块(duc.v)、下变频器模块(ddc.v)和选择控制逻辑电路组成。

基带数据生成模块生成的原始数据(195.3125kbps)送至ASK调制模块进行ASK调制(载波频率为1MHz)。调制后的数据一路直接经开发板的DA/滤波/运放电路转换成模似信号送出。

调制数据同时送至上下变频器模块完成信号的上下变频处理。

选择控制逻辑用于根据按键信号的状态输出单频信号、ASK调制信号、上变频后的信号或下变频后的信号。按键消抖电路确保每按一次键,输出状态仅改变一次。

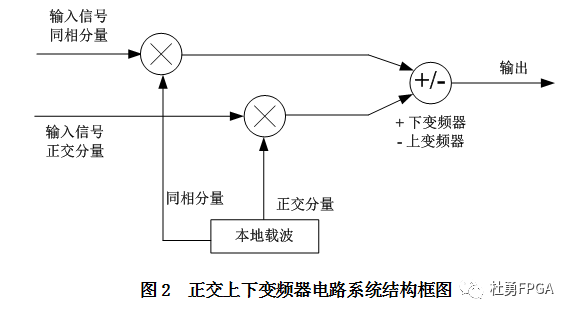

程序中的变频器采用正交混频电路,其工作原理如图2所示。



输入的两路同相及正交信号,与本地载波信号的同相及正交信号分别相乘,对相乘后的信号进行加运算即得到上变频信号,进行减运算即得到下变频信号。

例如,输入信号载波频率为1MHz,本地载波信号频率为500kHz,则上变频后的信号为1.5MHz,下变频的信号为500kHz。







审核编辑:刘清
