SIMATIC S7-1500 PLC信号模块（2）

电工知识—SIMATICS7-1500 PLC信号模块（2）

数字量输出模块：

数字量输出模块将SIMATIC S7-1500PLC内部的信号转换成过程需要的电平信号输出，下面以输出模块（6ES7522-1BF00-0AB0）为例子。

数字量输出模块可以驱动继电器、电磁阀和信号灯等负载，主要有三类。

1、晶体管输出

只能接直流负载，响应速度最快。晶体管输出的数字量模块（6ES7522-1BF00-0AB0）的接线如下图所示：

有8个点输出，4个点为一组，输出信号为高电平有效，即PNP输出。负载电源只能是直流电。

2、晶闸管输出（可控硅）

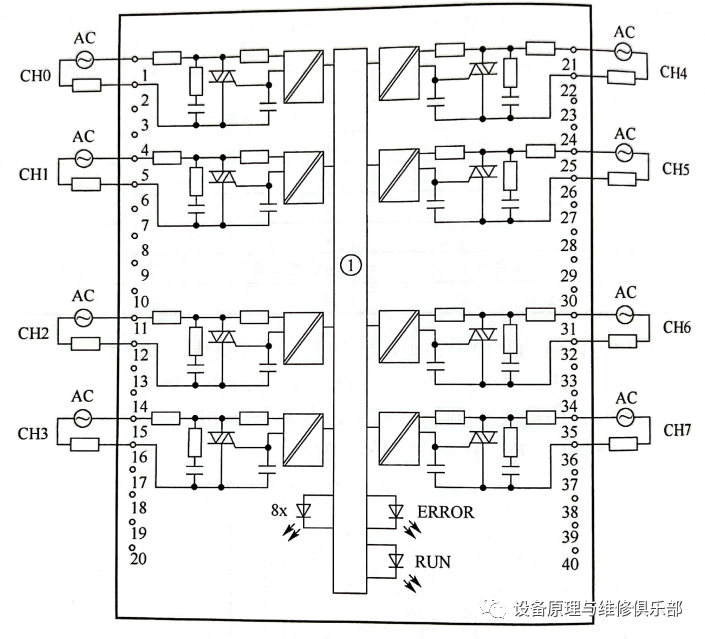

接交流负载，响应速度较快，应用较少；晶闸管输出的数字量模块（6ES7522-5FF00-0AB0）的接线图如下图所示：

有8个点输出，每个点为单组一组，输出信号为交流信号，即负载电源只能是交流电。

3、继电器输出

接交流和直流负载的，响应速度最慢，但应用广泛，继电器输出的数字量模块（6ES7522-5HF00-0AB0）的接线图如下图所示：

有8个点输出，每个点为单组一组，输出信号为继电器的开关触点，所以其负载电源可以是直流电或交流电，通常交流电压不大于230V。

注意：此模块的提供电源是直流24V。
