利用PLC-Recorde软件对三菱各型PLC进行录波的操作方

PLC数据和状态的连续记录，可以为历史数据采集、时序分析和故障追踪等提供便利(可参考文章《PLC的时序和调试工具》、《用PLC录波排除控制系统疑难故障的方法》。三菱官方软件并无录波功能，可以采用第三方的专业采集软件来进行弥补。专业采集软件以国外的居多，比如大家熟悉的PLC-ANALYZER、IBA等，价格较高，无法免费使用。国内的PLC-Recorder，免费功能强大，入门简单。下面将简单介绍一下利用该软件对三菱各型PLC进行录波的操作方法。

一、配置和采集

1、通道配置

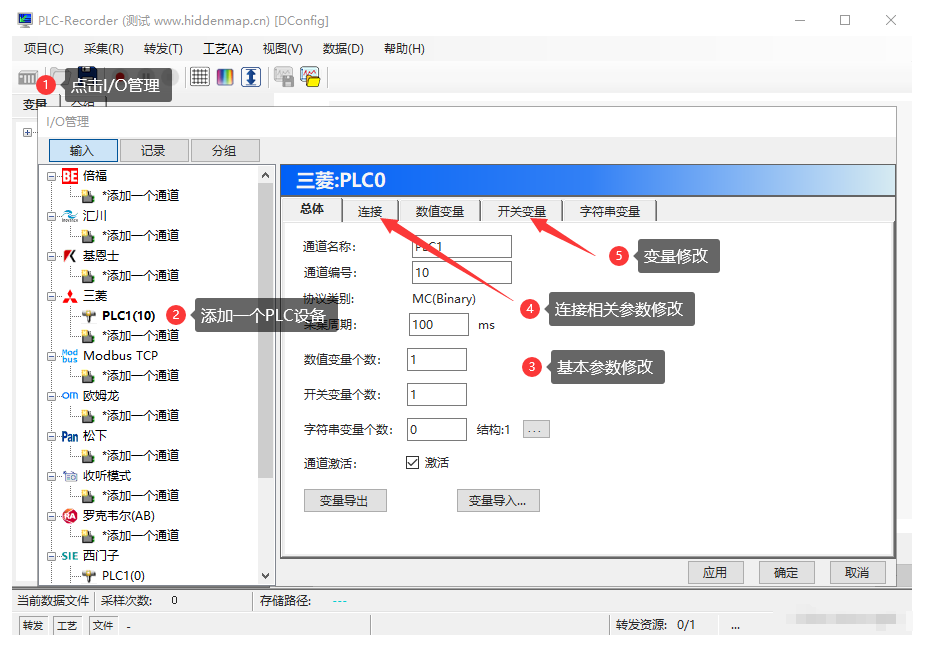

通道就是需要访问的PLC设备，此处可以创建多达16个PLC设备，同时进行记录。点击按钮1可以调出I/O配置的画面，进行数据采集和存储相关的各种配置。在“总体”和“连接”的表单里，可以输入IP地址，PLC类型、CPU的位置(其中每种PLC都有自己的默认参数，如无特殊需要，不要修改。)、采集周期、是否激活(是否投入录波)等。

2、变量配置

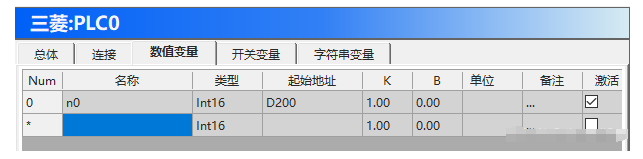

在通道的配置界面里，有“数值变量”、“开关变量”和“字符串变量”三种类型的变量的三个表单。

在变量配置的界面里，可以为每种类型的变量进行单个或者多个的变量操作(操作技巧视频)，变量可以激活(纳入采集)或者不激活(不采集)。

可采集的地址区间与PLC的型号有关，M、X、Y、D、S、R、TS、TN、CN、CS等是几乎所有PLC都支持的(具体请参考手册)，在起始地址栏内，有地址格式的动态提示(鼠标放地址框里，会自动提示)。

3、存储设置

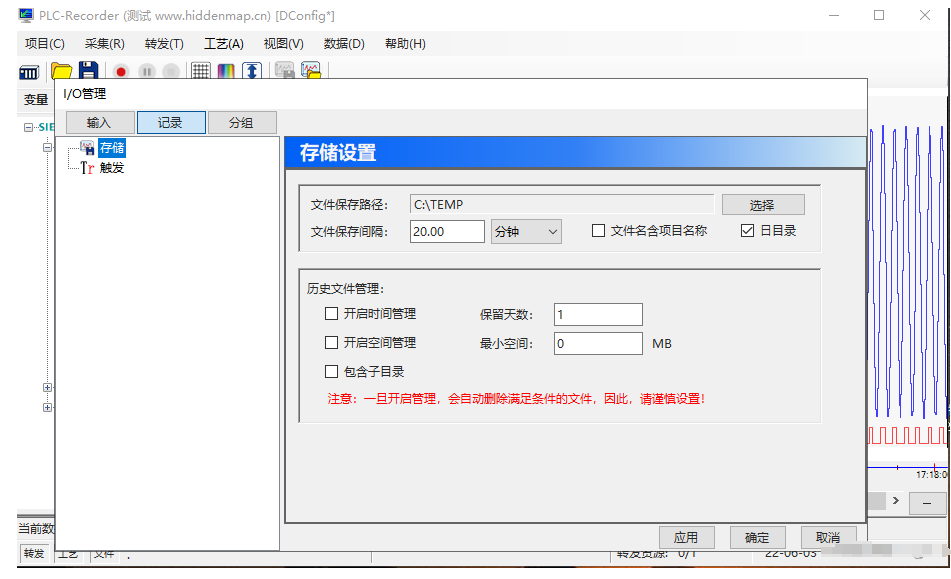

在存储设置界面可以设置文件存储路径、间隔等，并可以启用历史文件管理功能。

4、触发设置

可以设置启动采集和停止采集的各种模式和条件，也可以进行循环录波(需要授权)，用于逐个产品的记录。

5、分组功能

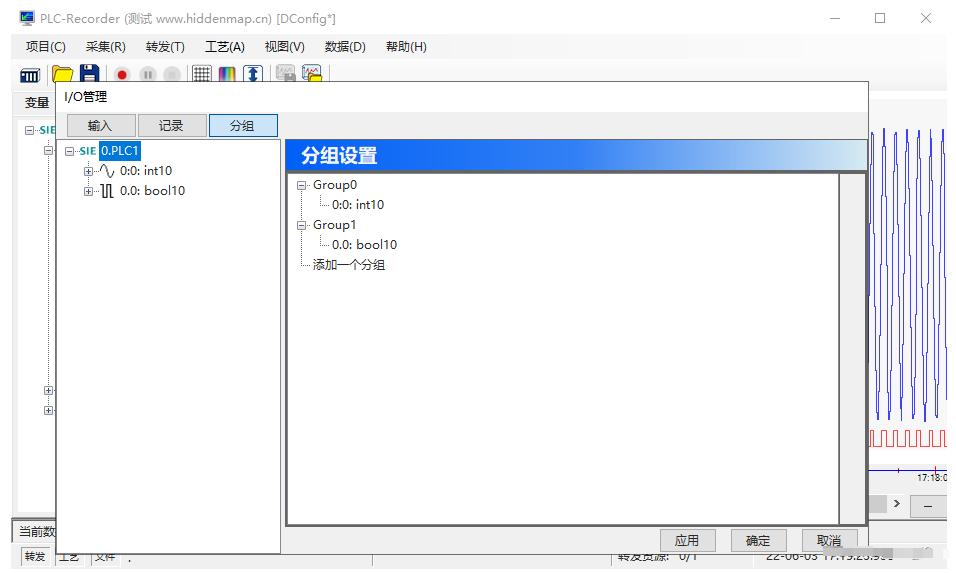

当变量较多时，可以通过分组的方式进行关注组合，并可以在波形查看时进行批量操作(以西门子为例)。

6、启动录波(采集)

在配置好通道和变量后，即可启动录波(点击带有红点的按钮)，主界面上各区域的简单说明见红色文字(以西门子为例)。

启动录波后，软件将首先与PLC建立连接，然后逐个变量检查是否可以访问，如果遇到错误，会进行提醒，并终止连接。如果检查无误，将开始连续记录。红圈的位置将显示当前未存储的采样次数(在时间到后，将存储入磁盘，并重新计数)。下方的加减按钮可以调整实时曲线的显示范围。再次点击红点按钮后，即可停止采集，最后未存储的数据将被存入磁盘，并进行完整显示。

注意：PLC的配置修改，可能需要进行断电重启才能生效。

二、离线波形的使用

可以通过离线分析软件Ana查看历史波形，并进行分析、搜索、标记、导出等各种操作。

1、显示区域控制

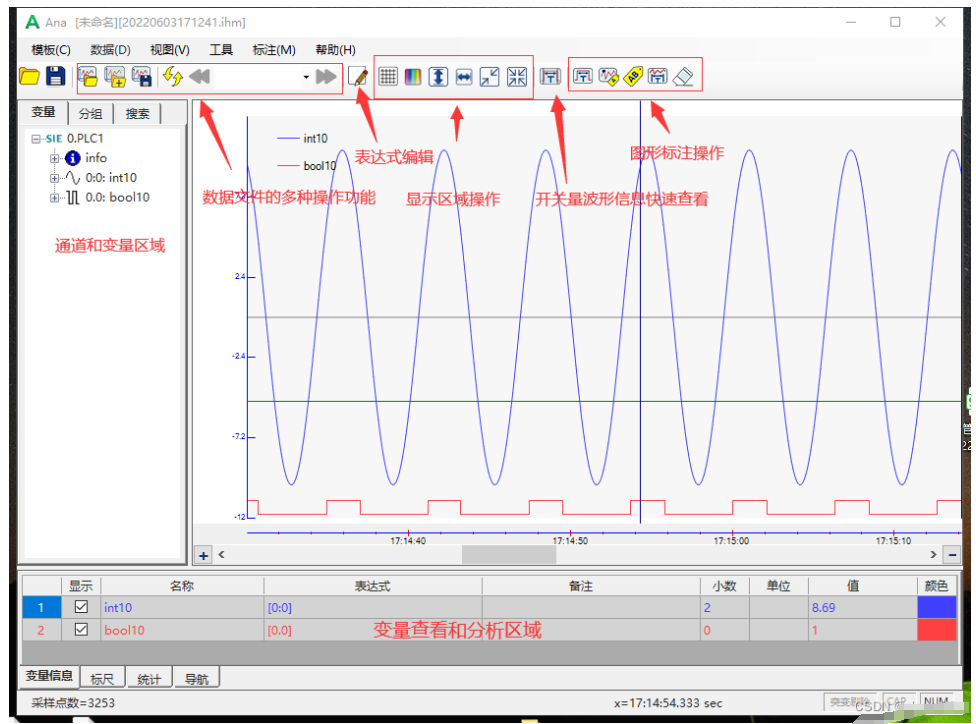

可以进行分析模板操作、数据文件操作、网格显示、曲线区域操作、实时统计等多种操作。

2、波形标注

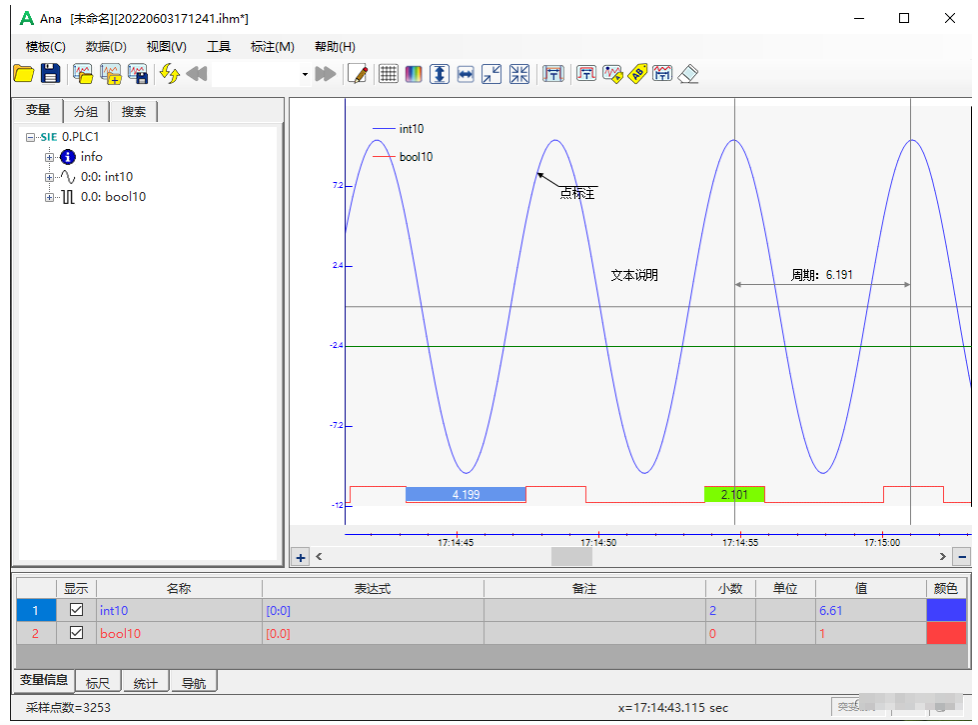

可以为波形进行时段、脉宽、数据点等标注：

3、数值搜索

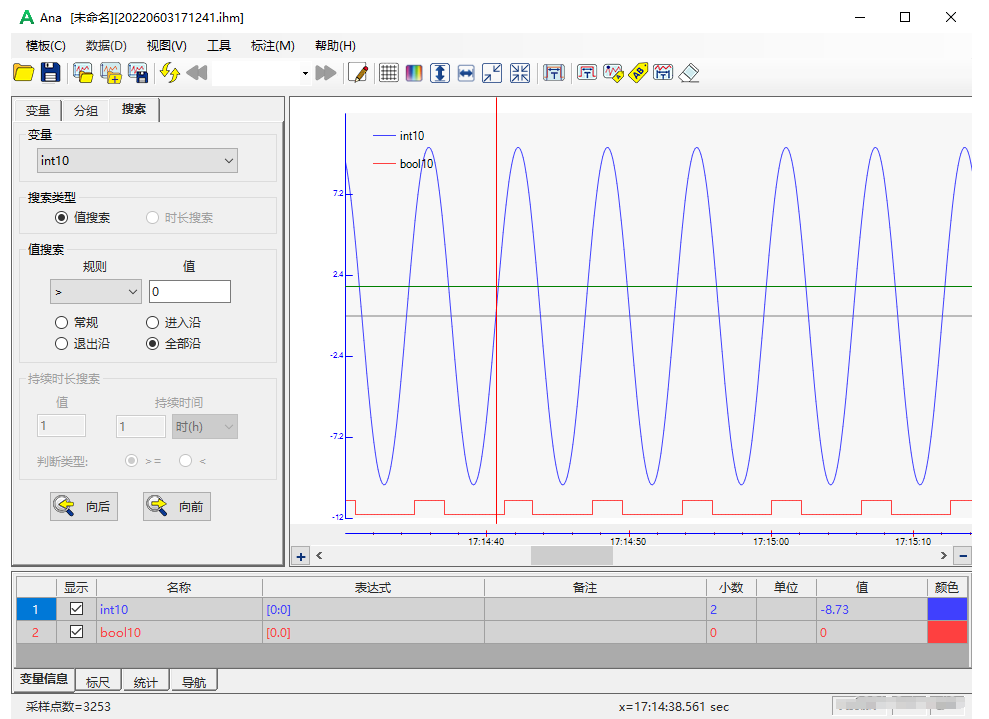

该功能可以对于所有变量(不管是否显示)进行特定条件的搜索，并进行光标的定位。

4、数据文件快速操作

软件提供功能丰富的文件打开方式：

直接打开：将保存时的显示格式、标记内容等完整打开。

快速浏览：将遍历数据文件所在的目录，然后通过前后按钮可以快速切换数据文件，此时，采取直接打开的方式。

连接、多文件打开等(下面为文件连接的示意图)

5、保存和导出功能

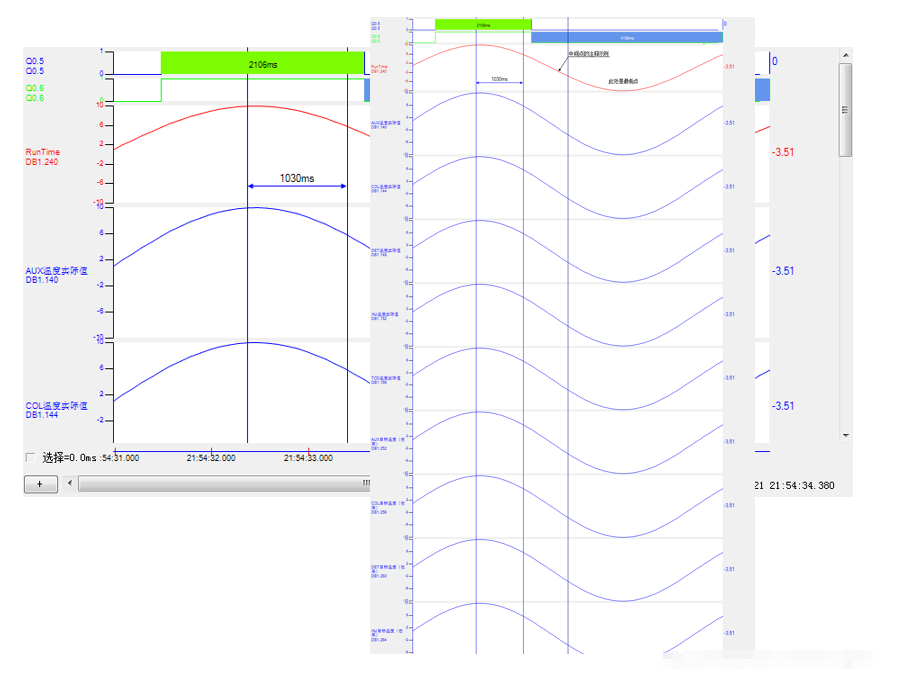

调整过的波形文件有多种导出方式，可以图形复制、长图复制(在显示界面之外的图形也可以一起复制，下图可见效果)：

也可以局部或者完整导出数据，进行二次分析：

三、小结

以上仅简单介绍了软件的录波方法和主要功能，细节还需查看手册和功能教程。本软件为PLC数据采集，时序分析，故障追踪等提供了便利条件，操作也符合中国工程师的习惯，是国外专业录波软件的不错替代。

另外，随着不断的开发和完善，该软件的界面和功能在不断完善和优化，最新版本需要到官方页面查看，下载。
