安川运动控制器和伺服应用于钕铁硼多线切割机

前言

安川运动控制器和伺服应用于钕铁硼多线切割机

钕铁硼多线切割机

今天我们要分享的案例是钕铁硼多线切割机。大家可能不太熟悉钕铁硼，但钕铁硼磁铁被运用于许多日常所见的物品中。钕磁铁也称为钕铁硼磁铁，它是由钕、铁、硼形成的四方晶系晶体。简单来说，钕磁铁就是一种磁铁，但又和我们平时所看到的磁铁有一些不同。

钕铁硼磁铁

钕铁硼磁铁被广泛地应用于电子产品，例如硬盘、手机、耳机、收音机、新能源汽车以及用电池供电的工具等。由于其优异的磁性，也被称为“磁王”。那么钕铁硼是如何被生产制作出来的呢？又如何被切割成一块块小小的磁铁呢？

钕铁硼磁性材料由于其磁性强、体积小、重量轻，现已被电子、无线电、通信、航空、军事等领域开发和应用，大部份已取代了原有的铁氧体材料。在钕磁铁的加工切割中一般通过线切割机进行加工。

安川的运动控制涵盖了许多领域，例如印刷包装、金属加工、机床和雕刻机，同样也可以运用于钕铁硼磁铁的制作中。钕铁硼磁铁被制作完，就需要通过多线切割机上的钢线高速往复运动将其切割成薄片。

传统的切割机存在设备精度较低、切割效率慢等问题。通过使用安川 MP3300 运动控制器与Σ-7 伺服电机构成的多线切割机，客户可以使用虚拟轴功能，实现多轴同步运行，大幅提高设备的精度与切割的速度，解决了以上问题。

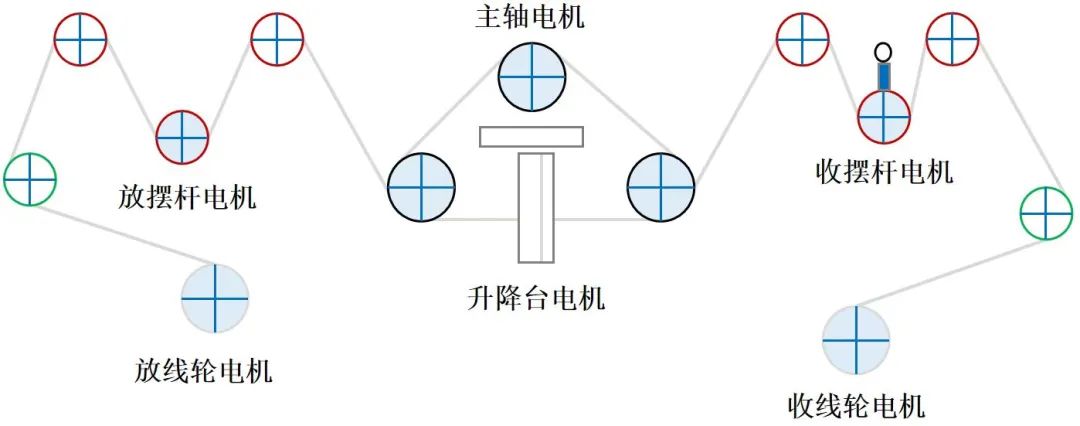

这台钕铁硼多线切割机由安川的运动控制器和伺服控制系统构成。其中伺服电机主要用在主轴电机、放线轮电机、收线轮电机、放摆杆电机、收摆杆电机、放张力电机、收张力电机以及工作台电机。因为采用全伺服系统方案，所以大大提升了多线机的切割效率与切割精度，同时也减少了安装时间与调试时间，缩短了交货周期。

多线切割机工艺流程

钕铁硼多线切割机设备特性

1、安全性：断线后无需复杂操作，可直接运行处理；

2、便利性：可选择切割薄片，瓦片；可改变罗拉尺寸，切割不同尺寸材料；内置多项配方，可随意更改切割方案；导轮数量精简，便于绕线；

3、高效率：可使用较高张力；设备高速切割，大大提高切割效率与切割精度；

4、耐环境性：伺服具备IP67保护结构，可承受生产过程中油、水的溅射，降低设备故障频率。

本钕铁硼多线切割机主要用于金刚石线切割脆硬性磁性材料，具有精密控制系统。各轴均为伺服总线控制，切割质量稳定且切割成本低。具有安全性、高效率、便利性与耐环境性，可以较好地满足客户需求。

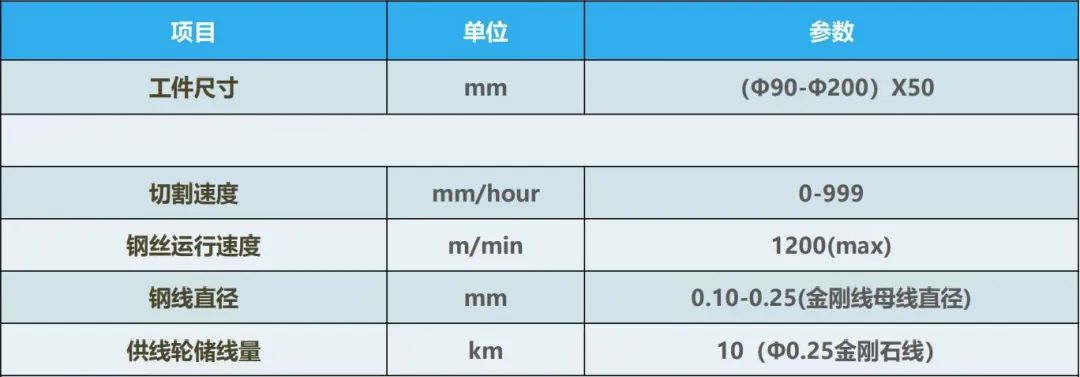

主要技术参数

以上是钕铁硼多线切割机应用方案的介绍。除此以外，安川还能为行业提供更多的应用方案，如果感兴趣可以来电咨询我们。当然，安川也会根据客户的需求提供定制方案与服务，敬请期待。
