在PCS 7系统中组态PROFINET

在PCS 7系统中组态PROFINET

可以进行以下三类功能的组态

PROFINET IO System：必要

PROFINET IO Domain(MRP)：可选

PROFINET Topology拓扑视图：可选

注意：PCS7的IO通讯和IO诊断等功能通过PROFINET IO System配置即可实现，MRP和拓扑视图仅在有实际需求时才需要进行配置。

PROFINET IO System

进行组态之前的基本说明：

在一个PROFINET网络中，所有网络设备的设备名惟一（类似于PROFIBUS DP总线所有站点的DP地址惟一），设备名是PROFINET网络中所有设备的惟一识别ID。

IO控制器的设备名，设备IP在下载CPU组态时自动加载

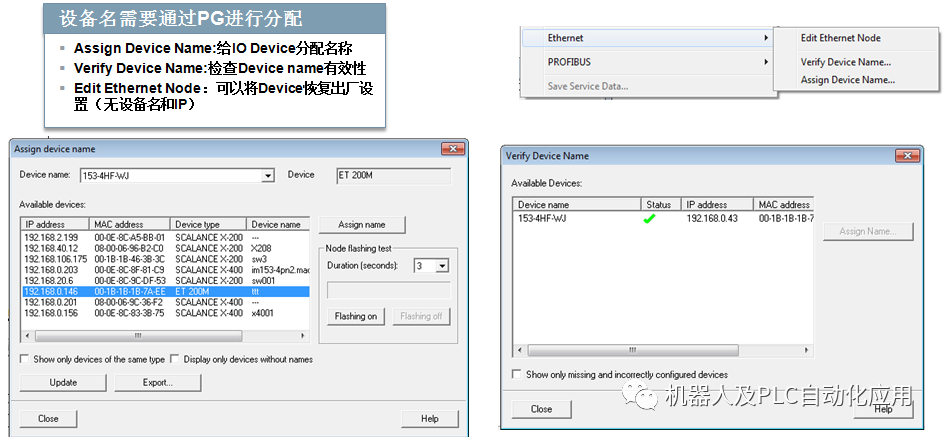

IO设备的设备名必须通过PLC->Ethernet->Assign Device Name进行分配，类似于PROFIBUS DP从站通过拨码开关设置DP地址。更换备件时需要通过PG将新设备（出厂时无设备名）分配为被更换设备的设备名称，或者通过MMC卡传递设备名。

如果要实现PROFINET IO设备备件替换无需移动介质/PG，则需要组态拓扑功能。

当CPU程序定义的设备名与IO设备的实际设备名匹配后，才能建立IO通讯。

PROFINET IO组态包括IO控制器、IO设备、IO总线的参数配置。IO模块的配置与PROFIBUS基本一致，不再重复。

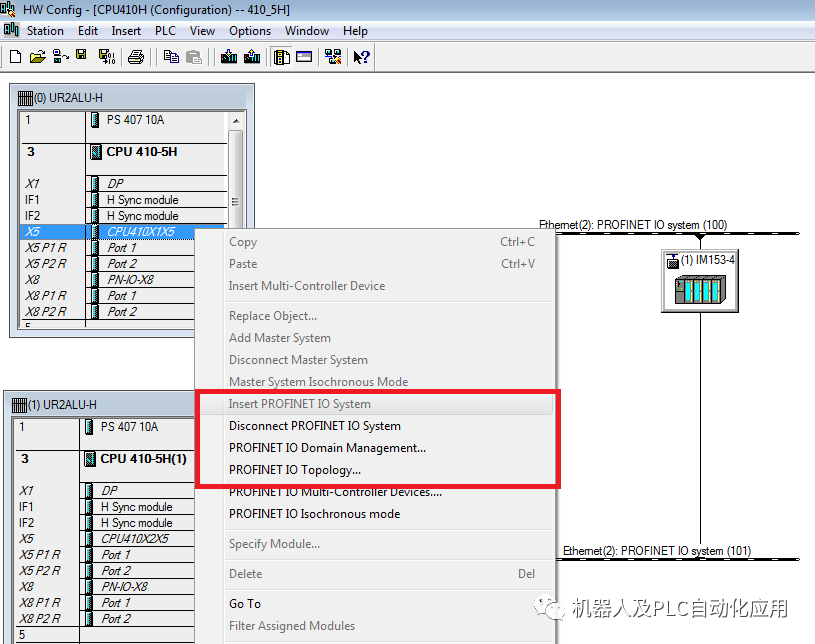

IO控制器（Controller）:CPU的PN端口做为IO控制器，选中端口插入一个PROFINET IO System。对于冗余CPU，同一端口接入一个物理网络，管理一套IO设备，但PN端口的设备名和IP地址不能相同。

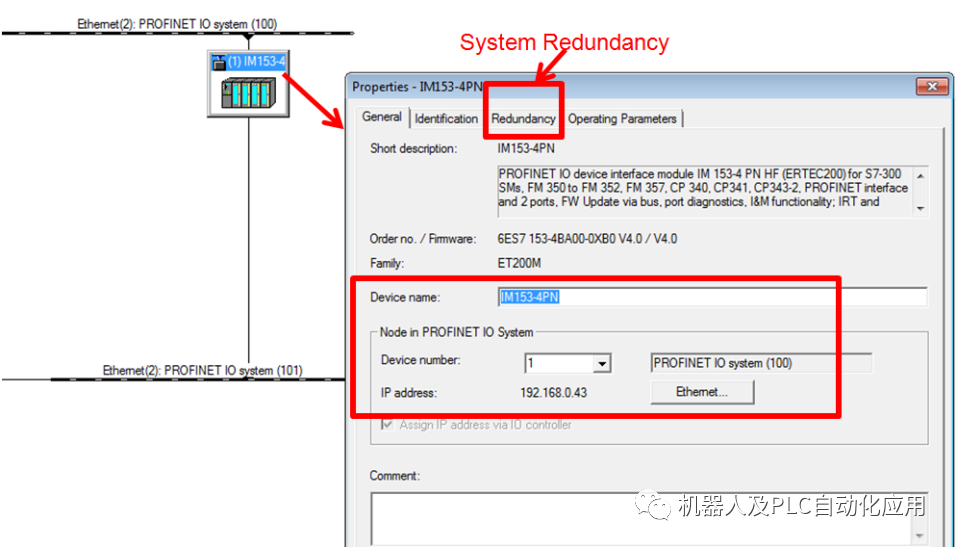

IO设备（Device）:分布式IO站如ET200M，ET200SP，通过设备名（IO Device）区分，设备IP地址随设备名自动分配，也可以手动修改。

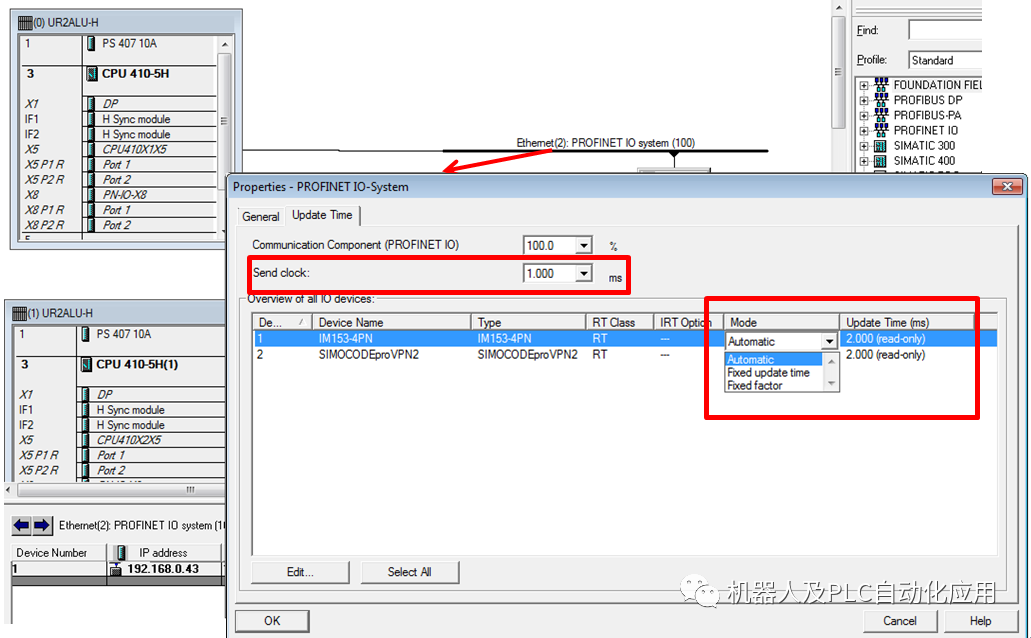

PROFINET IO总线：系统以Send Clock循环周期进行RT通讯，而每个IO设备的数据刷新周期（Update Time）以Send Clock为基数，根据实际需求可以进行调整。

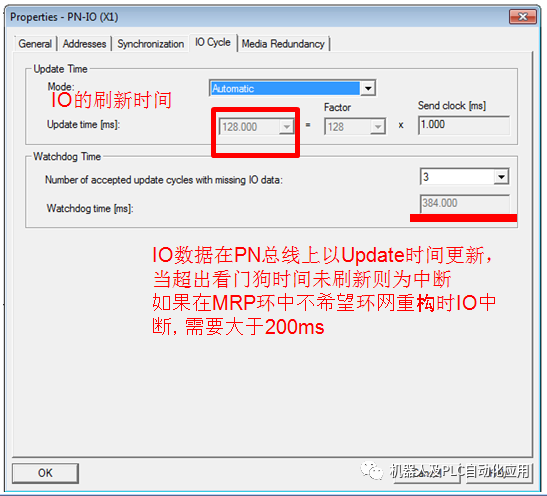

看门狗时间（Watchdog）：IO设备的看门狗时间以IO Update时间为基数，可以自动或手动调整，指定的看门狗时间内IO未更新则视为IO中断（具体表现为IO站点掉站）
