在实际系统中，车间里分布多台PLC，需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。在有通讯需求的时候，如果布线的话，工程量较大且不美观，这种情况下比较适合采用无线通信方式。

本方案以组态王和2台西门子S7-1200为例，介绍组态王与多台 PLC的无线Profinet协议通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418M，作为实现无线通讯的硬件设备。

方案概述

本方案中，用户无需更改网络参数和原有程序，也不必了解协议细节，通过西安达泰电子欧美系PLC专用无线通讯终端-- DTD418MB，即可直接替换组态王与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。

二

测试设备与参数

西门子PLC型号：S7-1200× 2台

上位机：组态王6.55 × 1台

通讯设备：DTD418MB × 3块

主从关系：1主2从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：Profinet协议

传输距离：100米，1KM

三

接线方式

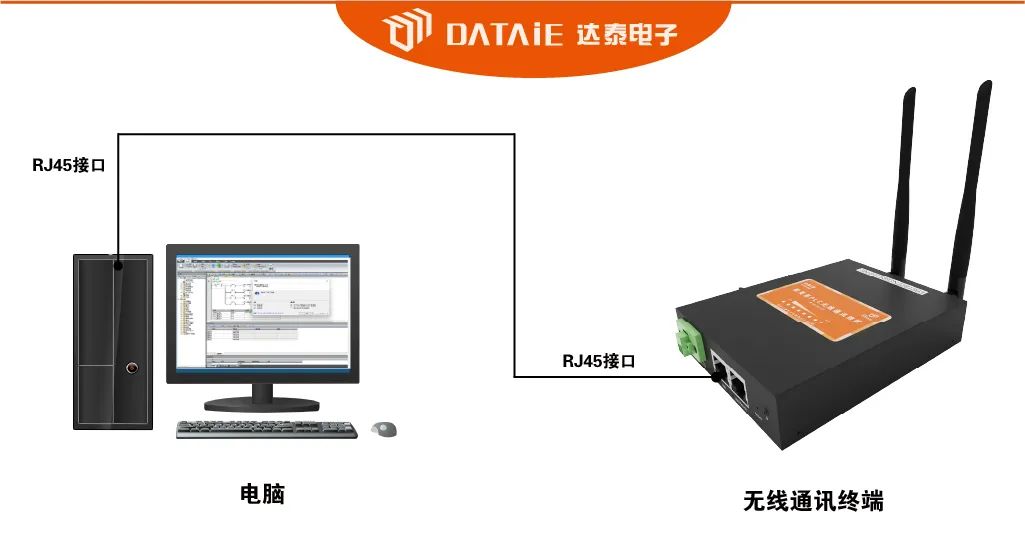

1.上位机与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。

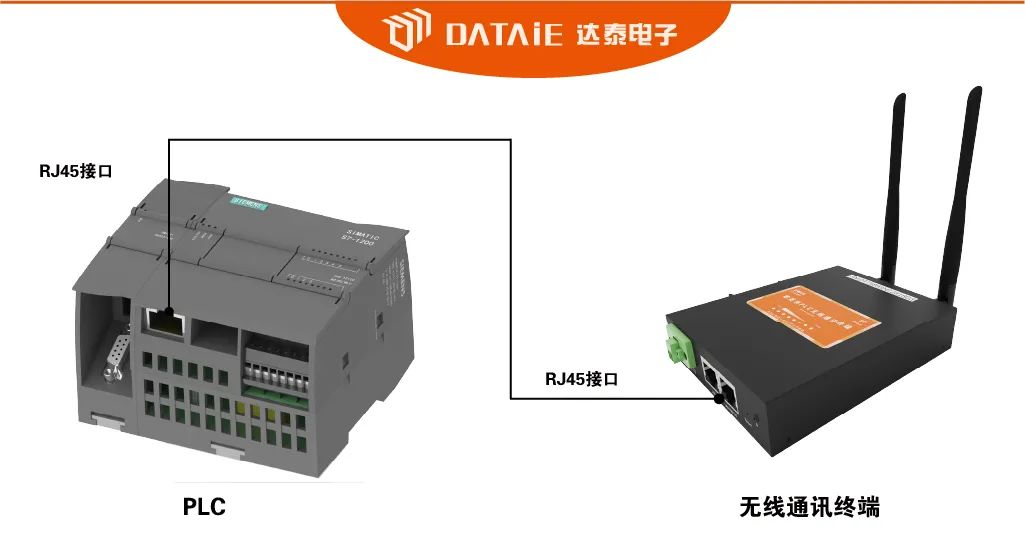

2.PLC与DTD418M接线

用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。

四

配置组态王TCP驱动文件

1.打开相关文件夹

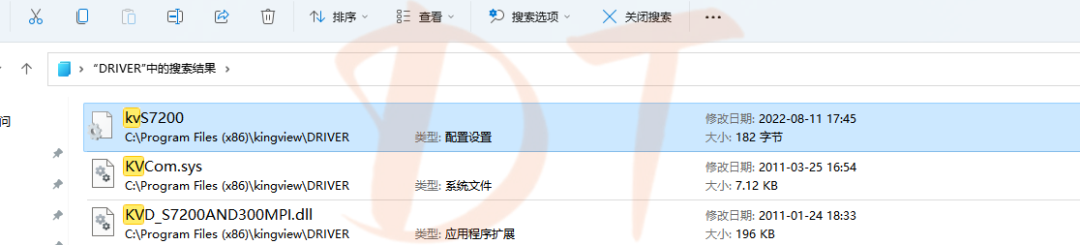

2.搜索kvS7200.ini文件，以记事本的方式打开

3.修改如下

其中的“192.168.2.12”是cpu的ip地址。如果有多台，应列出它们的ip地址。“0”

五

组态王配置

1. 创建一个工程，输入名称，点击“是”

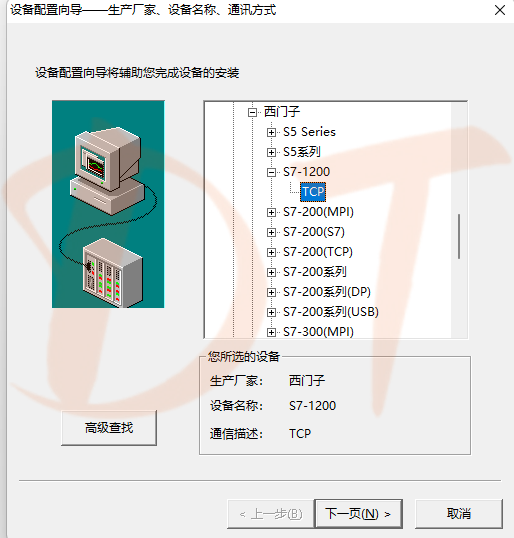

2. 点击设备选择S7—1200TCP驱动

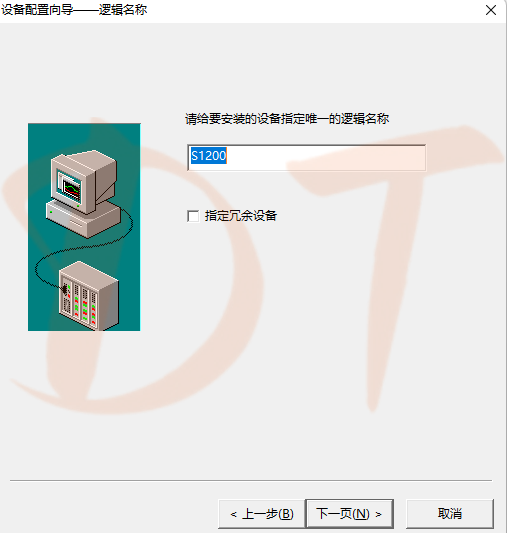

3.输入逻辑名称

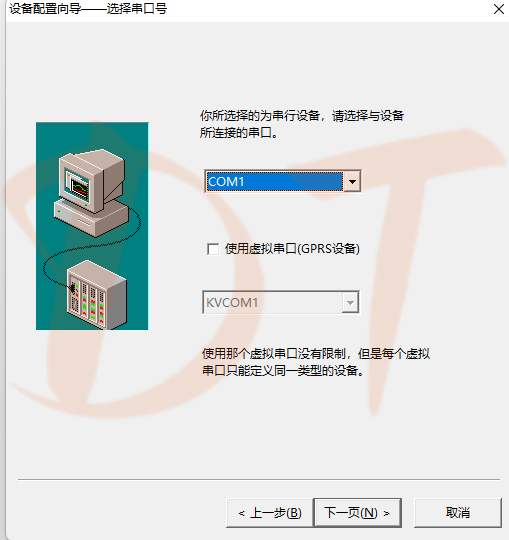

4.选择任意串口或者默认

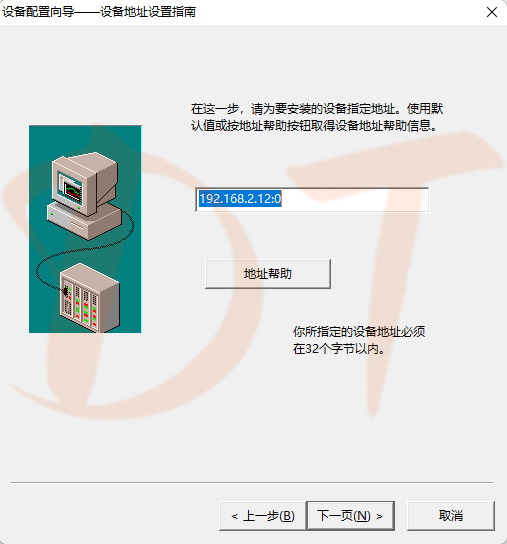

5.设置1200PLC IP地址

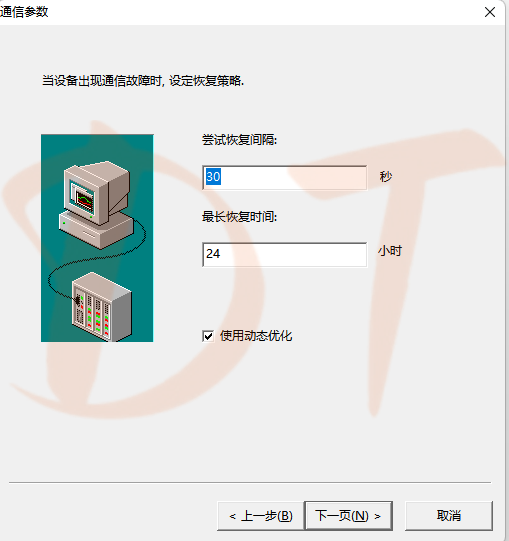

6.默认参数

六

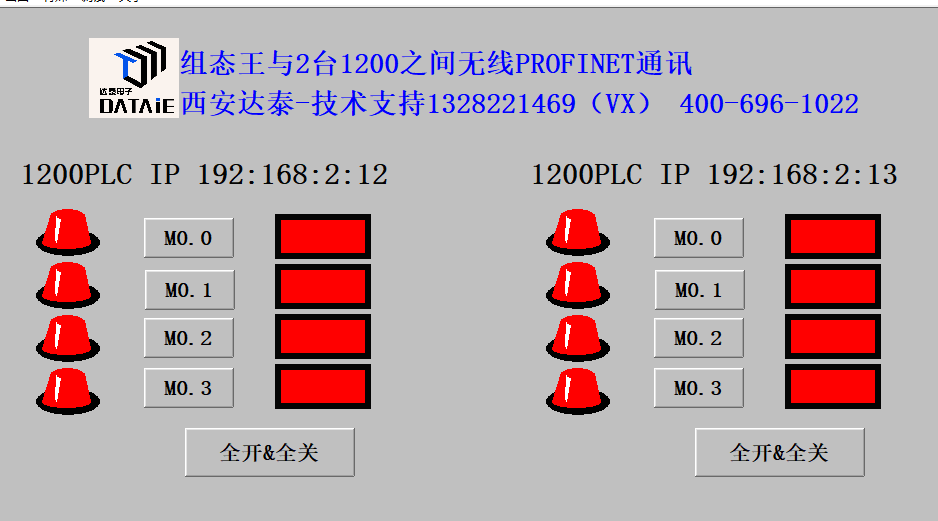

设置组态王画面

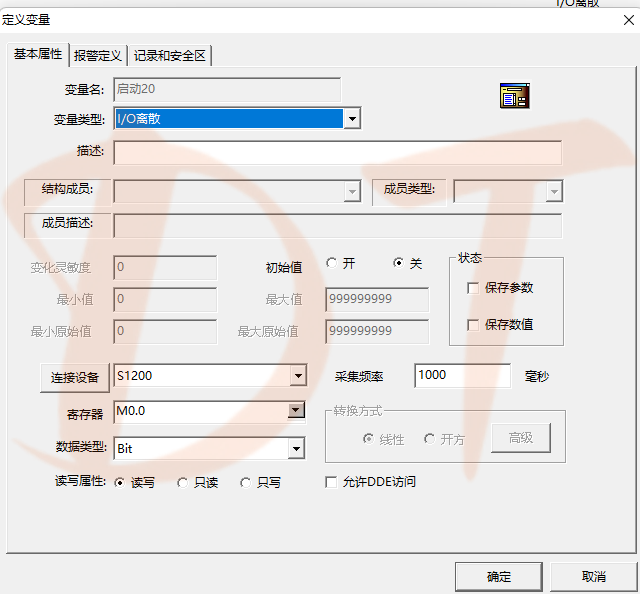

1. 数据词典—定义变量

2.画面—创建一个新画面

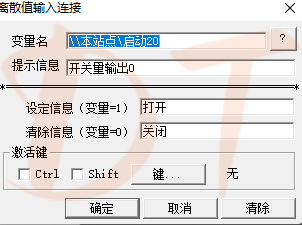

3.关联变量

七

PLC程序的下载

1.地址配置

2.连接机制

3.简单程序编写（源代码中已编写好）

用M点驱动响应的Q点输出

4.程序下载

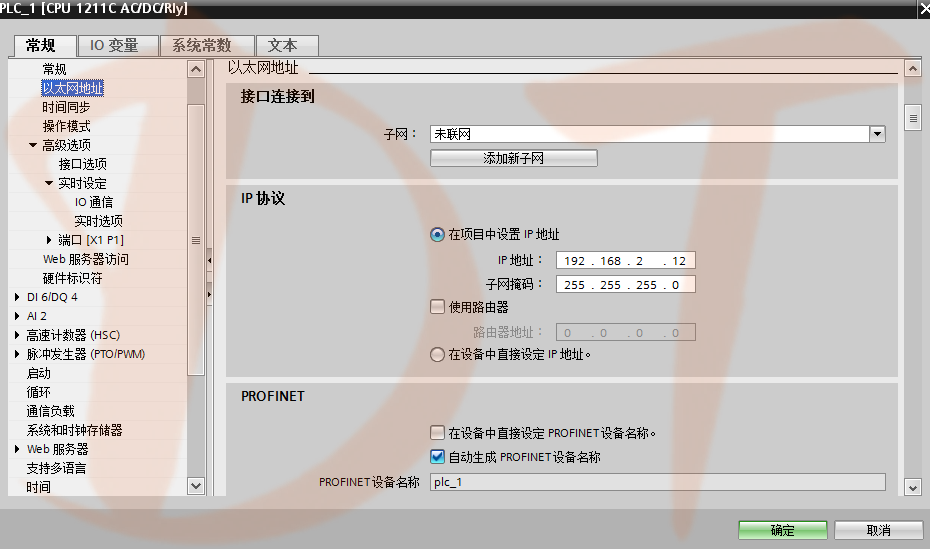

2台PLC的IP分别设置192.168.2.12和192.168.2.13

将程序下载到PLC

八

测试方法

1、用组态王的M点按钮控制PLC对应的Q点，同时在组态王上监测Q点输出。

2、给PLC的I点输入信号，看组态王是否有监测到相应点的信号。

九

关于DTD418M
