罗克韦尔最新仿真软件FT Logix Echo 2.0使用方法

原文作者：AB PLC工作室 •公众号：abseMe 在此特别鸣谢！

前言：在2022年12月初，罗克韦尔自动化公司发布了FactoryTalk Logix Echo 2.0，相比之前的1.0版本，除了可以仿真 ControlLogix 5580标准型控制器外，最大亮点就是增加了仿真GuardLogix 5580安全型控制器。工程师可借助FactoryTalk Logix Echo仿真软件，可在无需物理硬件的情况下测试、调试和优化应用程序代码。此外，连接到 HMI 和其他模拟软件可创建过程或机器的全面数字孪生。

01

测试环境

1. 操作系统

Windows 11 专业版 64位 22H2

2. 虚 拟机

VMware Workstation Pro 17.0.0

3. 编程软件

Studio 5000v35.00.00中英文版

4. 仿真软件

FactoryTalk Logix Echo v2.01.00

02

关于Echo 2.0

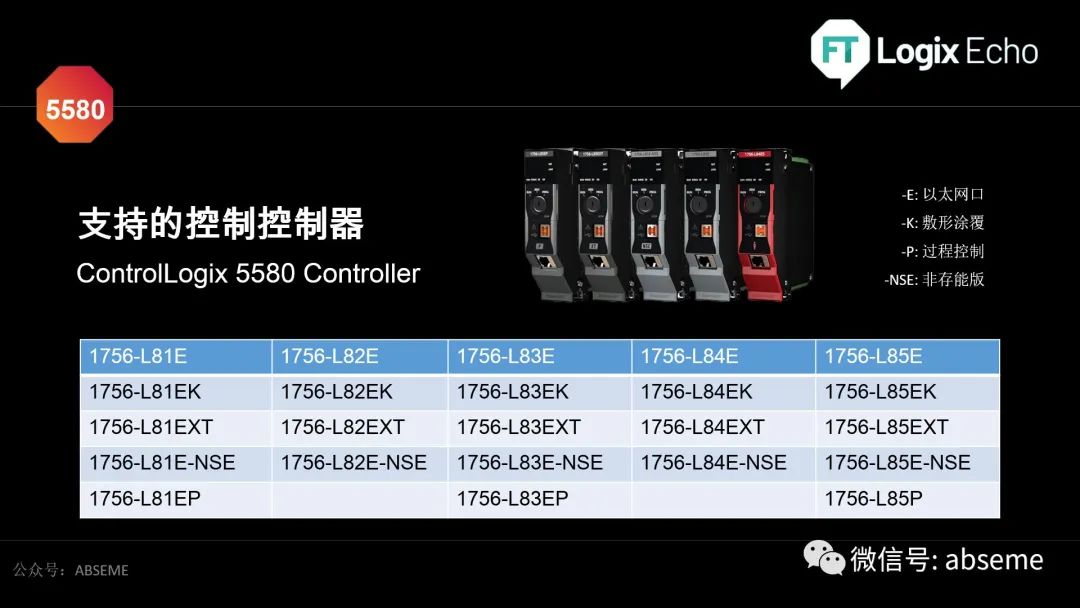

1. 在2021年8月，罗克韦尔官方正式发布了新一代仿真软件FactoryTalk Logix Echo V1.0版本，在无需实际物理控制器的场景，用来仿真ControlLogix 5580标准型控制器项目程序，具体支持的控制器详见下图，遗憾的是该版本不支持GuardLogix 5580安全控制器.

2. 本工作室也在第一时间分享了FactoryTalk LogixEcho V1.0相关信息和使用方法，详见文章《新1代仿真软件，实现项目仿真》，并录制快速入门视频，感兴趣的朋友请观看下面视频.

FTLogixEcho 1.0快速入门教程

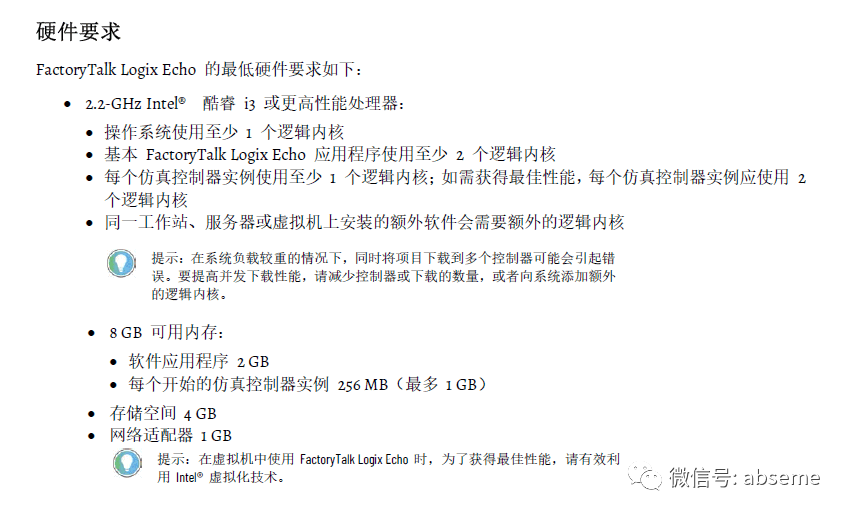

3.在2022年12月，罗克韦尔官方正式发布了FactoryTalk Logix Echo V2.01.00，先来看看该软件对硬件的要求，需要注意的是为了获得最佳性能，每个仿真控制器实例应使用2个逻辑内核.

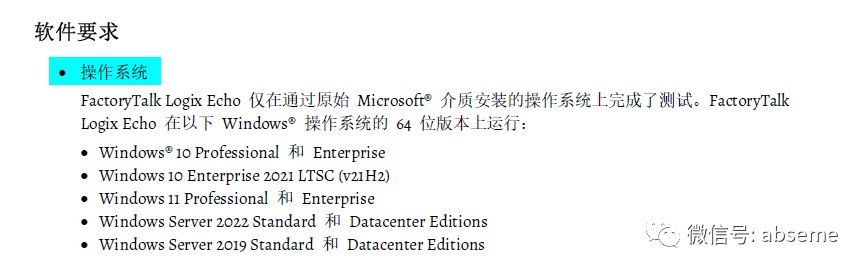

4. 软件要求，主要是操作系统，需要在64位版本上安装运行，从下图可以看出V2.0版本支持Windows 10或11的专业版和企业版，另外Echo需要搭配Studio 5000才能完成仿真，不能单独使用.

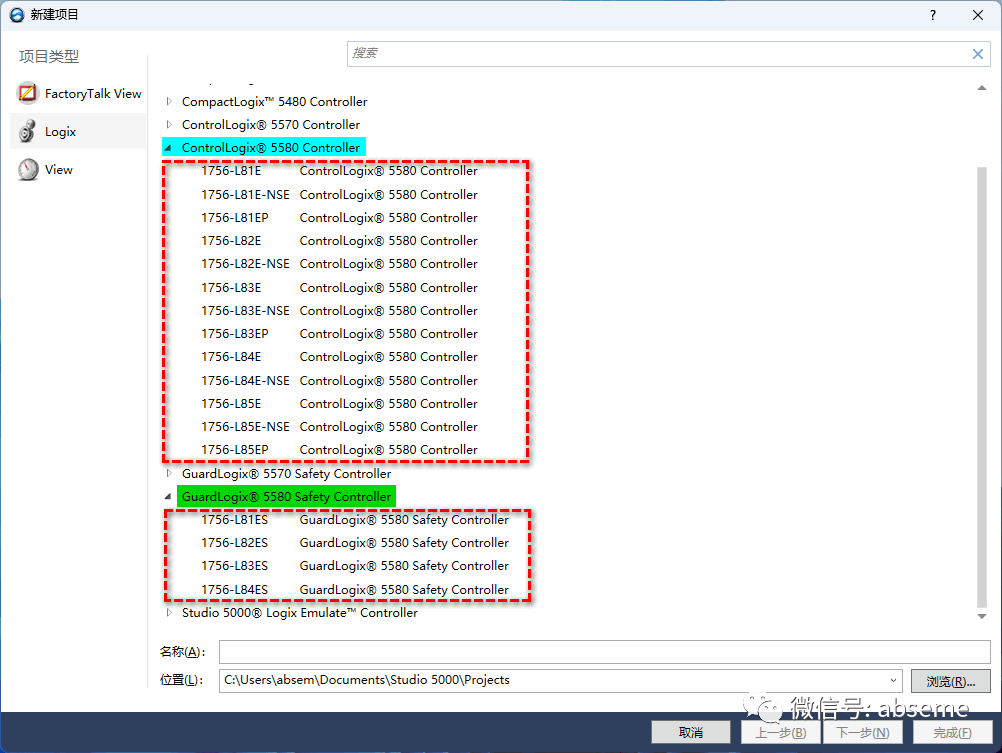

5.FactoryTalk Logix Echo V2.01.00，该版本除了支持ControlLogix 5580标准型控制器项目仿真，还支持GuardLogix 5580安全控制器。当仿真5580标准型控制器时，配套的编程软件可以为Studio 5000 v33、v34、v35.

6. 使用FactoryTalk Logix Echo v2.01.00版本仿真GuardLogix 5580时，对控制器固件是有要求的，即需要v35或更高，意味着编程软件需要Studio 5000 v35或更高的版本.

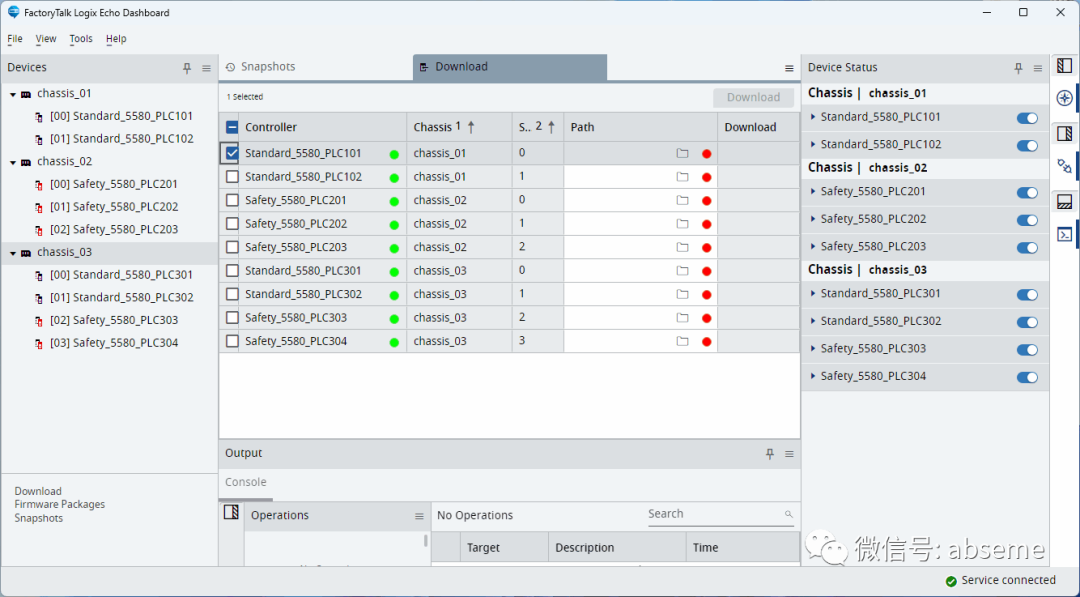

7. FactoryTalk Logix Echo v2.0相比v1.0版本，支持创建多个机架，每个机架最多可以添加17个控制器，每个机架名称是唯一的，最多可使用 40 个有效字符命名机架名称，在删除机架时，会同时删除机架上的所有控制器。虽然对机架和控制器数量没有限制，但是在系统负载较重的情况下，同时将项目下载到多个控制器可能会引起错误。要提高并发下载性能，请减少控制器或下载的数量，或者向系统添加额外的逻辑内核.

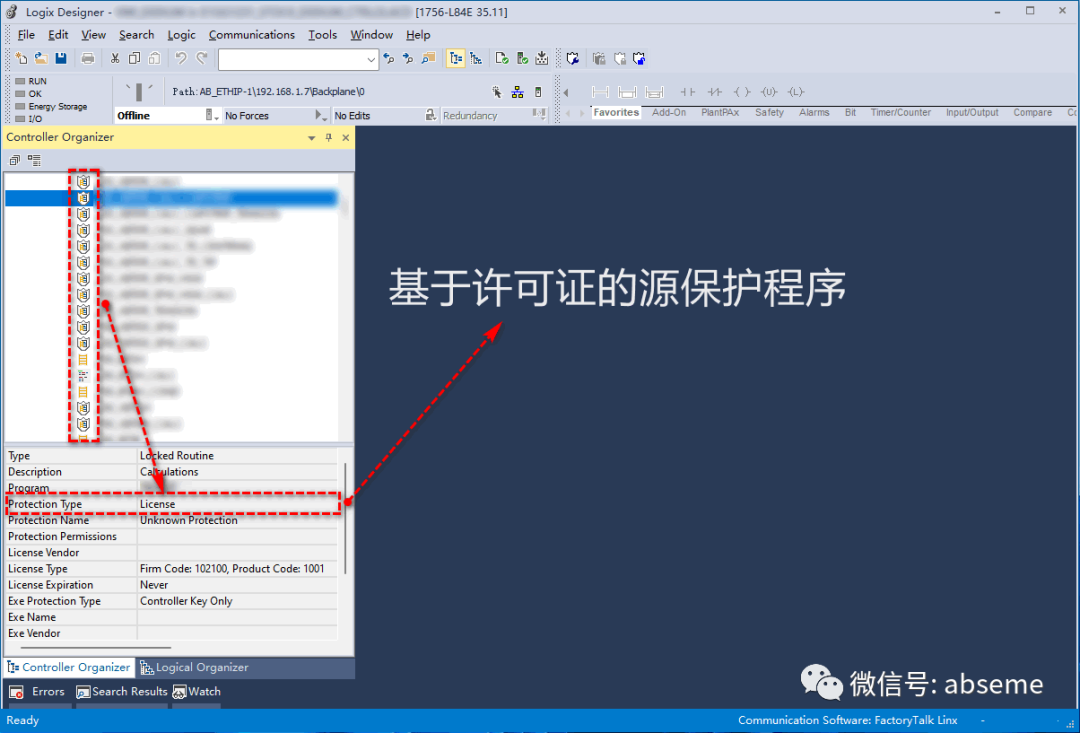

8. 另外，使用Echo仿真5580控制器时，如果该项目程序采用基于许可证的源代码加密，则无法进行仿真，采取方式是删除加密的程序，多少有些遗憾，无法完整的仿真项目，不过想想也无所谓了，因为源代码加密了，是无法查看的.
