电工知识—SIMATIC S7-1500 PLC的常用模块

电工知识—SIMATICS7-1500 PLC的常用模块

SIMATIC S7-1500 PLC的硬件系统主要包括电源模块、CPU模块、信号模块、通信模块、工艺模块和分布式模块(如ET200SP和ET200MP)。SIMATIC S&-1500PLC的中央机架上最多可以安装32个模块，而S7-300最多只能安装11个。

1、电源模块

SIMATIC S7-1500 PLC电源模块是SIMATIC S7-1500PLC系统中一员，SIMATIC S7-1500PLC有两种电源：系统电源(PS)和负载电源(PS)。

系统电源(PS)

系统电源(PS)通过U型连接器连接到背板总线，并专门为背板总线提供内部所需的系统电源，这种系统电源可为模块电子元件和LED指示灯供电。当CPU模块。PROFIBUS通信模块、Ethernet通信模块以及接口模块等模块，没有连接到DC24V电源上，系统电源可为这些模块供电。

负载电源(PM)

负载电源(PM)与背板总线没有连接，负载电源为CPU模块、IM模块、I/O模块、PS电源等提供高效稳定可靠的DC24V供电，其输入电源是120-230VAC，不需调节，可以自适应世界各地供电网络。

2、SIMATIC S7-1500PLC模块及其附件

SIMATIC S7-1500PLC有二十多个型号，分为标准CPU(如CPU1511-1PN)、紧凑型CPU(如CPU1512C-1PN)、分布式模块CPU(如CPU1510SP-1PN)、工艺型CPU(如CPU1511T-1PN)、故障安全CPU模块(如CPU1511F-1PN)和开放式控制器(如CPU115SPPC)等。

SIMATIC S7-1500 PLC的外观及显示面板

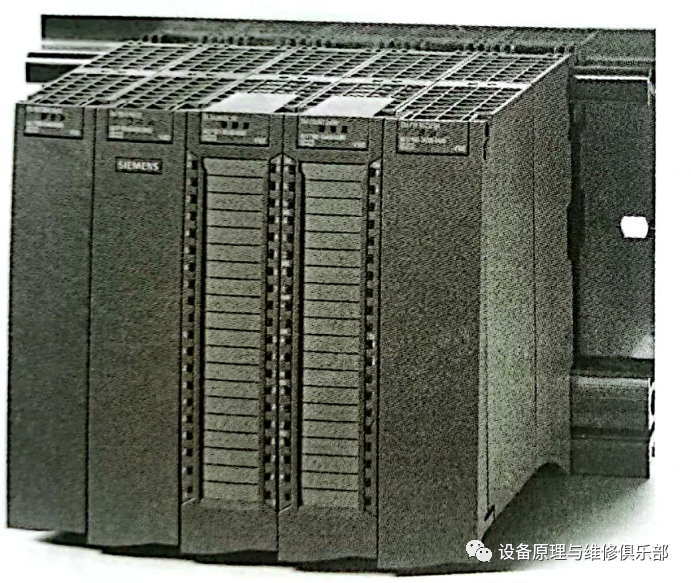

SIMATIC S7-1500 PLC外观如图所示:

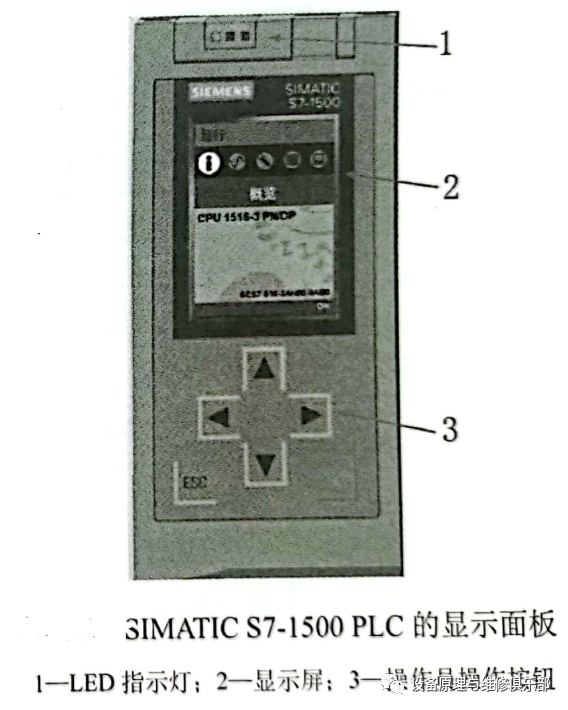

面板如下图所示：

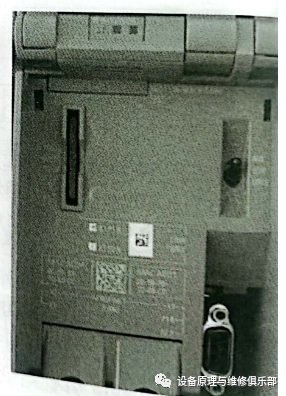

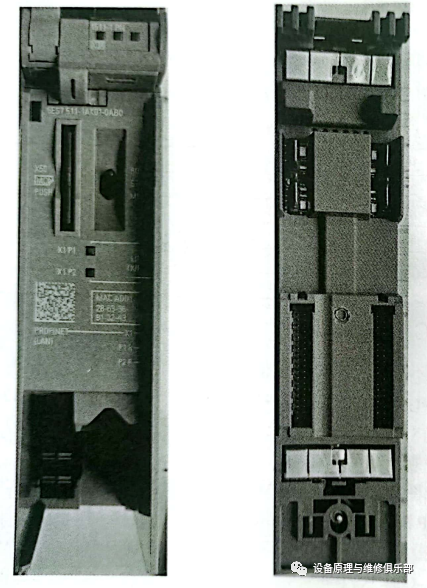

将显示面板拆下，其CPU模块的前、后视图如下图所示：

SIMATIC S7-1500PLC的指示灯

如下图所示为SIMATIC S7-1500PLC的指示灯，上面的分别为运行指示灯(RUN/STOPLED)、错误指示灯(ERROR LED)和维修指示灯(MAINT LED)，中间是网络端口指示灯P1指示灯和P2端口指示灯。
