FX系列PLC的计数器C的功能、结构和计数过程

l 功能：对内部元件X、Y、M、S、T、C的信号进行计数。

l 结构：线圈、触点、设定值寄存器、当前值寄存器。

l 地址编号：字母C+(十进制)地址编号 (C0～ C255)

l 设定值： 等于计数脉冲的个数。用常数K设定。

l 16位低速计数器

Ø 通用加计数器：C0～C99(100点);设定值区间为K1～K32767

Ø 停电保持加计数器：C100～C199(100点);设定区间为K1～K32767

特点：停电保持计数器在外界停电后能保持当前计数值不变，恢复来电时能累计计数。

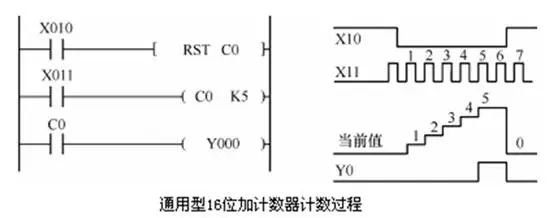

l 原理：计数信号每接通一次(上升沿到来)，加计数器的当前值加1，当前值达到设定值时，计数器触点动作;复位信号接通时计数器复位。

l 计数器处于复位状态时，当前值清0，触点复位，且不计数。
