分享一个用变频器和触摸屏控制的恒压供水实例

今天和大家分享一个用变频器和触摸屏控制的恒压供水实例，感兴趣的话可以收藏备用！

在供水设备中，水箱向外供水时，会存在水压不稳定，忽高忽低的现象。针对此类情况，我们可以对水箱的水位进行恒液位控制，构建一个恒压供水控制系统。例举我们常见的一个案例：

当设定水箱水位值为150mm时，不论水箱的出水量为多少，通过调节进水量，能够实现水箱水位保持在150mm的位置。由于液位高度与水箱底部所受压力成正比，因此可用一个远传压力表来检测水箱底部压力大小，从而确定液位高度，并使用PID算法对水位进行自动调节。把远传压力表检测到的水位模拟量信号送入至变频器中，变频器对给定值与实际检测值的偏差进行PID运算，通过运算输出结果来调节水泵电机的转速，从而实现进水量的调节。

整套控制系统中，核心主要部件是变频器及触摸屏，选型如下：

1、变频器选型

欧陆EV510A系列变频器，常见功率段在5.5~30kw之间，用于接收远传压力表的模拟量输入信号以及调节水泵电机转速，进而调节进水量。

2、触摸屏

昆仑通态TPC 7022

系统线路图及相关参数：

1、电路图

欧陆EV510A系列变频器，常见功率段在5.5~30kw之间，用于接收远传压力表的模拟量输入信号以及调节水泵电机转速，进而调节进水量。

2、变频器参数设置

EV510A变频器参数设置

触摸屏写入地址

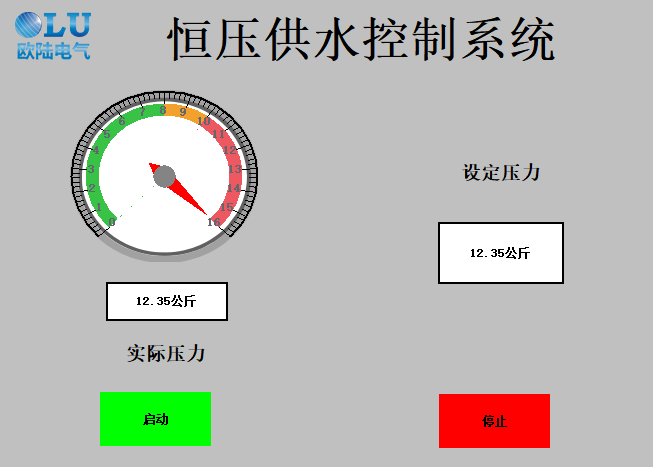

触摸屏监控
