电工知识—SIMATICS7-1500 PLC电源与模拟量端子的接线

1、SIMATIC S7-1500PLC电源接线

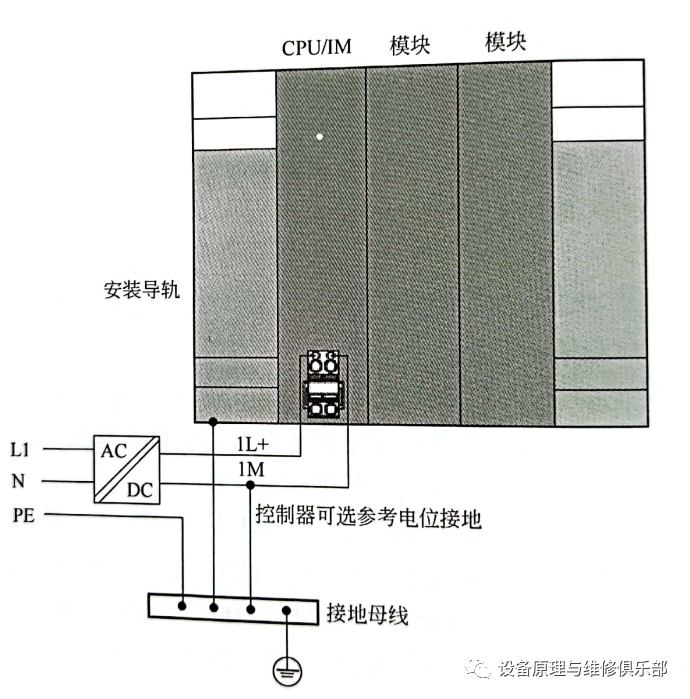

标准的SIMATIC S7-1500PLC模块只有电源接线端子，SIMATIC S7-1500PLC模块接线如下图所示：

1L+和2L+端子与电源24V DC相连接，1M和2M与电源0V相连接，同时0V与接地相连接。

2、紧凑型SIMATICS7-1500 PLC的模拟量端子的接线

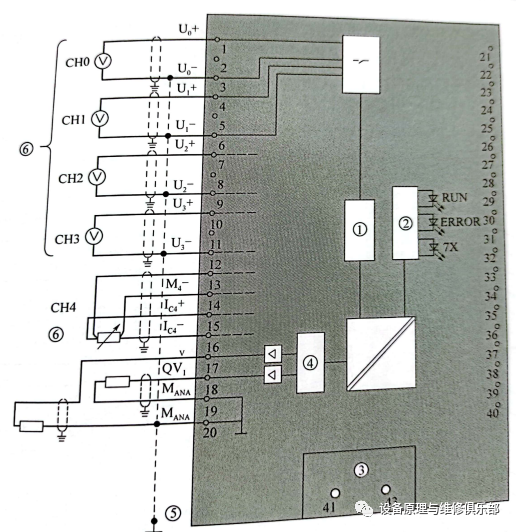

以CPU1511C的接线为例介绍，CPU1511C有5个模拟量输入通道，0-3通道可以接受电流和电压信号，第4通道只能和热电阻连接，CPU1511C由2个模拟量输出通道，可以输出电流或电压信号。模拟量输入/输出（电压型）接线如下图所示：

模拟量输入是电压型，模拟量输出也是电压型，热电阻是四线市（也可以连接二线和三线式）。41和43端子用于屏蔽。

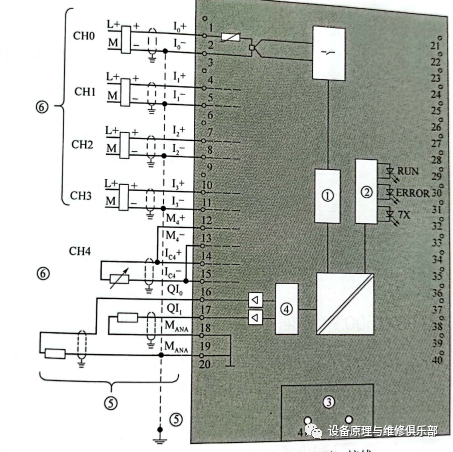

模拟量输入/输出（电流型）接线如下图：

模拟量输入是电流型，模拟量输出也是电流型，热电阻是二线式（也可以接三线和四线）。

可见，信号电流和电压虽然占用同一通道，但接线端子不同，这点必须注意，此外同一通道接入了电压信号，就不能介入电流信号，反之亦然。
