三菱PLC内部计数器编程

三菱PLC计数器软元件的OUT、RST指令助记符与功能

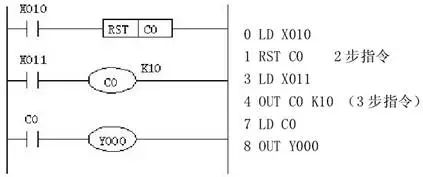

内部计数器编程

C0对X011的OFF-ON次数进行增计数，当它达到设定值K10时，输出输出点C0动作，以后即使X011从OFF-ON，计数器的当前值不变，输出触点依然动作。

为了清除这些当前值，让输出触点复位，则应令X010为ON。

有必要在OUT指令后面指定常数K或用数据寄存器的地址号作间接设定。

对于掉电保持用计数器，即使停电，也能保持当前值，以及输出触点的工作状态或复位状态。

高速计数器的编程

在C235-C245的单相单输入计数器中，为了指定计数方向，采用特殊辅助继电器M8234-M8245。

当X010为ON时，对应C***的M8***也ON，这时C***为减计数。

当X010为OFF时，对应C***的M8***也OFF，这时C***为增计数。

X011为ON时，计数器C***的输出触点复位，计数器的当前值也清零。

当X012为ON时，对依据计数器地址号确定的计数器输入X000-X005的ON/OFF进行计数。

计数器的当前值增加，通过设定值（K或D的内容）时输出触点置位。在减少方向上通过设定值复位.
