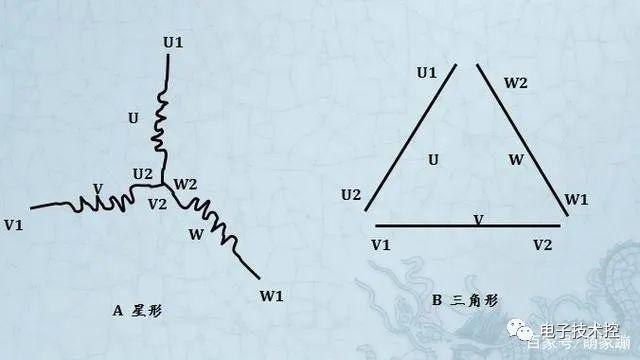

三相异步电动机的星型与角形接线原理图

A：星形接法：如上图A，电机的星形接法是将各相绕组的一端都接在一点上(U2、V2、W2)，而它们的另一端作为引出线，分别为三个相线（U1、V1、W1）。

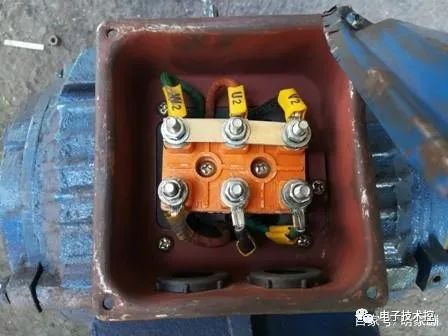

星形接时，线电压是相电压的√3倍，而线电流等于相电流。下面是一个2.2kw的三相异步电动机的星形接法，标志为Y，如下图（一般小于4kw的选用星形接法,大于4kw小于9kw的选用三角形接法，特殊情况除外。）：

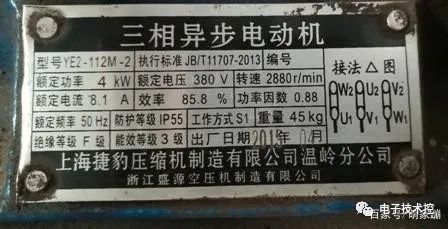

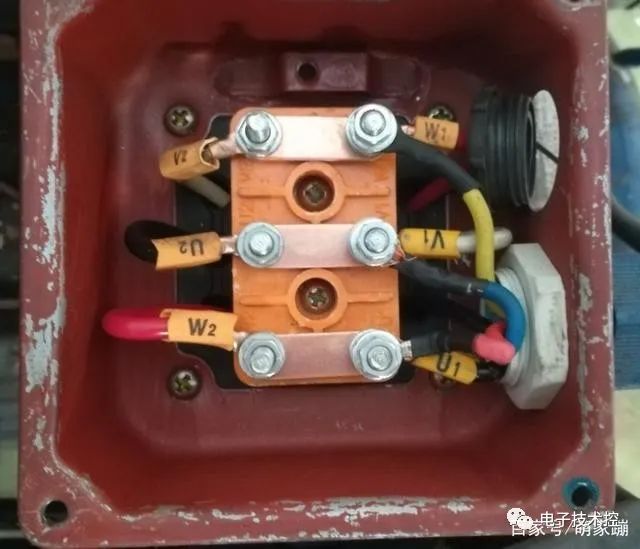

  B :三角形接法：如上图B，电机的角形接法是将各相绕组依次首尾相连（U1 W2、 U2 V1、V2 W1），并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于√3倍的相电流。下面是一个4kw的三相异步电动机的三角形接法，标志为△，如下图：

  星形接法由于启动输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。这就是常常用到的星三角降压启动。

编辑：黄飞
