西门子S7系列的保持型接通延时定时器介绍

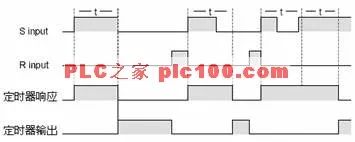

保持型接通延时定时器时序如下：

例3.2.4

STL语句表如下：

A     I 0.0

L     S5T#2s     \装入定时时间到ACCU1

SS    T5         \启动保持型延时接通定时器T5

A     I 0.1

R     T 5        \定时器T5复位

A     T 5

=     Q 4.0

FBD 功能图如下：

时序图如下：

编辑：黄飞
