西门子S7系列PLC定时器工作状态

S7中定时时间由时基和定时值两部分组成，定时时间等于时基与定时值的乘积。当定时器运行时，定时值不断减1，直至减到0，减到0表示定时时间到。定时时间到后会引起定时器触点的动作。

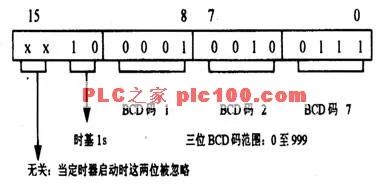

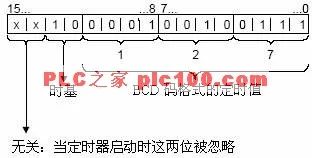

    定时器的第0到第11位存放BCD码格式的定时值，三位BCD码表示的范围是0～999。第12，13位存放二进制格式的时基。　

从下表中可以看出：时基小定时分辨率高，但定时时间范围窄；时基大分辨率低，但定时范围宽。

当定时器启动时，累加器1低字的内容被当作定时时间装入定时字中。这一过程是由操作系统控制自动完成的，用户只需给累加器l装入不同的数值，即可设置需要的定时时间。

推荐采用下述直观的句法：

L    W#16# txyz

其中：t，x，y，z均为十进制数；

t＝时基，取值0,1,2,3,分别表示时基为：10ms、100ms、1s、10s。

xyz＝定时值，取值范围：1到999。

也可直接使用S5中的时间表示法装入定时数值，例如：

L    S5T# aH_bbM_ccS_dddMS

其中：a＝小时，bb＝分钟，cc＝秒，ddd＝毫秒.

范围：1MS到2H_46M_30S；此时，时基是自动选择的，原则是：根据定时时间选择能满足定时范围要求的最小时基。

S7—300提供了多种形式的定时器：脉冲定时器(SP)、扩展定时器(SE)、接通延时定时器(SD)、带保持的接通延时定时器(SS)和断电延时定时器(SF)。

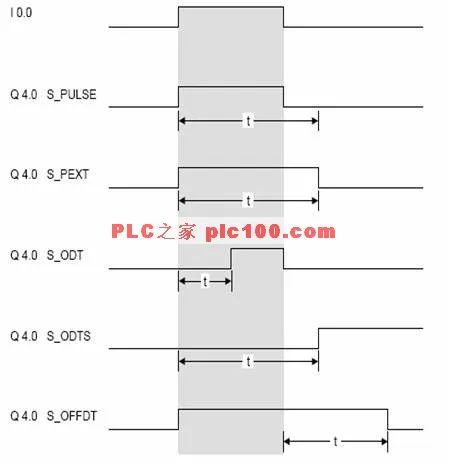

下图给出了各种定时器的工作状态。
