关于单目的结构光标定的两种办法解析

单目的结构光标定有两种方法：

将投影仪当做逆相机

投影仪建模为新的模型

我们先介绍第二种。

单目结构光参数标定法

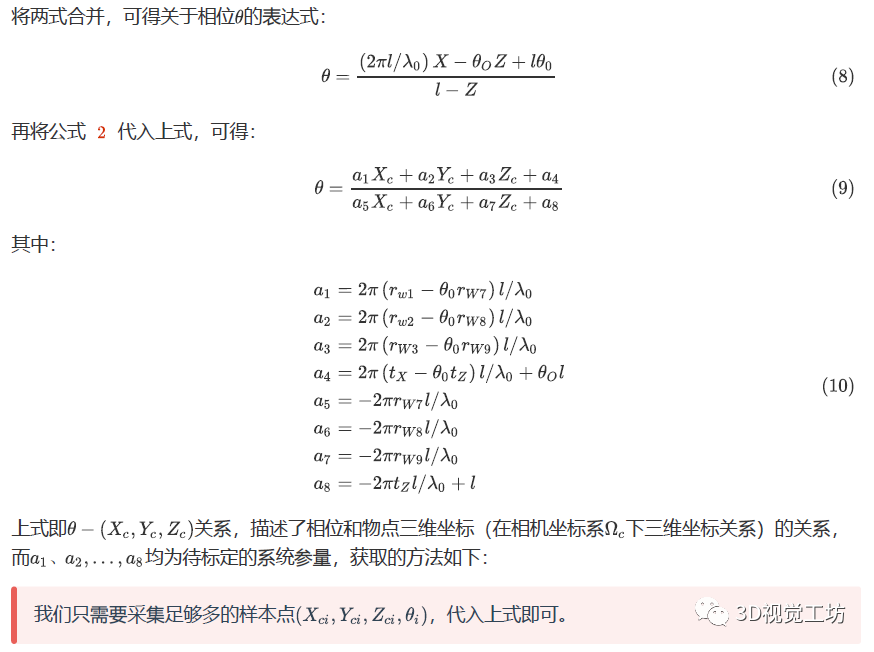

该方法将投影仪建模为新的模型（逆向针孔模型），直接将投影仪的标定简化为8个未知参数的标定，具体标定步骤如下：

按照合适的角度固定好相机和投影仪，标定过程中保证两者相对静止

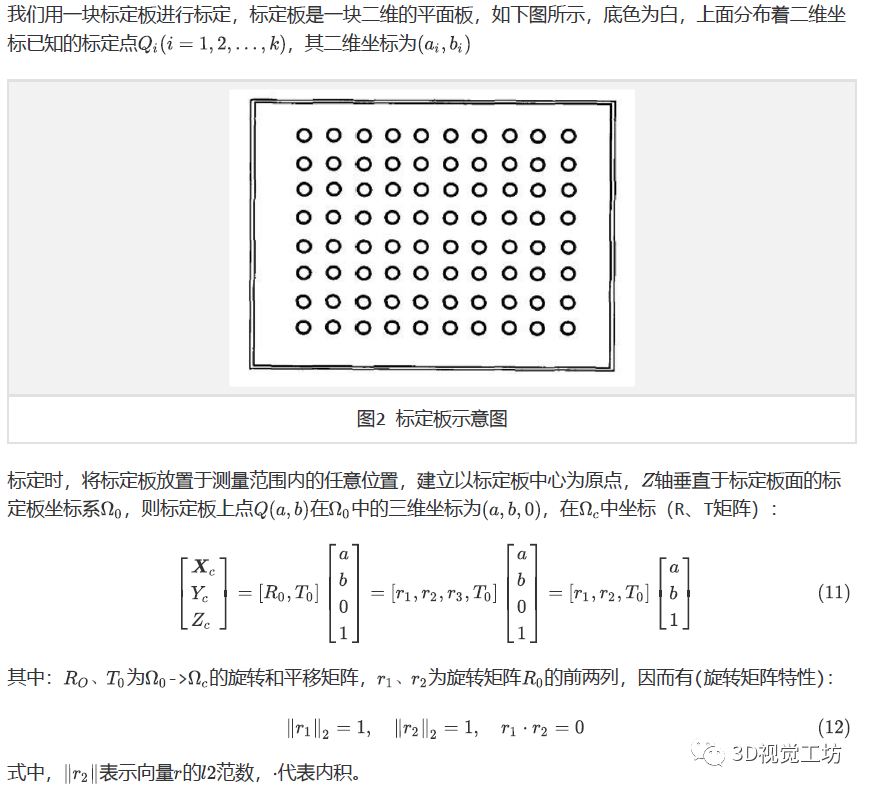

准备好标定板，可以使用打印的标定板，也可以使用陶瓷标定板

投影仪关闭，相机拍摄标定板图片

投影仪投射多频相移图片（仅投射y方向条纹），相机同时进行拍摄

改变系统相对标定板的位姿，重复步骤34，拍摄>15组数据

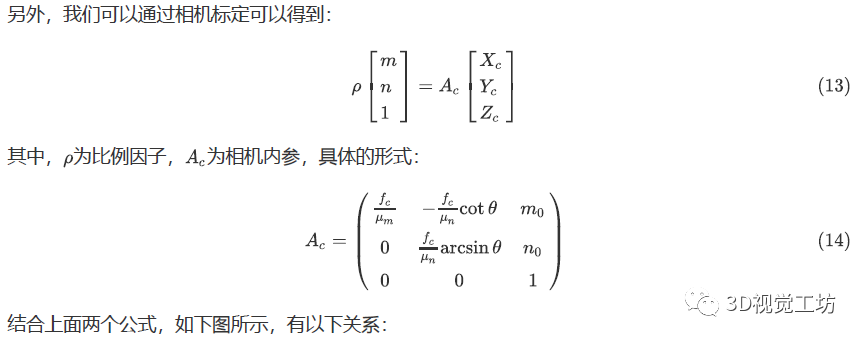

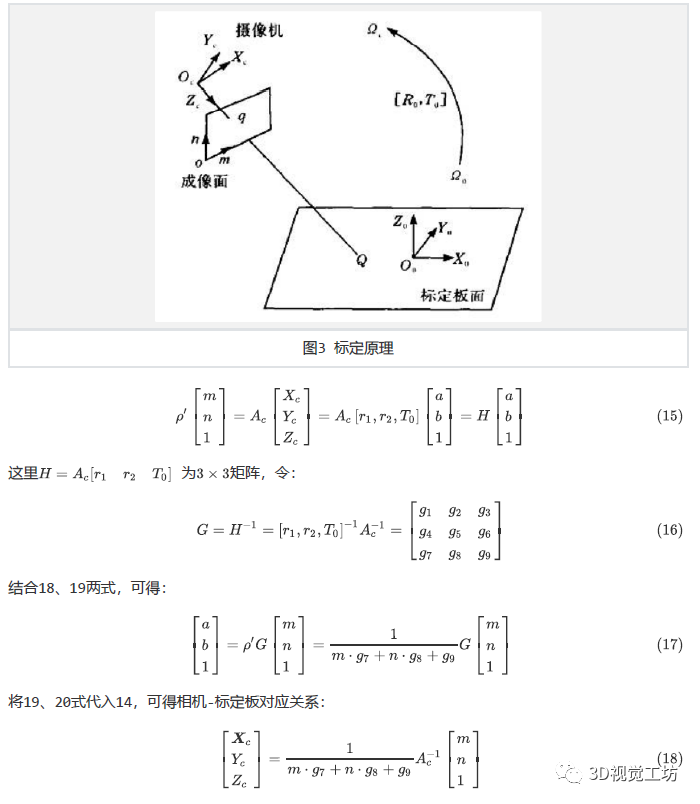

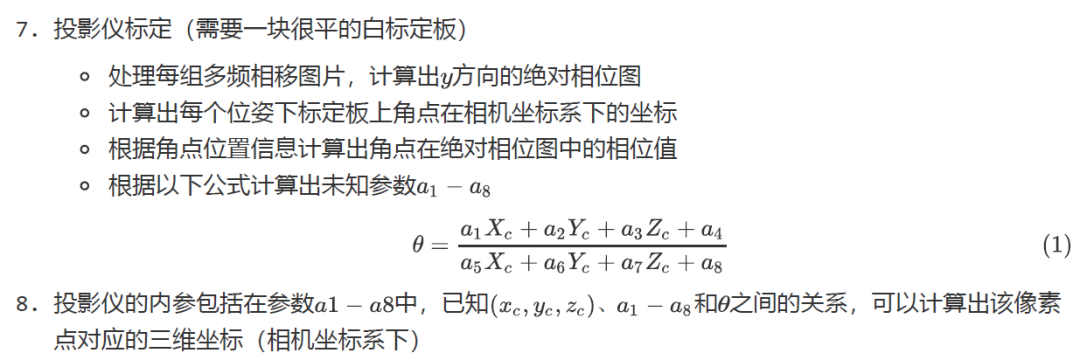

使用拍摄的标定板图片进行相机标定，获得相机内外参，并保存每个标定板的角点位置信息

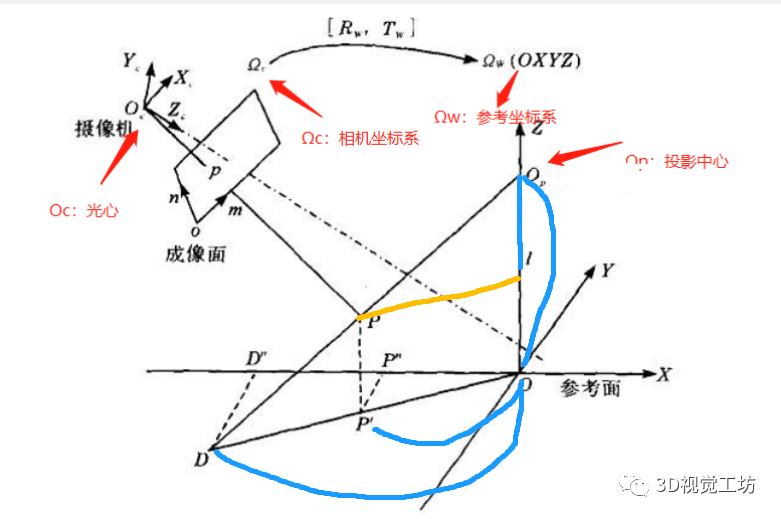

标定模型如下所示：

 图1 标定模型  其中：

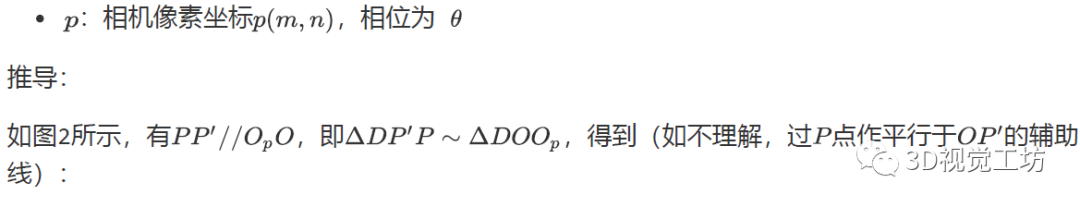

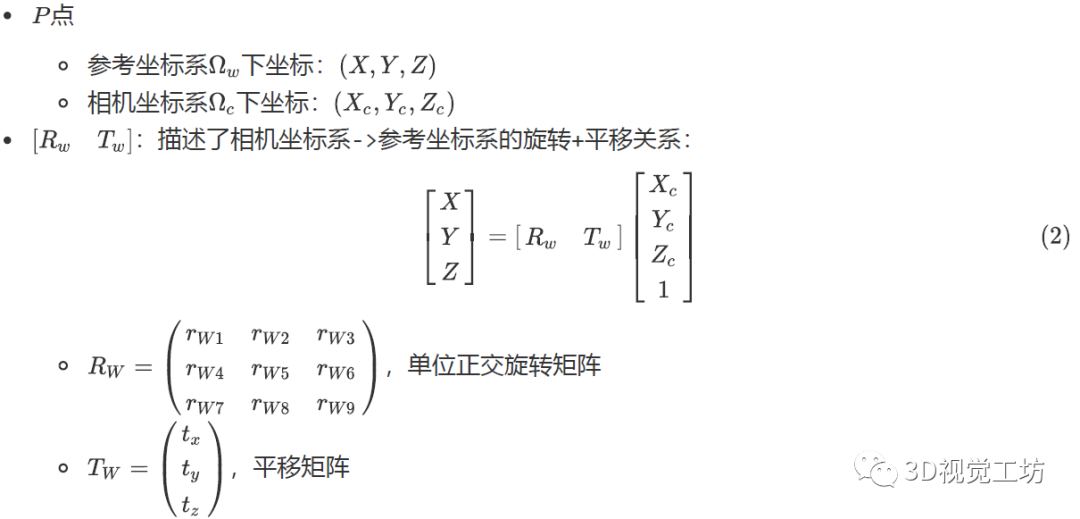

OXYZ：参考坐标系，根据投影装置建立的： 1）OXY平面平行于投影面 2）Y轴平行于光栅条纹 3）Z轴经过投影中心Op

P'：物点P在OXY平面上的投影

P''：P'在OXY平面的X轴上的投影

D: Op与OXY平面的交点

D''：D在OXY平面的X轴上的投影

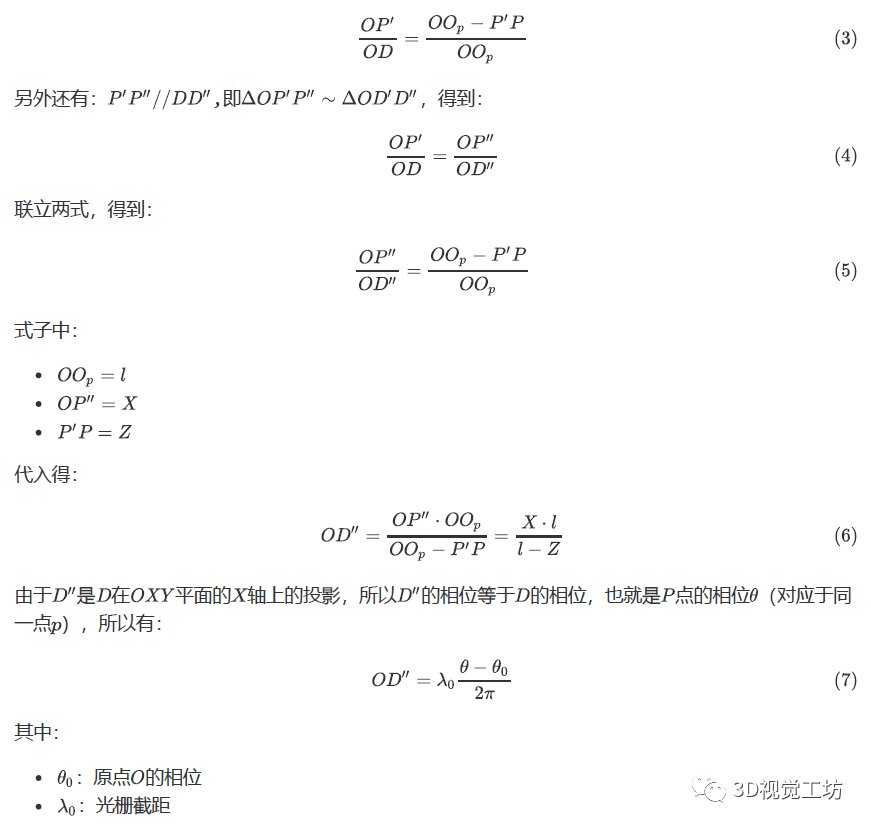

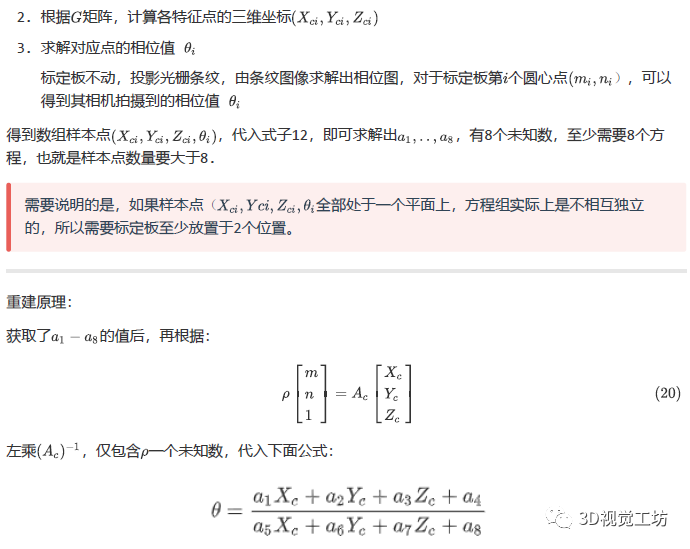

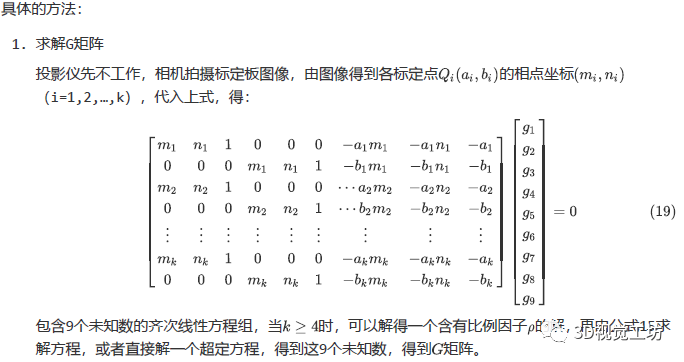

具体方法：
