PLC案例三相异步电动机顺序启动逆序停止控制

每日一学/ 电工知识--PLC案例三相异步电动机顺序启动逆序停止控制

控制要求：

在电动机的控制环节中，经常要求电动机的启停有一定的顺序，例如，磨床要求先启动润滑油泵，然后再启动主轴电动机等。这里要求三台电动机依次顺序启动，逆序停止，即1号电动机启动后，2号电动机才可以启动，以此类推。停止时3号电动机先停止后，2号电动机才能停止，2号电动机停止后，1号电动机才能停止。

元件说明如下：

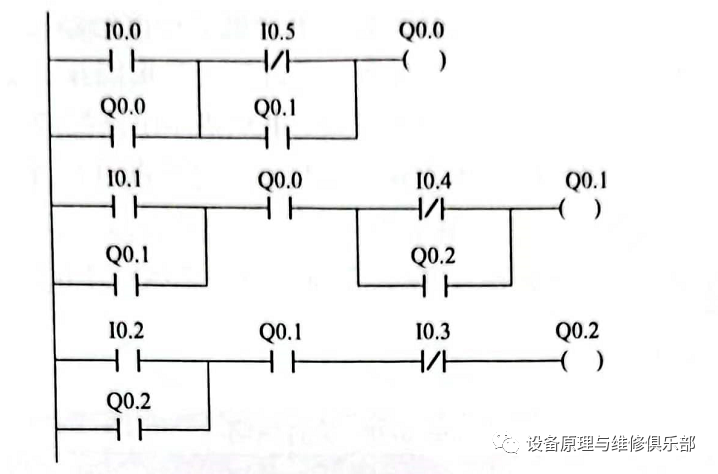

控制程序：

程序说明：

1.按下启动开关10.0时，I0.0=On，Q0.0=On(与I0.0并联的Q0.0常开触点闭合，实现自锁；与10.1串联的Q0.0常开触点闭合，为Q0.1得电做好准备)，一号电动机启动运转，并保持运转状态。

2.因为该控制要求启动设备的顺序依次为1号、2号、3号电动机。所以，在第一步后，按下I0.1，I0.1=On，Q0.0=On，Q0.1=On，2号电动机才可以启动，3号电动机同理。

3.停止时，该控制要求必须依次按照3号、2号、1号的顺序停止，才可以停下设备。首先按下10.3，I0.3=On，Q0.2=Off，与I0.2并联的Q0.2常开触点断开，解除自锁，三号电动机停止运转。与I0.4并联的Q0.2常开触点断开，为Q0.1失电做好准备。此时按下10.4，10.4=On，I0.4常闭触点断开，Q0.1=Off，与I0.1并联的Q0.1常开触点断开，解除自锁，2号电动机停止运转。与I0.5并联的Q0.1常开触点断开，为Q0.0失电做好准备。按下I0.5，I0.5=On，I0.5常闭触点断开，Q0.0=Off，与I0.0并联的Q0.0常开触点断开，解除自锁，1号电动机停止运转。
