抢答器控制系统设计案例解析

说到抢答器，大家并不陌生，抢答器一般采用单片机或专用控制板来设计和实现功能，对于搞工控和学习工控的人员来说，那么使用我们手中PLC该如何实现呢？这个问题有没有想过？如若没有想过，没有关系，本文章就带你细细想一想、做一做。

一、控制要求

1、有3组选手：1号选手小明、2号选手小芳、3号选手小红

2、主持人按下抢答器确认，才可以抢答，否则会产生警铃大作。

3、抢答时间为10s，时间到抢答无效，此时再抢答直接警铃大作。

4、如先抢答到，后抢答无效。（先入为主）

5、警铃大作时间为10s，时间到停止响铃。

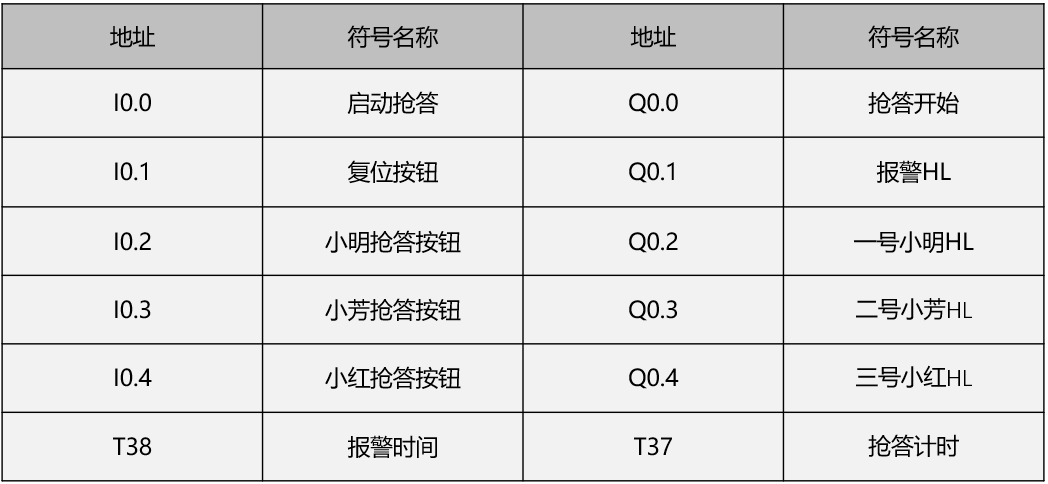

二、PLC外部I/O地址分布表 （外部实际按钮控制）

三、PLC外部硬件接线（ST20）

四、程序设计

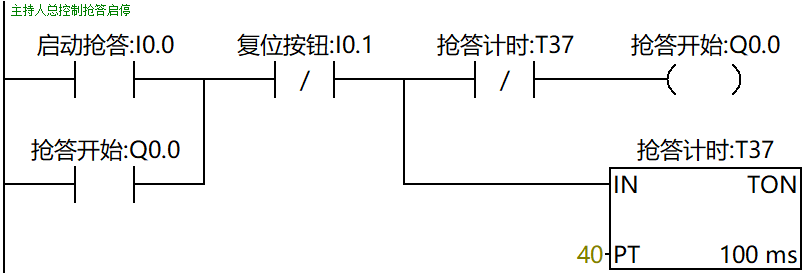

第一步：（主持人抢答确认和计时控制）

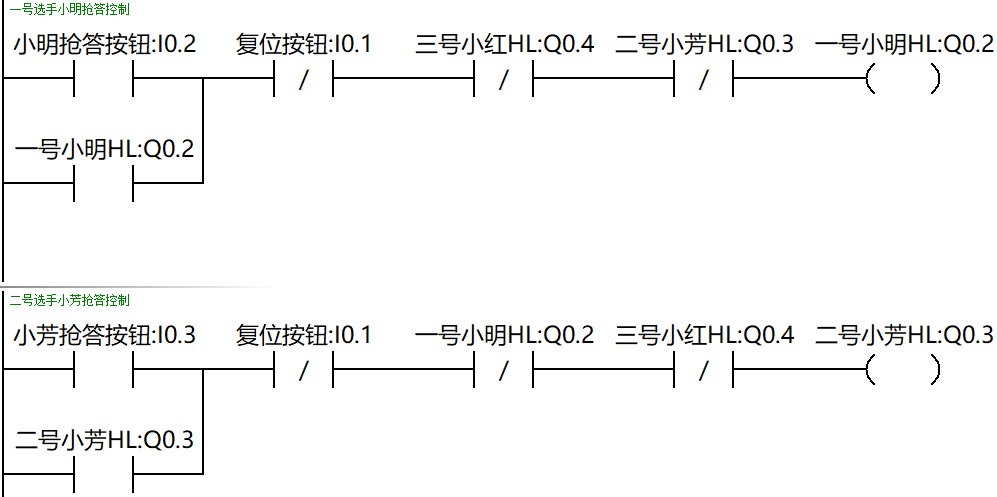

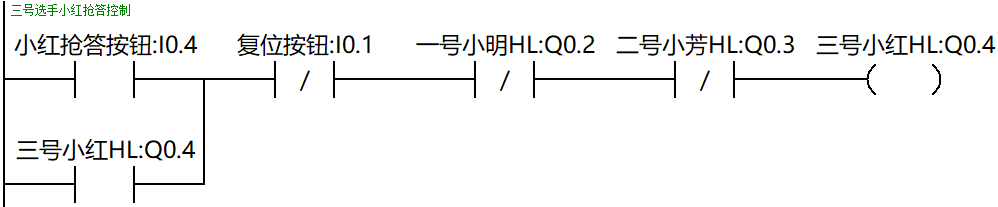

第二步：（小明/小芳/小红抢答控制）

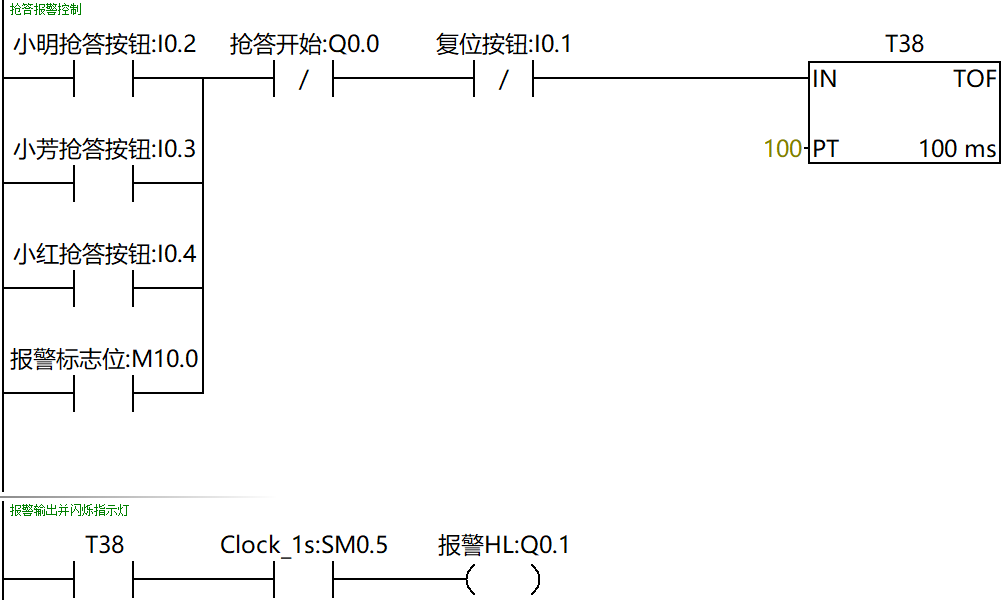

第三步：（抢答报警控制）

五、MCGS画面设计

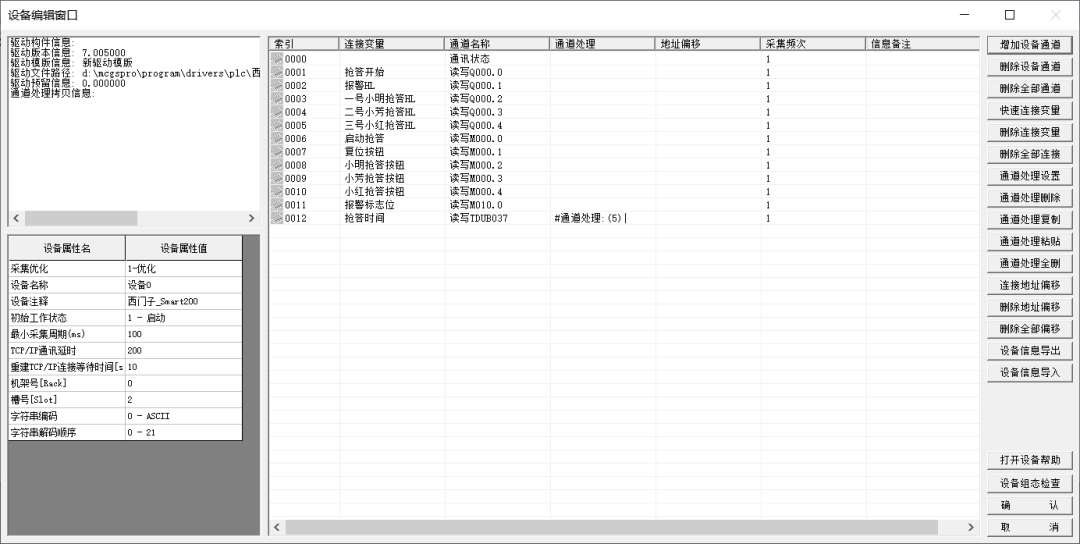

第一步：（变量地址添加）

第二步：（画面设计）

编辑：黄飞
